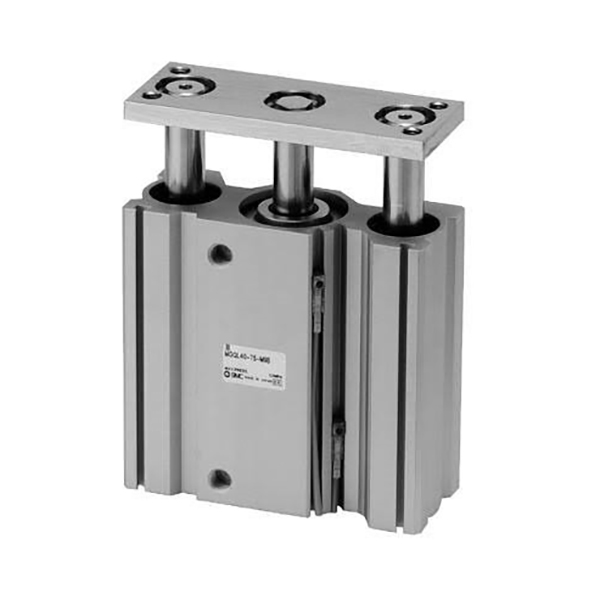

MGJ Series Ultra-Compact Mini Guide Rod Cylinder | Uri ng High Precision Anti-Rotation

Brand: SOLH ng Richge Technology

Pangkalahatang-ideya ng Produkto

     Ang serye ng SOLH MGJ ay isang ultra-small, high-precision at lightweight guide rod cylinder na espesyal na idinisenyo para sa mga micro automation scenario. Nagtatampok ng ultra-compact na miniaturized na istraktura, ±0.1° precise anti-rotation performance, dual-direction mounting at single-side centralized piping & wiring design, ang seryeng ito ay sumasaklaw lamang sa φ6 at φ10 bore size na may ultra-short stroke mula 5mm hanggang 20mm. Ito ay perpektong iniakma para sa micro-load, space-limited at high-precision positioning applications sa mga elektronikong kagamitan, medikal na instrumento at precision na makinarya, na nagsisilbing pangunahing executive component para sa mga miniature na automated system.

Core Positioning at Structural Features

1.Extreme Miniaturization at Ultra-Compact na Sukat

• Napakaliit na Saklaw ng Pagtutukoy: Available sa φ6mm at φ10mm ultra-small bore sizes, na may tugmang short stroke na 5/10/15mm (φ6) at 5/10/15/20mm (φ10), na eksklusibong idinisenyo para sa micro-stroke driving demands.

• Slim at Manipis na Dimensyon ng Katawan: Nagtatampok ang ultra-compact na modelo ng MGJ6 ng ultra-manipis at makitid na laki ng katawan na 23+stroke (haba) × 29mm (lapad) × 14.5mm (taas), na sumasakop sa minimal na espasyo sa pag-install at umaangkop sa lubos na pinagsama-samang compact na layout ng kagamitan.

2.High-Precision Anti-Rotation Performance

• Nilagyan ng built-in na dual guide rods at integrated guide frame structure, ang MGJ series ay nakakamit ng mahusay na anti-deflection na kakayahan. Ang ultra-low rotation tolerance ay umabot±0.1°, epektibong iniiwasan ang paglihis ng posisyon sa panahon ng micro-part clamping, assembly at fine adjustment, at tinitiyak ang pare-parehong high-precision na katumpakan ng pagpoposisyon.

3.Flexible Mounting at SentralisadoDisenyo ng Piping

• Suporta sa Pag-mount ng Dual-Direction: Parehong ang ibaba at likod na ibabaw ay nakalaan para sa nakapirming pag-install, na sumusuporta sa multi-anggulo na layout sa makitid at nakakulong na mga puwang na may malakas na kakayahang umangkop sa eksena.

• Single-Side Centralized Piping at Wiring: Ang mga air pipe at magnetic switch na linya ay nakaayos sa isang gilid nang pantay-pantay, na napagtatanto ang maayos at standardized na mga kable sa panahon ng siksik na multi-cylinder na pag-aayos, pinapasimple ang on-site na pag-install at mamaya na pagpapanatili.

• Pag-install ng Double Switch para sa Ultra-Short Stroke: Kahit na ang 5mm na minimum na stroke ay maaaring nilagyan ng dalawang magnetic switch, na napagtatanto ang komprehensibong pagtukoy ng posisyon ng parehong mga dulo ng stroke nang walang patay na anggulo.

4.Magaan at Matibay na Paikot na Operasyon

• Napakagaan na Timbang ng Katawan: Napakababa ng kabuuang timbang — Ang MGJ6-5 ay 27.3g lamang, at ang maximum-spec na MGJ10-20 ay 63.2g lamang, na lubos na nakakabawas sa pagkarga ng kagamitan at angkop para sa magaan na micro automated na mekanismo.

• Walang Pagpapanatili at Matatag na Operasyon: Pag-ampon ng oil-free na lubrication na disenyo na may dual-end rubber buffers, sinusuportahan nito ang pangmatagalang high-frequency light-load cyclic movement, na nagtatampok ng mababang ingay, stable na operasyon at mahabang buhay ng serbisyo.

Kumpletuhin ang Model Coding Rule

Mga Halimbawa ng Modelo: MGJ6-10-F8N | MGJ10-15S

Mga Halimbawa ng Sanggunian sa Standard Order

• MGJ6-5: φ6 bore, 5mm stroke, karaniwang uri na walang magnetic switch

• MGJ10-15-2S: φ10 bore, 15mm stroke, nilagyan ng 2 magnetic switch para sa dual-end position detection

• MGJ6-10-F8N: φ6 bore, 10mm stroke, tumugma sa D-F8N magnetic switch

Mga Pangunahing Detalye ng Teknikal (20℃, 0.5MPa Standard na Kundisyon)

1. Pangunahing Pangkalahatang Pagtutukoy

• Mode ng Operasyon: Doble-acting reciprocating motion

• Saklaw ng Presyon sa Paggawa: 0.15~0.7MPa; Presyon ng Katibayan: 1.05MPa

• Ambient Temperatura: -10℃~60℃ (walang yelo na kapaligiran sa pagtatrabaho)

• Bilis ng Operating Piston: 50~500mm/s

• Buffer Mode: Dual-end rubber buffer para sa stable na impact absorption

• Mode ng pagpapadulas: Walang langis na walang maintenance na operasyon

2.Theoretical Output Thrust (@0.5MPa)

3.Detalye ng Timbang ng Produkto (g)

Mga Karaniwang Pang-industriya na Sitwasyon sa Aplikasyon

• Electronic Precision Equipment: Micro clamping ng mga bahagi ng mobile phone at camera, maliit na PCB board pushing, terminal crimping positioning at micro-module precision assembly.

• Instrumentong Medikal: Miniature valve switching, sampling needle lifting and lowering, at tumpak na pagmamaneho ng minimally invasive na kagamitang medikal, nakakatugon sa medikal na grade na malinis at matatag na mga kinakailangan sa operasyon.

• Precision Machinery at Optik: Micro-parts assembly positioning, optical lens fine adjustment, detection probe micro-displacement calibration at high-precision micro-adjustment mechanisms.

• Industriya ng Semiconductor: Micro-translation ng maliliit na wafer, miniature jig lifting at positioning, at light-load executive action sa dust-free clean semiconductor workshops.

MGJ Series vs MGP Series Core Comparison (Mini vs Standard)

Gabay sa Mabilis na Pagpili

1. Pagpili ng Bore Size: Pumili ng φ6mm para sa working load ≤10N; piliin ang φ10mm para sa working load ≤30N, tugma sa safety factor ≥2 para sa stable na operasyon.

2. Pagpili ng Pagtutukoy ng Stroke: Pumili ng 5/10/15/20mm ultra-short stroke ayon sa aktwal na micro-displacement na mga kinakailangan sa pagmamaneho.

3. Configuration ng Magnetic Switch: Piliin ang 2S para sa dual-end position detection; piliin ang solong S para sa single-end signal feedback; walang pagmamarka para sa switch-free na pangunahing modelo.

Isang Buod ng Pangungusap

     Ang SOLH MGJ series na ultra-compact mini guide rod cylinder ay nagtatampok ng micro size, ±0.1° high anti-rotation accuracy, lightweight oil-free operation at flexible mounting, na ang pinakamainam na high-precision micro pneumatic actuator para sa space-limited miniature automation, medikal at elektronikong kagamitan.
