RM Series Magnetic Coupling Rodless Cylinder | Uri ng Airtac Compact Guided Long Stroke

Brand: SOLH ng Richge Technology

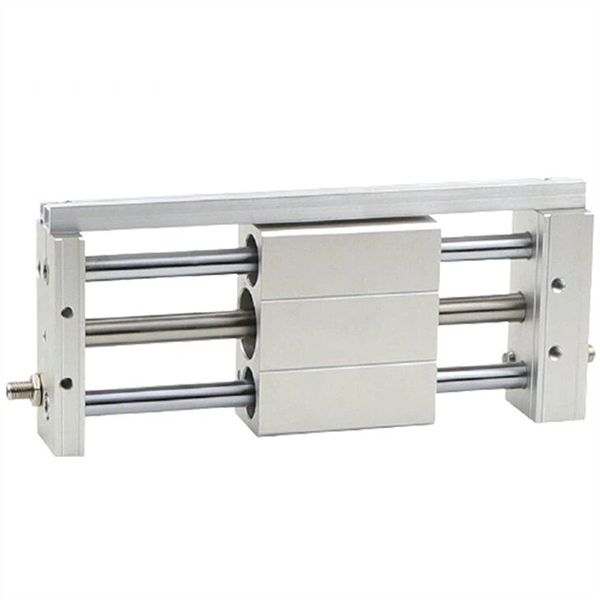

RMT

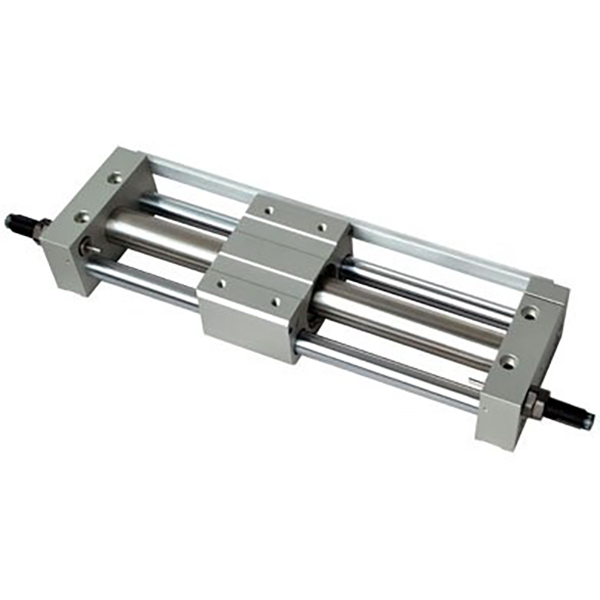

RMTL

Pangkalahatang-ideya ng Produkto

     Ang serye ng SOLH RM ay isang mainstream na Airtac-style magnetic coupling rodless cylinder na idinisenyo para sa compact, long-stroke at guided linear driving demands. Ang paggamit ng non-contact magnetic synchronous transmission sa pagitan ng internal piston at external slide table, ang ganap na nakapaloob na istraktura ay nakakamit ng kumpletong zero leakage at dust-free na operasyon. Sumasaklaw sa apat na pangunahing modelo kabilang ang pangunahing uri at guided rod type, ang laki ng bore ay mula φ10 hanggang φ40mm na may maximum na stroke na 2000mm. Nagtatampok ng built-in na paggabay, malawak na kakayahang umangkop sa temperatura at mataas na gastos sa pagganap, ito ay ganap na angkop para sa long-stroke linear transfer at mga senaryo ng clean-space automation, na nagsisilbing mas gustong domestic na alternatibo sa SMC CY1/CY3 series.

Core Model Classification at Structural Features

1. Kumpletuhin ang RM Family Model Classification

• Pangunahing Uri ng RMS: Ultra-minimalist na istraktura na walang built-in na sistema ng paggabay. Nangangailangan ng mga panlabas na bracket ng suporta at mga linear na riles ng gabay para sa pag-install. Nagtatampok ito ng pinakamababang halaga at mainam para sa mga proyektong sensitibo sa badyet na may mga nakareserbang istrukturang gumagabay.

• RMT Standard Guided Type: Nilagyan ng dual guide rods at sliding bearings para sa integrated guided function. Makakapagdala ito ng mga lateral at eccentric load nang walang panlabas na guide rail, na nagbibigay-daan sa simple at mabilis na pag-install para sa kumbensyonal na mga kondisyon sa pagtatrabaho.

• RMTL Precision Guided Type: Gumagamit ng pinahabang high-precision guide rods at high-rigidity bearings para mapahusay ang linear motion accuracy. Ang katumpakan ng paulit-ulit na pagpoposisyon ay umabot sa ±0.1mm, nakakatugon sa mga kinakailangan sa high-precision na pagpoposisyon ng stroke at micro-distance transfer.

• Uri ng Slide na High-Load ng RMH: Na-optimize gamit ang reinforced slide rails at high-strength guide rod structure, na nagtatampok ng mahusay na load capacity at anti-deflection performance. Maaari itong direktang gamitin bilang isang standalone na sliding table para sa mabigat na karga at mataas na katatagan na mga senaryo ng operasyon.

2. Mga Pangunahing Kalamangan sa Structural

• Magnetic Coupling Drive at Zero-Leakage Clean Performance: Napagtatanto ng built-in na high-strength magnetic array ang non-mechanical synchronous transmission. Ang ganap na nakapaloob na cylinder barrel ay ganap na naghihiwalay ng mga panloob na air circuit mula sa panlabas na kapaligiran, na nakakamit ng zero air leakage at walang alikabok na operasyon. Ito ay ganap na sumusunod sa mga hygienic na pamantayan para sa pagkain, electronics at medikal na malinis na mga aplikasyon ng workshop.

• Rodless Compact Design at Space Saving: Walang istraktura ng extension ng piston rod na binabawasan ang espasyo sa pag-install ng 50% kumpara sa mga tradisyonal na tie-rod cylinder. Ito ay nagpapanatili ng matatag na linear na operasyon nang walang baluktot kahit na sa ilalim ng maximum na 2000mm long-stroke na mga kondisyon, perpektong sumusuporta sa compact na disenyo ng kagamitan.

• Isolated Dustproof Structure at Pinahabang Buhay ng Serbisyo: Ang piston chamber at slide table ay ganap na nakahiwalay upang maiwasan ang panlabas na alikabok, dumi at mga dumi na makapasok sa loob ng silindro. Ang na-optimize na kumbinasyon ng singsing na lumalaban sa pagsusuot at dustproof na singsing ay epektibong binabawasan ang pagkawala ng friction at pinapahaba ang pangkalahatang buhay ng serbisyo.

• Pinagsamang Dual-Guide Rod Design (RMT/RMTL/RMH): Ang self-contained na istraktura ng paggabay ay nag-aalis ng pangangailangan para sa mga panlabas na slide rail. Ito ay epektibong lumalaban sa lateral force at eccentric load interference, na tinitiyak ang maayos at matatag na reciprocating motion na may mas mataas na kahusayan sa pag-install.

• Multi-Buffer Configuration para sa Stable na Operasyon: Ang mga karaniwang nakapirming dual-end na rubber buffer ay sumisipsip ng epekto sa pagpapatakbo at nakakabawas ng ingay sa pagtakbo. Ang mga opsyonal na adjustable buffer at hydraulic buffer ay sumusuporta sa stable na operasyon sa maximum na bilis na 500mm/s, na iniiwasan ang matibay na epekto sa panahon ng high-speed cyclic movement.

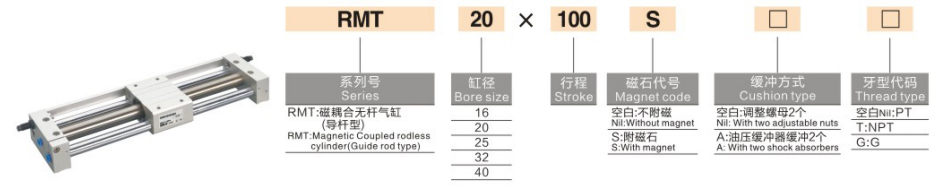

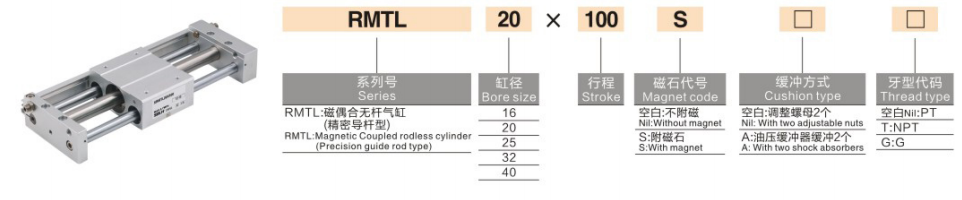

Kumpletuhin ang Model Coding Rule

1. Mga Halimbawa ng Modelo: RMT20-500 | RMS16-300-S

2.Mga Halimbawa ng Sanggunian sa Standard Order

• RMS16-300: 16mm bore, 300mm stroke, basic non-guided type na walang magnetic switch

• RMT20-500-S: 20mm bore, 500mm stroke, standard guided type na may magnetic accessory

• RMTL25-800: 25mm bore, 800mm stroke, high-precision guided type

Mga Pangunahing Detalye ng Teknikal (20℃ Karaniwang Kundisyon)

1. Pangunahing Pangkalahatang Pagtutukoy

• Mode ng Operasyon: Double-acting magnetic coupling non-contact synchronous transmission

• Working Fluid: Naka-filter na naka-compress na hangin (40μm na pagsasala, available na operasyon nang walang langis)

• Ambient Temperatura: -20 ℃~70 ℃ (ultra-wide temperatura pang-industriya na grado)

• Saklaw ng Presyon sa Paggawa: 0.15~0.7MPa; Presyon ng Katibayan: 1.0MPa

• Standard Operating Speed: 50~500mm/s

• Buffer Mode: Standard dual-end fixed rubber buffer; opsyonal na adjustable buffer / hydraulic buffer

• Magnetic Holding Force: 55~1400N (unti-unting tumataas sa laki ng bore)

2. Chart ng Parameter ng Pangunahing Pagganap (@0.5MPa)

Pangunahing Configuration at Mga Alituntunin sa Pagpili

1. Pagpili ng Bore Size sa pamamagitan ng Load & Thrust

• φ10~φ16 (Micro Light Duty): Angkop para sa mga load na ≤2kg, na nakatuon sa short-stroke precision component transfer at micro-positioning operations sa miniature electronic automation equipment.

• φ20~φ25 (Pangkalahatang Banayad na Tungkulin): Itugma sa 4~6kg na magaan na karga, mainam para sa kumbensyonal na long-stroke na pagtulak at paghila na mga operasyon (≤1000mm) sa pangkalahatang mga automated na linya ng produksyon.

• φ32~φ40 (Katamtamang Tungkulin): Naaangkop para sa 10~16kg medium load scenario, perpektong inangkop sa long-stroke material handling at high-frequency cyclic working conditions sa packaging at logistics automation equipment.

2. Pagpili ng Modelo at Paggabay sa System

• Pangunahing Uri ng RMS: Solusyon sa napakababang halaga nang walang built-in na paggabay. Angkop para sa mga proyekto at kagamitan na sensitibo sa badyet na may paunang naka-install na panlabas na linear guide rails, na nangangailangan ng dual-end bracket fixation.

• RMT Standard Guided Type: All-in-one na dual guide rod na disenyo na may built-in na bearing guiding. Maaari nitong labanan ang mga nakasanayang lateral load nang walang panlabas na mga accessory sa paggabay, na nagtatampok ng simpleng pag-install at malawak na kakayahang umangkop para sa karaniwang mga kondisyon sa pagtatrabaho.

• RMTL Precision Guided Type: Ang pinalawig na high-precision guide rods ay nag-o-optimize ng linear motion stability, na nakakakuha ng repeat positioning accuracy hanggang ±0.1mm. Ang pinakamahusay na pagpipilian para sa precision positioning, precise assembly at high-linear-demand na mga sitwasyon.

• Uri ng Slide na High-Load ng RMH: Ang reinforced slide rail at high-strength guide rod structure ay lubos na nagpapabuti sa anti-deflection capability at load capacity. Maaari nitong palitan ang mga independiyenteng sliding table para kumpletuhin ang mga gawain sa pagmamaneho na mabibigat na long-stroke.

3. Pagpili ng Environment at Functional na Configuration

• Aplikasyon ng Malinis na Kapaligiran: Ang zero-leakage at dust-free na non-contact magnetic transmission ay umiiwas sa pangalawang polusyon. Ang RMT at RMTL na self-guided na mga modelo ay mas gusto para sa pangmatagalang matatag na operasyon sa pagkain, medikal at elektronikong malinis na workshop.

• Mataas-Speed ​​Working Condition Upgrade: Nilagyan ng mga panlabas na hydraulic buffer upang maalis ang epekto sa dulo, na matatag na sumusuporta sa tuluy-tuloy na high-speed na operasyon hanggang sa 500mm/s para sa high-frequency cyclic production lines.

• Precision Posisyon Feedback: Add -S magnetic equipped configuration, compatible sa D-M9 series magnetic switches, realizing multi-point stroke positioning at real-time na electrical signal feedback para sa automated linkage control.

Mga Karaniwang Pang-industriya na Sitwasyon sa Aplikasyon

• Clean Room Electronic na Paglipat ng Materyal: Ang istraktura ng magnetic coupling na walang alikabok at zero-pollution ay malawakang ginagamit para sa malayuang paghawak ng materyal sa mga semiconductor at LCD na walang alikabok na mga workshop, na epektibong nagpoprotekta sa malinis na kapaligiran ng produksyon.

• Pagkain at Pharmaceutical Packaging Line Displacement: Pinapasimple ng self-guided integrated design ang pag-install at pang-araw-araw na maintenance, perpektong nakakatugon sa long-stroke workpiece na pagtulak at paghila ng mga hinihingi ng light at medium-duty na kagamitan sa packaging na may malinis at maaasahang performance.

• Automated Equipment Door & Shield Control: Ang rodless compact na istraktura ay nakakatipid ng 50% na espasyo sa pag-install, na angkop para sa matatag na pagbubukas at pagsasara ng pagmamaneho ng mga long-stroke na kagamitan na proteksiyon na mga pinto, mga dust shield at mga safety cover.

• Long-Stroke Assembly Line Precision Positioning: Tinitiyak ng RMTL high-precision guided model ang mahusay na linearity at repeat positioning accuracy, nakakatugon sa 1~2m ultra-long-distance na tumpak na pagpoposisyon at cyclic conveying na mga kinakailangan ng mga production lines.

• Compact Equipment Renovation at Space Saving: Ito ay nagsisilbing perpektong kapalit para sa mga tradisyonal na tie-rod cylinder sa long-stroke (>500mm) na mga senaryo, na lubos na nag-o-optimize ng layout ng kagamitan at naisasakatuparan ang compact na automated na disenyo ng kagamitan.

RM Series vs CY1 / CY3 Series Core Parameter Comparison

Gabay sa Mabilis na Pagpili ng Tatlong Hakbang

1. Pagkumpirma ng Sukat ng Bore: Kalkulahin ang kinakailangang thrust batay sa aktwal na bigat ng pagkarga na may safety factor ≥2. Mga inirerekomendang panuntunan: ≤2kg → φ16; 4~6kg → φ25; 10~16kg → φ40.

2. Pagkumpirma ng Uri ng Modelo: Pumili ng RMS para sa napakababang badyet; RMT para sa karaniwang pangkalahatang kondisyon sa pagtatrabaho; RMTL para sa high-precision positioning demands; RMH para sa heavy-load at anti-deflection na mga sitwasyon.

3. Pagkumpirma sa Pagtutukoy ng Stroke: Pumili ng karaniwang 50~1000mm stroke para sa maginoo na paggamit; opsyonal na extended stroke hanggang 2000mm para sa medium-long distance driving demands.

Isang Buod ng Pangungusap

     Ang serye ng SOLH RM na Airtac-style magnetic coupling rodless cylinder ay isinasama ang sari-saring mga istrukturang self-guided, ultra-wide temperature adaptability at zero-leakage clean performance, na nagsisilbing high cost-performance domestic long-stroke linear driving solution para sa medium-budget na automated na kagamitan.
