Serye ng Mga Bahagi ng Pneumatic

Ang SOLH HFZ linear guide parallel pneumatic gripper ay direktang mapapalitan ng SMC MHZ2 series. Gumagamit ito ng dual-piston rack at pinion synchronous transmission na isinama sa ball linear guide para sa mataas na rigidity at mahusay na offset load resistance. Tatlong mga variant ng actuation ang available: standard double-acting HFZ; single-acting normally closed HFSZ (spring hold workpiece kapag naputol ang hangin); single-acting normally open HFTZ (naglalabas ang spring ng workpiece sa pagkawala ng hangin). Ang mga sukat ng bore ay mula 6 hanggang 40 mm na may katumpakan ng paulit-ulit na pagpoposisyon ±0.01~±0.02 mm. Kasama sa maraming opsyon sa pag-mount ang bottom tapping, side mounting at through-hole N type. Sinusuportahan ng mga dual-side sensor grooves at built-in na magnetic ring ang mga M9 series magnetic switch para sa bukas/sarado na feedback. Angkop para sa panlabas na clamping at panloob na pagpapalawak ng gripping. Kasama sa mga opsyonal na accessory ang mga dust cover, high-temperature seal at NSF-H1 food-grade grease. Ang mabisang puwersa ng pag-clamping ay bumababa sa pinahabang panga na overhang; kailangan ng safety factor ≥1.5 sa panahon ng pagkalkula ng load. Malawakang naka-deploy sa mga robot end effector, 3C electronics, precision hardware, injection molding at packaging automation precision gripping stations, lalo na para sa mga application na nangangailangan ng power-off na safety hold o release at mga kondisyon sa pagtatrabaho na may lateral offset load.

Ang SOLH HFP economical lever-type parallel pneumatic gripper ay gumagamit ng mechanical lever linkage transmission bilang isang cost-effective na lightweight gripping solution. Saklaw ng mga sukat ng bore 10/16/20/25/32 mm. Ang mga panga ay nagsasara kapag ang piston ay umaabot at nagbubukas sa pagbawi; Ang clamping force ay 20%~30% na mas mataas kaysa sa opening force para sa maaasahang paghawak ng workpiece. Available ang mga mounting hole sa tatlong mukha: gilid, ibaba at likuran. Gumagana ang mga built-in na permanenteng magnet sa CS1-G magnetic switch para sa bukas/sarado na feedback sa status. Binabawasan ng mga metal friction isolation plate ang abrasion upang umangkop sa tuluy-tuloy na operasyon ng high-cycle. Nakaposisyon bilang isang matipid na alternatibo sa mga linear-guide gripper tulad ng HFZ at MHZ2, nababagay ito sa mga application na sensitibo sa gastos at katamtamang pagkarga. Inirerekomenda ang pana-panahong pagpapanatili ng grasa sa mga joint ng lever. Malawakang ginagamit para sa high-frequency na paghawak ng 3C plastic parts, miniature na naselyohang hardware at maliliit na bahagi ng packaging. Hindi inirerekomenda para sa mga kundisyon na may patuloy na mabibigat na offset load o ultra-high precision assembly na kinakailangan.

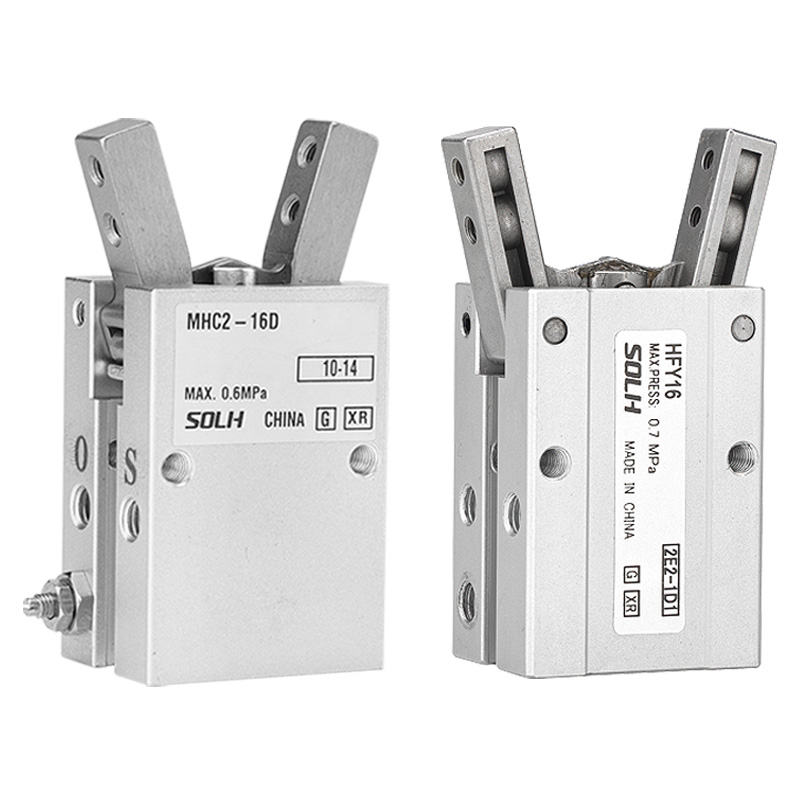

Ang SOLH HFY Y-type na pivot swing pneumatic gripper ay nagsisilbing isang cost-effective na mapagpalit na alternatibo sa SMC MHC2. Hinihimok ng single piston pivot linkage na may lever torque amplification. Dalawang variant ang inaalok: double acting HFY at single acting normally open HFTY. Ang swing range ay umaabot sa +30°/-10° na may kabuuang epektibong swing angle sa paligid ng 40°. Ang mga built-in na adjustable na throttle valve ay nagbibigay-daan sa independiyenteng regulasyon ng bilis para sa pagbubukas at pagsasara, at ang katumpakan ng paulit-ulit na pagpoposisyon ay nakakamit ng ±0.02 mm. Saklaw ng mga sukat ng bore 6/10/16/20/25/32 mm. Tatlong mounting surface (ibaba, gilid, likuran) ang magagamit. Ang mga built-in na magnetic ring ay tugma sa CMSH at DS1-G magnetic switch para sa limitasyon ng feedback ng signal. Ito ay perpekto para sa panlabas na pambalot na gripping ng bilog, hubog at hindi regular na maliliit na bahagi sa ilalim ng nakakulong na espasyo sa pag-install at mataas na dalas na mga kondisyon sa paghawak ng liwanag. Sa panahon ng pagpili, tandaan na ang clamping torque ay bumababa sa pinahabang jaw overhang; kailangan ng safety factor ≥1.5 para sa pag-verify ng load. Kung ikukumpara sa orihinal na MHC2, ang HFY ay nagtatampok ng bahagyang mas makitid na anggulo ng swing ngunit sumusuporta sa three-side mounting na may mahusay na pagganap sa gastos. Inirerekomenda ang orihinal na MHC2 kung kinakailangan ang mas malawak na hanay ng swing o power-off na normally closed holding function.

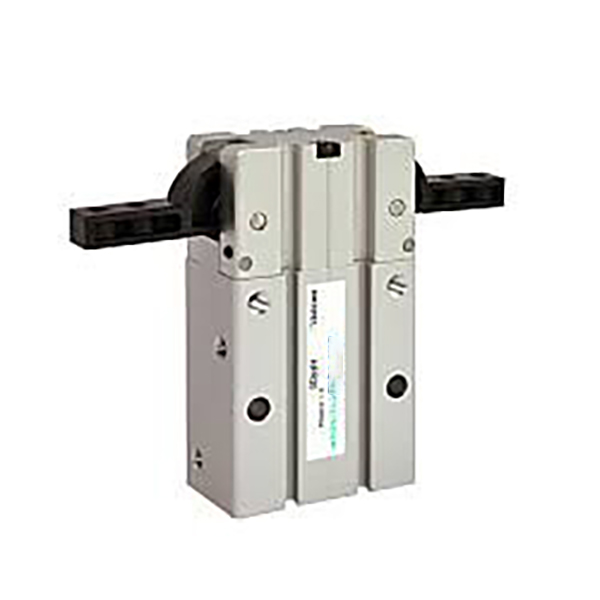

SOLH HFR pivot-linkage 180° wide-opening pneumatic gripper ay hinihimok ng piston linkage upang paikutin ang mga panga. Ang bawat panga ay umuugoy nang hanggang 90°, na bumubuo ng isang tuwid na linya kapag ganap na nabuksan upang magbigay ng maximum na clearance at alisin ang mekanikal na interference sa panahon ng pick-and-place. Ang mga sukat ng bore ay sumasaklaw sa 10/16/20/25/32 mm na may purong double acting na disenyo. Tinitiyak ng -2°~-5° na overclose na anggulo ang matatag na pag-clamping. Tatlong mounting surface (side, bottom, rear) ang available; ang paghanap ng mga pin hole sa base ay nagpapabuti sa katumpakan ng pagpupulong, at ang suffix-N through-hole mounting ay opsyonal. Ang lahat ng mga modelo ay may built-in na permanenteng magnet at sensor grooves na tugma sa CMSH magnetic switch. Ang na-optimize na istraktura ng panga ng dust-proof at mga anti-friction na metal na separator ay naghahatid ng buhay ng serbisyo ng higit sa 5 milyong mga cycle para sa katamtamang maalikabok na mga kapaligiran ng workshop. Malawakang ginagamit para sa gripping at turnover ng deep-cavity workpieces, malalaking plastic housings at box materials. Maaaring isaalang-alang ang MHW2 gear-driven swing gripper para sa mga medium-load na application kung hindi kailangan ang matinding pag-iwas sa clearance. Ang pinakamababang 30% na margin sa kaligtasan ay dapat na nakalaan sa panahon ng pagkalkula ng metalikang kuwintas; Ang pinahabang jaw overhang ay lubos na binabawasan ang epektibong clamping torque.

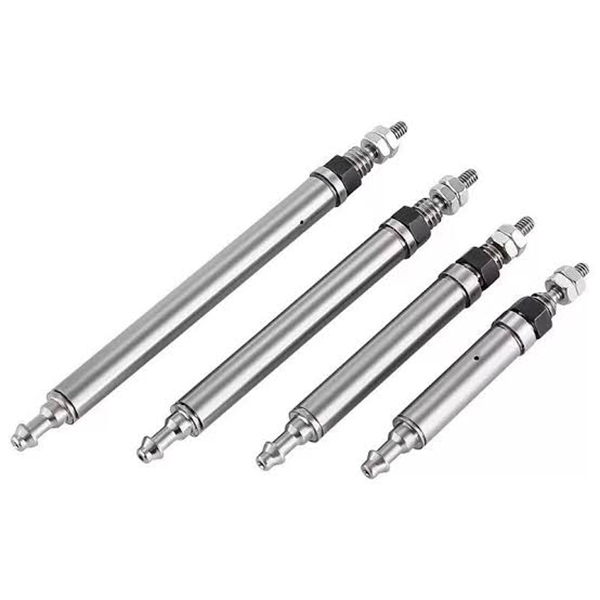

Ang SOLH CJ1 ultra-miniature pin pneumatic cylinder ay maaaring palitan ng mga katumbas na modelo ng SMC, na inaalok sa φ2.5 at φ4 na laki ng bore. Ang φ2.5 ay single acting spring return lang, habang sinusuportahan ng φ4 ang parehong single acting at double acting na bersyon. Slim at ultra-lightweight (2~3.5g), wala itong built-in na cushion para sa mabilis na pagtugon. Ang rod-side air port ay maaaring paikutin ng ±90° upang mapadali ang layout ng tubing. Ang mga panlabas na thread sa magkabilang dulo ay nagbibigay-daan sa direktang pag-aayos ng axial nang walang mga karagdagang bracket. Naghahatid ito ng thrust mula 0.64 hanggang 6.3 N sa 0.5 MPa, na angkop para sa mga micro load na mas mababa sa 100 g upang maiwasan ang impact damage sa mga maselang maliliit na workpiece. Sinusuportahan ng mga NBR seal ang walang langis na operasyon para sa malinis na kapaligiran. Malawakang inilapat sa mga short-stroke na high-frequency na push-pull na gawain kabilang ang 3C button durability testing, chip ejection, micro component positioning, precision instrument fine-tuning at miniature actuator para sa mga medikal na device. Ang thrust safety factor na hindi bababa sa 50% ay inirerekomenda sa panahon ng pagpili.

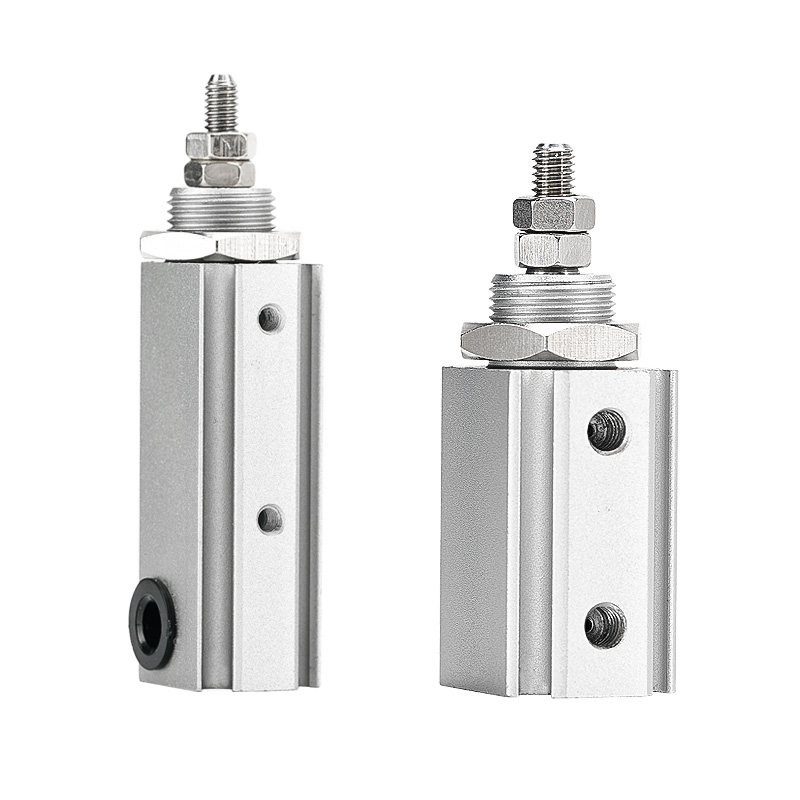

Ang SOLH CJP2 compact double acting pin pneumatic cylinder ay ganap na napagpapalit sa mga katumbas na modelo ng SMC. Kasama sa mga sukat ng bore ang Ø4/6/10/16 mm, nahati sa CJP2 (walang magnet) at CDJP2 (built-in magnetic ring). Purong double acting na disenyo na nilagyan ng rubber cushions sa magkabilang dulo para mabawasan ang impact at ingay. Kung ikukumpara sa legacy na serye ng CJP, gumagamit ito ng mas maikling body construction at nakakamit ng 55%~65% na pagbabawas ng timbang. Available ang anim na estilo ng pag-mount: basic, panel, flange, foot mount at higit pa, na angkop para sa naka-embed na pag-install, axial fastening at lateral assembly. Lahat ng laki ay may mga magnetic ring; kahit na ang pinakamababang variant na Ø4 ay sumusuporta sa dalawahang M9 series magnetic switch para sa bidirectional na posisyon ng feedback. Ang hard anodized aluminum barrel at NBR seal ay nagbibigay-daan sa walang langis na operasyon na may buhay ng serbisyo na higit sa 3 milyong cycle at matatag na bidirectional thrust. Malawakang ginagamit para sa mga short-stroke na bidirectional na push-pull na application tulad ng micro component ejection sa 3C industry, button durability testing, precision instrument fine-tuning at miniature actuator para sa medikal na kagamitan. Ang isang minimum na 30% load safety margin ay dapat na nakalaan sa panahon ng pagpili. Pumili ng single-acting CJP kung kailangan ang spring return, at ang CJ1 ultra-mini cylinder para sa sobrang limitadong ultra-light load space.

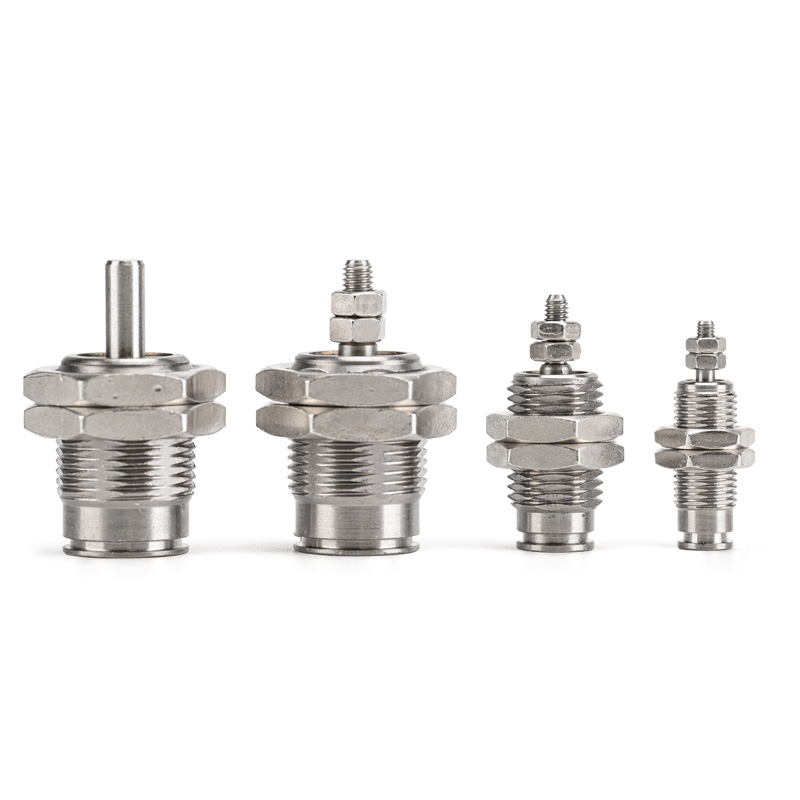

Ang SOLH CJP single acting spring return micro pin pneumatic cylinder ay ganap na napagpapalit sa mga katumbas na modelo ng SMC. Ang mga sukat ng bore ay sumasaklaw sa Ø4/6/10/16 mm, kabilang ang mga variant ng CJP (walang magnetic ring) at CDJP (built-in magnetic ring). Ang solong kumikilos na disenyo ay umaabot sa ilalim ng suplay ng hangin at awtomatikong bumabawi sa pamamagitan ng tagsibol sa air cut-off na may tampok na pangkaligtasan sa pag-reset ng power-off. Nang walang built-in na cushion, naghahatid ito ng mabilis na pagtugon at maximum na dalas ng pagbibisikleta hanggang 250 cpm. Available ang dalawang istilo ng pag-mount: panel mount B at flush embedded mount S. Maaaring i-embed ang ultra-short body sa loob ng makinarya upang makatipid ng espasyo sa pag-install. Sinusuportahan ng hard anodized brass barrel at NBR seal ang walang langis na malinis na operasyon sa kapaligiran na may buhay ng serbisyo na mahigit 3 milyong cycle. Malawakang ginagamit para sa unidirectional ejection, positioning stop, miniature jig driving, 3C button durability testing at iba pang short-stroke single-direction actuation. Ang pinakamababang 50% thrust safety margin ay inirerekomenda sa panahon ng pagpili. Piliin ang CJP2 double acting model para sa bidirectional push-pull motion, at CJ1 ultra-mini cylinder para sa ultra-light payload sa sobrang limitadong espasyo.

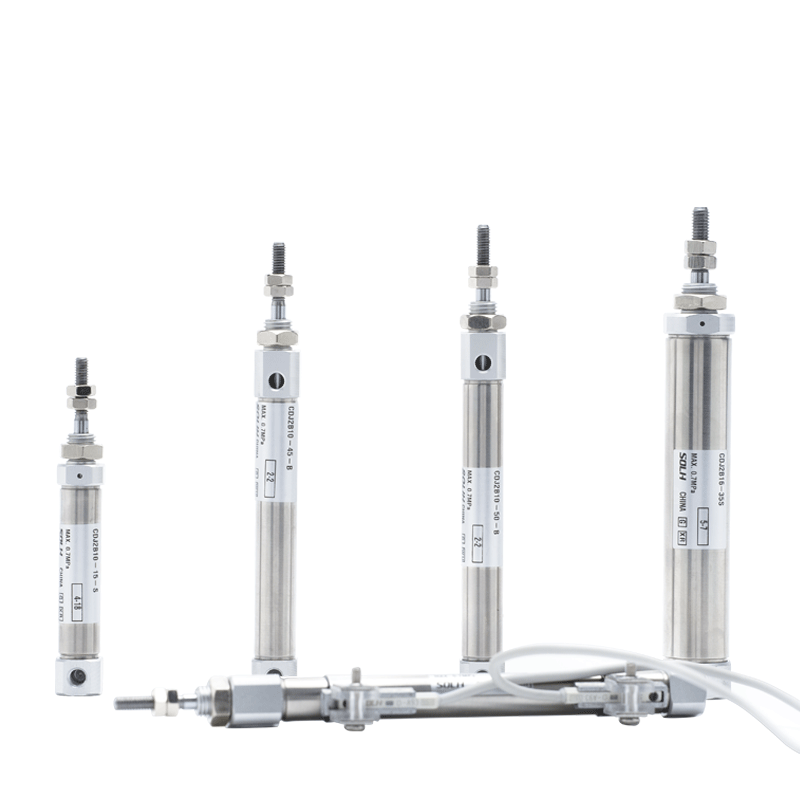

Ang SOLH CDJ2 stainless steel pen-type na mini pneumatic cylinder ay ganap na napagpapalit sa SMC CJ2 series, available sa mga bore size φ6/10/16 na may built-in na magnetic ring na tugma sa magnetic position switch. Binuo gamit ang 304 stainless steel barrel at piston rod para sa paglaban sa kalawang at banayad na anti-corrosion na pagganap, na angkop para sa mahalumigmig, food-grade, medikal at malinis na kapaligiran. Ang disenyo ng crimped end cap na walang tie-rod ay naghahatid ng compact at magaan na outline. Saklaw ng mga kumpletong variant ang CDJ2B double acting standard type, CDJ2E single acting spring return, CDJ2ET single acting spring extend, at CDJ2KB non-rotating hexagonal piston rod para sa anti-twist positioning. Karaniwang unan ng goma; Ang Z air cushion ay opsyonal para sa φ10/16 upang mabawasan ang epekto sa mataas na bilis. Ang minimum na panimulang presyon ay umabot sa 0.06MPa, na sumusuporta sa walang langis na tuluy-tuloy na operasyon na may buhay ng serbisyo sa mahigit 5 ​​milyong cycle. Available ang isang buong hanay ng mga mounting accessory kabilang ang flange, foot bracket at double clevis. Kung ikukumpara sa C85 at MI mini cylinders, ang CDJ2 ay nagbibigay ng mas mahuhusay na mga detalye at mas mahusay na pagganap sa gastos. Malawakang ginagamit para sa high-frequency na linear na push-pull motion sa mga confined-space na kagamitan para sa 3C testing, food machinery at medical automation. Ang pinakamababang 50% na margin sa kaligtasan sa thrust ay inirerekomenda sa panahon ng pagpili.

Ang SOLH CJ2K na hindi umiikot na mini cylinder ay kabilang sa CJ2 cylinder family at nagtatampok ng full dimensional interchangeability na may imported na orihinal na CJ2K. Sakop ng mga sukat ng bore ang Φ10 at Φ16. Nilagyan ng hexagonal piston rod at built-in na istraktura ng gabay para sa mekanikal na anti-twist na pagganap. Pagpapahintulot sa pag-ikot: ≤±1.5° para sa Φ10 at ≤±1° para sa Φ16, inaalis ang mga isyu sa pagpapalihis ng load na nagaganap sa mga ordinaryong round rod cylinder sa panahon ng reciprocation. Binuo gamit ang 304 stainless steel barrel para sa kalawang at moisture resistance, na nagtatampok ng slim at compact na outline. Tatlong operation mode ang opsyonal: double acting, single acting spring return at single acting spring extend. Ang built-in na magnetic ring ay opsyonal, tugma sa M9BW magnetic switch para sa feedback sa posisyon. Mga karaniwang unan ng goma sa magkabilang dulo; walang langis na operasyon na sinusuportahan ng mekanikal na buhay ng serbisyo hanggang sa 8 milyong mga cycle. Maramihang mga opsyon sa pag-mount ay magagamit kabilang ang pangunahing uri, foot mount, flange mount at double clevis mount. Tamang-tama para sa mga application na nangangailangan ng fixed angular posture ng end fixtures, tulad ng flat jig pushing sa 3C automation, linear feeding ng mga camera para sa optical inspection, workpiece na transportasyon sa loob ng guide slots at ejection ng flat workpieces. Ang karaniwang CJ2 round rod cylinder ay inirerekomenda kung angular restriction ay hindi kailangan at ang cost efficiency ay inuuna. Ang sobrang radial side load sa piston rod ay dapat na iwasan upang maiwasan ang guide bushing abrasion at pagkasira ng anti-rotation accuracy.
