SE Serye ISO15552 Tie-Rod-Free Square Standard Cylinder

Brand: SOLH ng Richge Technology | I-export ang Bersyon ng Catalog

Pangkalahatang-ideya ng Produkto

     SOLH SE series tie-rod-free square standard cylinder ay sumusunod sa ISO 15552 / VDMA 24562 international standard. I-adopt ang integrated square aluminum barrel na may adjustable double-end air cushion at 3-side sensor mounting grooves. Angkop para sa pangkalahatang automation, long stroke, high-frequency cycling at medium-heavy load application. Direktang mekanikal na pagpapalitan sa SMC CP96S at FESTO DNC series.

Pangunahing Istruktura at Mga Tampok ng Disenyo

   1. Structure: Pinagsamang square aluminum barrel na walang tie rods, itinugma sa front & rear end caps, adjustable air cushion sa magkabilang dulo, mataas na tigas at compact na layout.

   2. Materyal: Hard anodized aluminum barrel, high-strength cast end caps, hard chrome plated 45# steel piston rod, magaan ang timbang at wear-resistant.

   3. Mga Variant ng Operasyon

     -- SE: Single rod double acting standard na modelo

     -- SED: Double rod double acting para sa anti-torsion

     -- SEJ: Double rod na may adjustable stroke

     -- BSE: Naka-lock na silindro para sa intermediate position holding

     -- Suffix -S: Built-in na magnetic ring para sa magnetic switch (nang walang -S = walang magnet)

   4. Pagse-sealing: NBR+PA composite double Y-type sealing na may oil storage compensation, mababang startup pressure at mahabang buhay ng serbisyo.

   5. Cushion: Independently adjustable air cushion sa magkabilang dulo para sumipsip ng impact, mabawasan ang vibration at ingay.

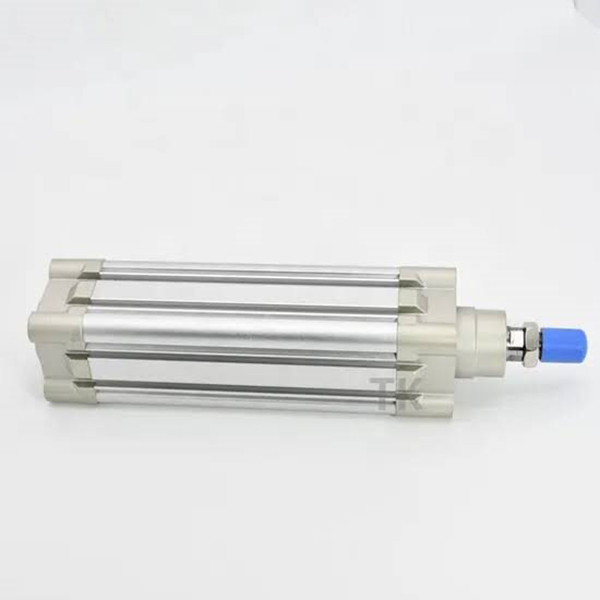

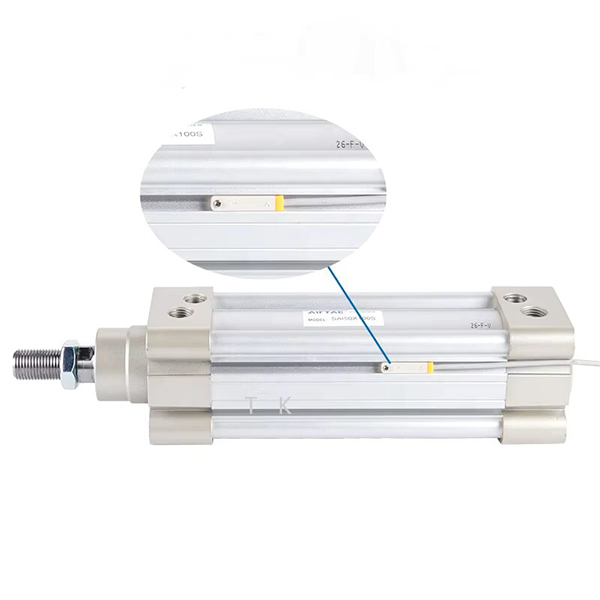

   6. Layout ng Sensor: Three-sided mounting grooves (itaas / kaliwa / kanan) para sa CMSE / DMSE magnetic switch, flexible installation angle.

   7. Pagpapalitan: ISO15552 standard na dimensyon, direktang kapalit para sa SMC CP96S at FESTO DNC.

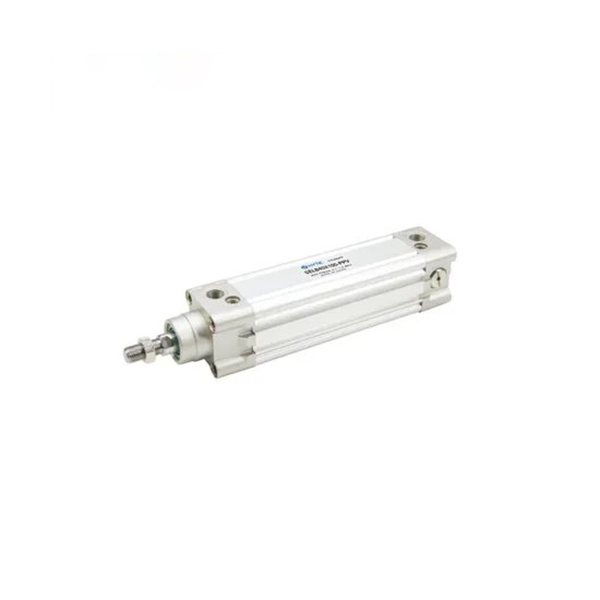

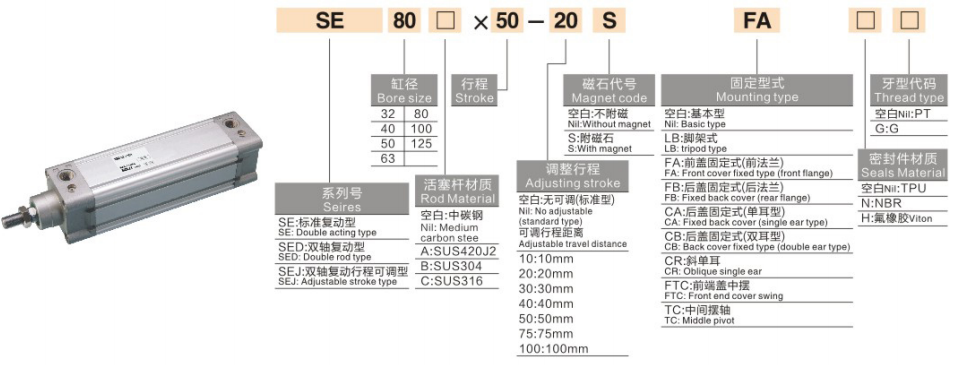

Kumpletuhin ang Model Coding Rule

   1. Halimbawa ng Modelo：SE50-200-S-FA

   2. Mga Halimbawa ng Standard Order

     -- SE63-150-S-LB: Bore63, stroke150, built-in magnet, foot mounting

     -- SED40-100-FB: Bore40, stroke100, double rod, rear flange mounting

     -- BSE80-300-S: Bore80, stroke300, lockable type na may built-in na magnet

Mga Pangunahing Teknikal na Pagtutukoy

Theoretical Thrust & Pull Force @0.5MPa (Single Rod, Unit:N)

   1. Double Acting SE Single Rod

Mga Uri ng Pag-mount at Mga Derivative na Modelo

   1. Mga Pagpipilian sa Pag-mount

     -- Pangunahing Uri: Direktang pag-install sa pamamagitan ng mga butas sa dulo ng takip

     -- LB Foot Mount: Mas gusto para sa pahalang na medium-heavy load

     -- FA/FB Flange: Front /rear flange para sa vertical fixture installation

     -- CA/CB Clevis: Single/double clevis para sa hinged swing motion

   2. Pangunahing Derivative Series

     -- SE / SED / SEJ: Single rod, double rod, adjustable stroke double rod

     -- BSE: Naka-lock na silindro para sa arbitrary na intermediate na paghinto ng posisyon

     -- Pinasadyang bersyon na may mataas na temperatura: Espesyal na selyo para sa -20~+150℃

3-Step na Mabilis na Gabay sa Pagpili

   1. Bore selection: Kalkulahin ang kinakailangang thrust, reserba ang ≥50% safety margin; unahin ang SE para sa mabigat na pagkarga at mahabang stroke.

   2. Stroke confirmation: Magdagdag ng 10~20mm safety margin; karaniwang max stroke 1000mm, na-customize hanggang 1800mm.

   3. Pagtutugma ng configuration

     -- Position feedback: Piliin ang SE-S magnet model, tumugma sa CMSE/DMSE magnetic switch;

     -- Pag-mount: LB foot mount para sa pahalang na pagkarga, FA flange para sa patayong pag-install;

     -- Intermediate na kinakailangan sa pag-lock: Piliin ang BSE lockable cylinder.

Isang Buod ng Pangungusap

     Maaaring direktang palitan ng SOLH SE ISO15552 square tie-rod-free cylinder ang FESTO DNC at SMC CP96S, na nilagyan ng adjustable air cushion at maraming mounting forms, perpektong long-stroke linear actuator para sa medium-heavy load automation equipment.
