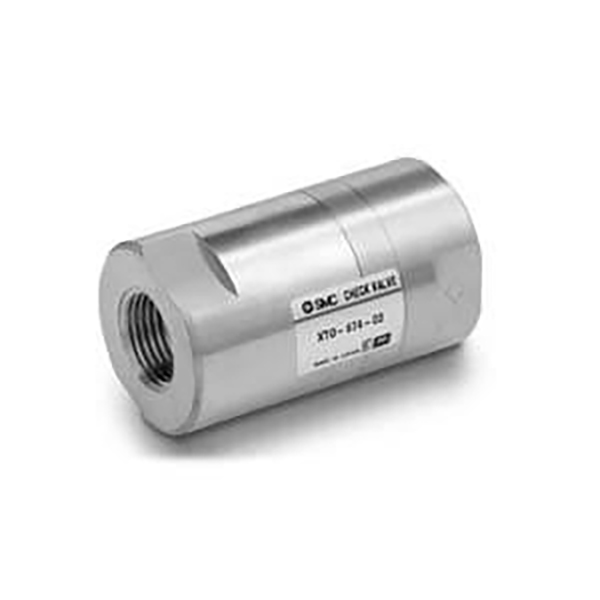

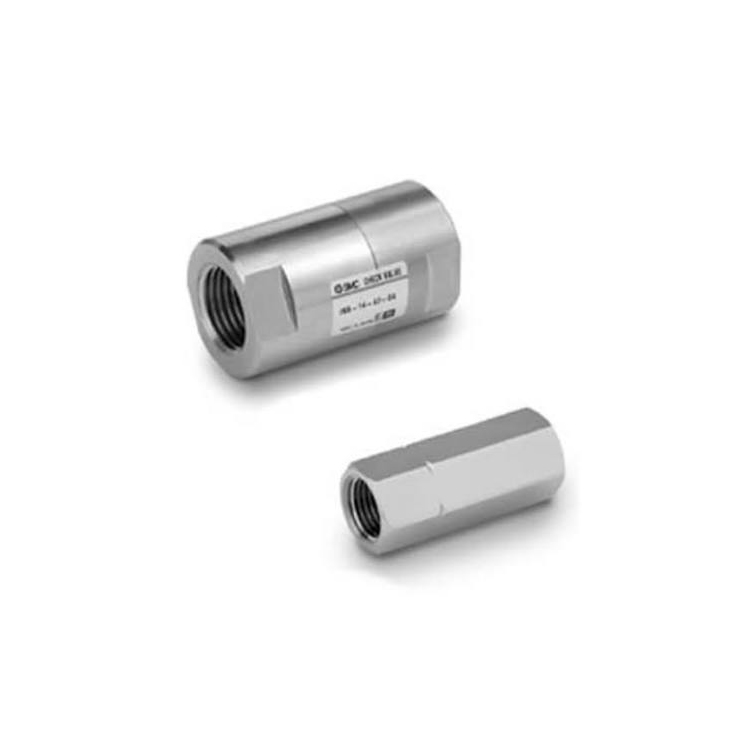

XTO674 / INA14 Series Low Cracking Pressure Check Valve

Brand:SOLH ng Richge Technology

Pagpoposisyon ng Produkto

     Ang serye ng SOLH XTO674 at INA14 ay nagbabahagi ng magkatulad na platform ng produkto, na nagtatampok ng ultra-low cracking pressure at dual-medium compatibility para sa compressed air at tubig. Ang mga sinulid na inline na check valve na ito ay malawakang inilalapat upang maiwasan ang reverse flow sa mga vacuum circuit at pangkalahatang pneumatic system, na angkop din para sa low-pressure na likido at mga pipeline ng tubig. Nakatuon ang XTO674 sa mga kondisyon sa pagtatrabaho na mababa ang temperatura, habang sinasaklaw ng INA14 ang mga pang-industriyang senaryo na karaniwan at lumalaban sa kaagnasan.

 Pag-uuri ng Code ng Modelo at Panuntunan sa Pangalan

     -- XTO674: Brass body, low-temperature resistant version (-30℃ minimum operating temp)

     -- INA14: Standard series, opsyonal na brass / SUS304 stainless steel body, normal na hanay ng temperatura (-5℃ minimum)

     -- Laki ng port na kahulugan ng suffix: 01 = Rc1/8", 02 = Rc1/4", 03 = Rc3/8", 04 = Rc1/2"

 Nakabahaging Pangkalahatang Teknikal na Detalye

     -- Cracking Pressure: 0.01 MPa (0.1 bar), ultra-low threshold ideal para sa vacuum at low-pressure circuit

     -- Max Proof Pressure: 1.0 MPa

     -- Naaangkop na Media: Naka-compress na hangin, tubig, neutral na inert gas at neutral na likido

  1. Saklaw ng Temperatura ng Operating

     -- XTO674: -30℃ ~ +80℃ (lumalaban sa cryogenic)

     -- INA14: -5℃ ~ +80℃

  2. Opsyonal na Mga Materyales ng Seal

     -- NBR (Standard): Para sa hangin at malinis na tubig, naaangkop na temperatura -5 ~ 60℃

     -- FKM: Lumalaban sa langis at lumalaban sa mataas na temperatura, hanggang 80 ℃

     -- CR: Weather-proof at abrasion resistant, opsyonal para sa XTO674 series

  3. Mga Opsyon sa Material ng Valve Body

     -- XTO674: Solid brass body lang

     -- INA14: Brass / SUS304 hindi kinakalawang na asero (lahat ng pangunahing basang bahagi na hindi kinakalawang na asero)

Karaniwang Talahanayan ng Paghahambing ng Parameter ng Modelo

Pangunahing Mga Bentahe ng Produkto at Saklaw ng Application

 1. Ultra-low 0.01MPa cracking pressure

     -- Matatag na pagbubukas sa ilalim ng -0.1MPa na kondisyon ng vacuum, epektibong maiwasan ang pagkawala ng vacuum at backflow ng suction cup / vacuum generator.

  2. Bidirectional maaasahang sealing

     -- Makinis na daloy ng pasulong, zero reverse leakage; pinoprotektahan ang mga vacuum pump, solenoid valve at cylinder mula sa pinsalang dulot ng reverse pressure surge.

  3. Mini inline na sinulid na istraktura

     -- Direktang naka-install na inline sa loob ng tubing na walang mga karagdagang mounting bracket, perpektong akma sa compact na makitid na espasyo ng layout ng kagamitan.

 4. Dual medium air at water unibersal na disenyo

     -- Tugma sa parehong dry pneumatic circuit at low-pressure na likidong mga pipeline ng tubig upang mabawasan ang mga uri ng imbentaryo ng ekstrang bahagi.

 5. Full vacuum system compatibility

     -- Angkop para sa vacuum testing equipment at pulsating negative pressure vacuum circulation loops.

Mga Alituntunin sa Pag-install at Pagpili ng Modelo

  1.  Marka ng Direksyon ng Daloy: Ang isang arrow na "→" ay naka-print sa katawan ng balbula upang ipahiwatig ang katamtamang direksyon ng daloy; ang reverse installation ay ganap na haharangin ang pagdaan ng fluid.

  2. Pagtutugma ng Laki ng Port: Piliin ang Rc1/8" ~ Rc1/2" ayon sa diameter ng pipeline; Ang Rc1/4" (suffix 02) ay ang pinakakaraniwang pangkalahatang detalye.

  3.  Mga Panuntunan sa Pagpili ng Media at Temperatura

     -- Mababang temperatura / mga kondisyon sa pagtatrabaho sa vacuum → Piliin ang XTO674 series

     --  Ordinaryong room-temperature na hangin at malinis na tubig → INA14 na may NBR seal
     -- Oil-containing media o high-temperature fluid → INA14 na may FKM fluorine rubber seal

  3. Inirerekomendang Layout ng Vacuum System

     -- I-install ang check valve sa pagitan ng vacuum generator, filter at suction cup upang harangan ang backflow ng hangin at mapanatili ang stable na antas ng vacuum sa panahon ng pasulput-sulpot na operasyon.

SOLH Interchangeability Advantage

     Ang XTO674 at INA14 ay nagbabahagi ng magkaparehong pangkalahatang dimensyon, laki ng port ng thread at mga parameter ng pangunahing pagganap. Ang dalawang serye ay maaaring direktang palitan ng cross-replace on-site nang walang pagbabago sa pipeline, na naghahatid ng mahusay na pagganap sa gastos kumpara sa mga imported na katumbas na modelo.

Isang Buod ng Pangungusap

     Ang SOLH XTO674 / INA14 inline threaded check valve na may ultra-low 0.01MPa cracking pressure ay sumusuporta sa dual air & water media, opsyonal na brass/stainless steel body at maraming sealing materials, na nagbibigay ng maaasahang anti-backflow na proteksyon para sa vacuum, cryogenic, general pneumatic at low-pressure fluid na pang-industriyang pipeline.
