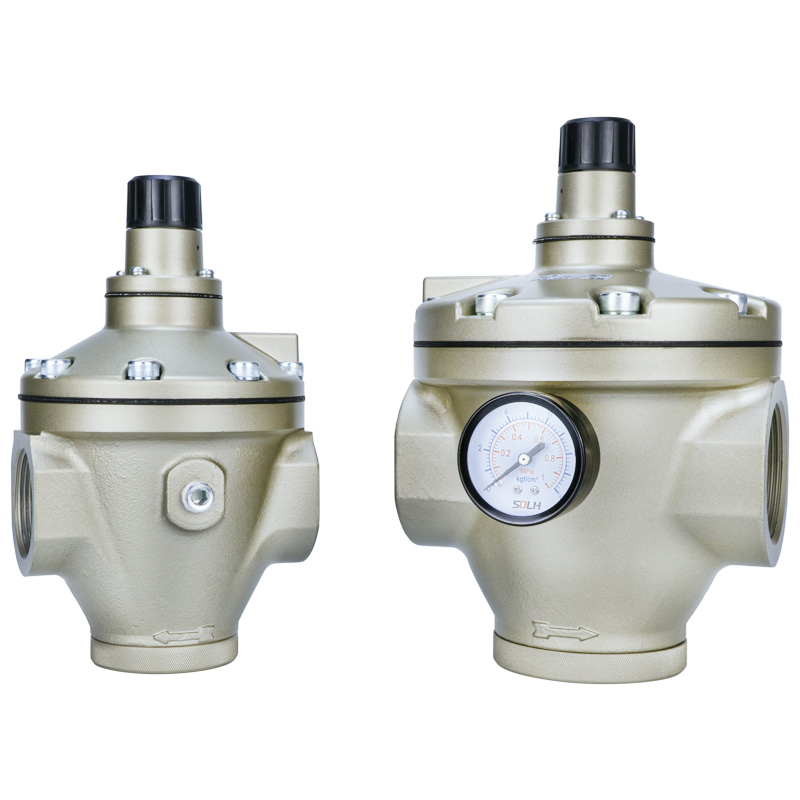

AR Series Pilot Operated Pressure Regulator (SOLH ng Richge Technology)

Brand:SOLH ng Richge Technology (睿其格科技)

Pagpoposisyon ng Produkto

     Sinasaklaw ng mga regulator na pinapatakbo ng pilot ng SOLH AR ang mga buong modelong AR425/435/625/635/825/835/925/935. Gumagamit ng panloob na istraktura ng pagluwag ng piloto, ang seryeng ito ay nagta-target ng medium-high pressure, malaking daloy, malayuan at high-precision na mga pangunahing air pipeline. Kung ikukumpara sa mga karaniwang direct-acting regulators, naghahatid ito ng higit na katumpakan sa pagre-regulate, mas malaking throughput at mas malakas na pagganap ng anti-pressure-fluctuation.

Istraktura at Prinsipyo ng Paggawa

     Istraktura: Panloob na uri ng pilot relief na may pare-parehong bleed pilot air

     1. Ang pumapasok na compressed air ay nahahati sa pangunahing channel ng daloy at independiyenteng pilot control circuit.

     2. Itinutulak ng pilot air pressure ang diaphragm para ayusin ang pagbubukas ng main spool para sa stable na output pressure.

     3. Awtomatikong nauubos ng built-in na relief function ang labis na pangalawang presyon upang mapanatili ang pare-parehong presyon ng outlet.

     4. Ang patuloy na pagdurugo ng daloy ng hangin sa humigit-kumulang 5 L/min ay nagsisiguro ng napakabilis na pagtugon at namumukod-tanging katumpakan sa pagre-regulate.

Mga Pangunahing Tampok ng Produkto

     1. Malaking daloy at mataas na presyon ng rating

     Ang maximum working pressure ay umabot sa 1.0 MPa na may 1.5 MPa proof pressure. Ang mga sukat ng port ay mula 1/4" hanggang 2", perpektong tumutugma sa mga pangunahing linya ng trunk ng pabrika at mga sentralisadong sistema ng supply ng hangin.

     2. Napakataas na katumpakan sa pagsasaayos

     Hysteresis ≤0.02 MPa at repeatability ≤0.01 MPa. Ang presyon ng output ay nananatiling steady kahit na sa ilalim ng matalim na pagbabago ng inlet pressure o agarang daloy ng daloy.

     3. Dual pressure range sa loob ng isang magkatulad na katawan

     3.1 Suffix 25 na modelo: 0.05–0.83 MPa para sa pangkalahatang high-pressure na pang-industriya na aplikasyon

     3.2 Suffix 35 na modelo: 0.02–0.20 MPa para sa low-pressure precision control scenario

     4.Integrated awtomatikong overpressure lunas

     Walang karagdagang panlabas na balbula na kinakailangan. Pinapatatag ng built-in na relief structure ang pressure output at pinipigilan ang epekto ng pressure sa downstream na mga bahagi ng pneumatic.

     5. Matatag, madaling mapanatili ang konstruksyon

     Ang temperatura ng pagpapatakbo ay mula -5 ℃ hanggang +60 ℃. Sinusuportahan ng katawan ng die-cast na aluminyo haluang metal ang pagpapadulas na walang pagpapadulas at arbitrary na oryentasyon ng pag-mount.

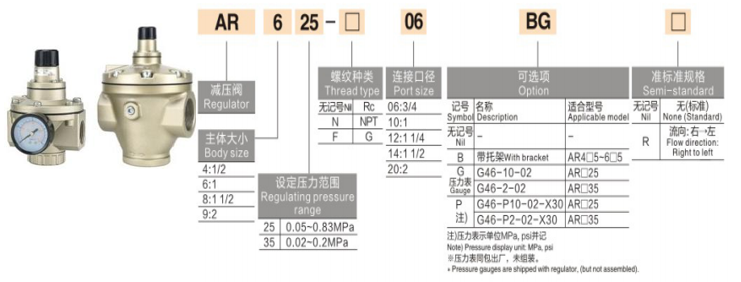

Talahanayan ng Modelo at Pagtutukoy

Pangkalahatang Teknikal na Parameter

     1. Naaangkop na daluyan: Dry o lubricated compressed air

     2. Pinakamataas na presyon ng pumapasok: 1.0 MPa

     3. Patuloy na pagkonsumo ng dugo: Tinatayang. 5 L/min (ANR)

     4. Standard gauge port: 1/4" na thread

     5. Uri ng istraktura: Panloob na piloto, disenyo ng relief na may patuloy na pagdurugo

Mga Karaniwang Aplikasyon

     1. Mga pangunahing air pipeline ng pabrika at sentralisadong istasyon ng suplay ng hangin

     2. Malaking daloy na kagamitan na nilagyan ng mga big-bore cylinder, air motor, air blowing at drying device

     3. Precision pneumatic control: testing fixtures, positioning equipment, tension control at hydraulic presses

     4. Mga pipeline na may matinding pagbabagu-bago ng presyon at long-distance air transmission

     5. Dalawang yugto ng mga sistema ng pagbabawas ng presyon mula sa mga tangke ng hangin na may mataas na presyon hanggang sa kagamitan sa paggawa ng medium-pressure

Pangunahing Buod

     Pinagsasama ng serye ng piloto ng AR ang panloob na istruktura ng pilot ng relief, malaking kapasidad ng daloy, mataas na katumpakan, dalawahang piling hanay ng presyon at patuloy na paggana ng auto bleed. Ito ay nagsisilbing pinakamainam na solusyon sa pagsasaayos ng presyon para sa mga pangunahing air trunks, high-flow equipment at high-precision high-pressure pneumatic circuits.

Paghahambing ng Pinili: Direktang AR / Pilot AR / VEX1

     1. Direct-acting AR (AR20~60): Maliit na daloy, matipid na gastos, karaniwang katumpakan sa pagre-regulate para sa maliliit na branch circuit

     2. Pilot AR (AR425~935): Medium-to-large flow, high precision, na nakatuon para sa factory main air pipelines

     3. VEX1 Series: Ultra-large throughput, 3-port exhaust design, multi-stage pressure adjustment at napakabilis na relief performance
