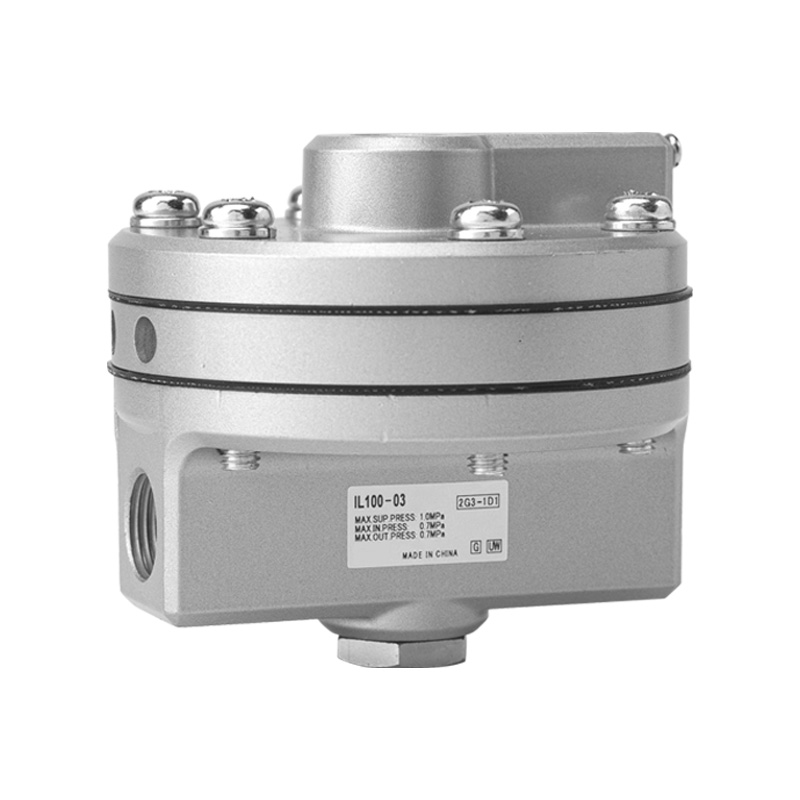

IL100 Series 1:1 Precision Booster Relay (Pneumatic Amplifier)

Brand: SOLH ng Richge Technology

Pagpoposisyon ng Produkto

     Ang serye ng IL100 ay isang 1:1 precision booster relay na ganap na napagpapalit sa mga orihinal na modelo ng SMC, na kilala rin bilang pneumatic signal amplifier o volume booster. Ang pangunahing tungkulin nito ay upang i-convert ang mga low-flow control signal sa pantay na presyon ng high-flow na air output. Epektibo nitong nilulutas ang mga isyu sa mabagal na pagtugon na dulot ng mahabang pagpapatakbo ng piping at malalaking volume na pneumatic actuator, na nagtatampok ng pambihirang katumpakan, napakalaking kapasidad ng daloy at napakabilis na bilis ng pagtugon.

 Pangunahing Pag-andar at Prinsipyo sa Paggawa

  1. Pangunahing Kahulugan

       Pneumatic signal at amplifier ng volume na may tumpak na 1:1 na pagsubaybay sa presyon (ang presyon ng output ay mahigpit na katumbas ng presyon ng signal ng input).

  2. Lohika ng Operasyon

     --SIG (Signal Port): Tumatanggap ng low-flow control pressure output mula sa mga positioner o pressure regulator

     --SUP (Supply Port): Kumonekta sa pangunahing compressed air supply, max supply pressure 1.0 MPa

     --OUT (Output Port): Naghahatid ng mataas na daloy ng hangin sa magkatulad na presyon upang magmaneho ng malalaking actuator

     --EXH (Exhaust Port): Mabilis na nauubos ang natitirang hangin kapag bumaba ang presyon ng control signal

 3. Pangunahing Halaga

     Panatilihin ang eksaktong presyon ng signal habang pinapalakas ang daloy ng output, na lubhang nagpapabilis sa paggalaw ng actuator.

Mga Pangunahing Tampok

   1. Napakataas na Daloy at Mabilis na Tugon

     -- Max na kapasidad ng daloy: 6,000 L/min (ANR) sa ilalim ng 0.7 MPa supply pressure

     -- Koepisyent ng daloy Cv = 1.1

     --Perpekto para sa long-distance na piping, malalaking bore cylinder at malalaking diaphragm actuator

   2. High-Accuracy 1:1 Pressure Tracking

     --Linearity error sa loob ng ±1% buong sukat

     --Hysteresis ≤ 1% buong sukat

     --Tiyak na pagtitiklop ng presyon na may zero pressure drop at walang pangmatagalang drift

   3. Maramihang Port Thread Options

     --Mga laki ng port: 02 (Rc1/4), 03 (Rc3/8)

     --Pamantayang thread: Rc; opsyonal na NPT (suffix N), G parallel thread (suffix F)

     --Apat na nakatuong port: SIG signal, SUP supply, OUT output, EXH exhaust

   4. Malawak na Temperatura at Mga Espesyal na Custom na Bersyon

     --Karaniwang modelo: -5 ~ +60 ℃

     --Mababang temp L na bersyon: -30 ~ +60℃

     --Mataas na temp T na bersyon: -5 ~ +100 ℃

     --Copper-free S na bersyon: Tugma sa paggawa ng semiconductor at high-purity inert gas

   5. Matibay na Compact na Istraktura

     --Pangunahing katawan: Aluminum haluang metal na may pilak na anti-corrosion na patong ng pintura

     --Netong timbang: 0.56 kg

     --Dalawang paraan ng pag-mount: Direktang sinulid na pag-install; opsyonal na metal mounting bracket (suffix B)

Buong Talaan ng Pagtutukoy ng Teknikal

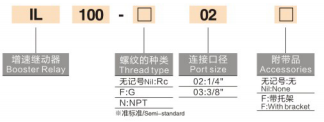

Paliwanag ng Model Code (IL100-□-□-□-□)

   Halimbawa: IL100-02-N-L-B

     --IL100: Base series code

     --02 / 03: Laki ng port (1/4" / 3/8")

     --Thread suffix: N=NPT thread; walang panlapi=Rc; F=G thread

     --Espesyal na bersyon suffix: L=low temp; T=mataas na temperatura; S=walang tanso

     --B: Nilagyan ng mounting bracket (walang suffix = walang bracket)

   Mga Karaniwang Karaniwang Modelo

     --IL100-02: Rc1/4 port, karaniwang temperatura, walang bracket

     --IL100-03-B: Rc3/8 port, karaniwang temperatura, na may mounting bracket

     --IL100-N03-L: NPT 3/8 thread, variant na lumalaban sa mababang temperatura

Mga Karaniwang Sitwasyon ng Application

     --Process control valves: Pneumatic regulating valves at diaphragm actuator, ipinares sa mga positioner para mapalakas ang bilis ng actuation

     --Mga pipeline ng hangin ng instrumentong malayuan: Tanggalin ang mabagal na pagtugon na dulot ng mahabang tubing sa pagitan ng mga transmitters at actuator

     --Large-volume pneumatic cylinders: Heavy-duty lifting, clamping at large stroke mechanical actuator

     --High-precision positioning loops: Mga pneumatic system na nangangailangan ng tumpak na pagsubaybay sa presyon at mabilis na pagtugon

     --Semiconductor at high-purity na kagamitan sa gas: Copper-free na variant para sa malinis na kapaligiran ng proseso

Isang Buod ng Pangungusap

     Ang SOLH IL100 interchangeable booster relay ay naghahatid ng 1:1 precise pressure tracking, maximum na 6000 L/min high flow at ±1% high linearity na may napakabilis na pagtugon, espesyal na idinisenyo upang alisin ang mabagal na actuation lag sa mahabang piping at malalaking volume na pneumatic system.
