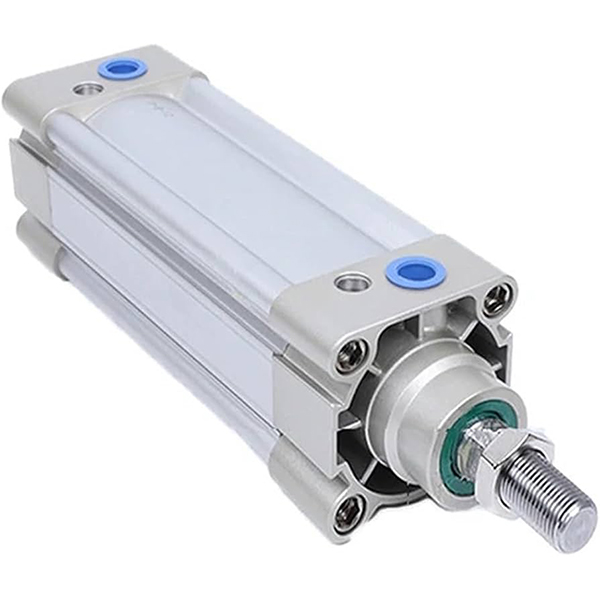

Serye ng SAI ISO15552 Tie-Rod-Free Profile Standard Cylinder

Brand: SOLH ng Richge Technology

Pangkalahatang-ideya ng Produkto

     Sumusunod ang SOLH SAI series double acting profile cylinder sa ISO 15552 (orihinal na ISO6431) / VDMA 24562 international standard. Parehong mounting dimensyon gaya ng SI, SE at FESTO DNC series para sa direktang pagpapalitan. Nagtatampok ng mataas na pagganap sa gastos, matatag na pagganap at mahabang buhay ng serbisyo, ito ang pinakamalawak na ginagamit na medium-grade ISO standard cylinder para sa automation equipment.

Pangunahing Istruktura at Mga Tampok ng Disenyo

   1. Standard Compliance: ISO15552 / VDMA24562, ganap na mapapalitang mga sukat at accessory sa pag-mount.

   2. Structure: M-shaped integrated square aluminum profile barrel na walang nakalantad na tie rods, mataas na rigidity at anti-corrosion. Two-sided sensor grooves para sa CMSE / DMSE / CS1 magnetic switch.

   3. Mga Variant ng Operasyon

     -- SAI: Single rod double acting standard model

     -- SAID: Double rod double acting, mahusay na anti-torsion capacity

     -- SAIJ: Double rod na may adjustable stroke

     -- SAIL: Naka-lock na silindro, may hawak na load kapag nawala ang suplay ng hangin

     -- SAIF: Solenoid valve integrated cylinder

     -- Suffix -S: Built-in na magnetic ring para sa position sensor (walang -S = non-magnet)

   4. Cushion System: Standard double-end adjustable air cushion + PPV elastic buffer pad, epektibong nakakabawas ng impact at ingay sa ilalim ng high speed at heavy load.

   5. Pagse-sealing: Dobleng Y-type na one-way na compensation seal na may oil storage groove, mababang startup pressure (0.1MPa), walang langis na operasyon. Hard chrome plated 45# steel piston rod, wear-resistant at rust-proof.

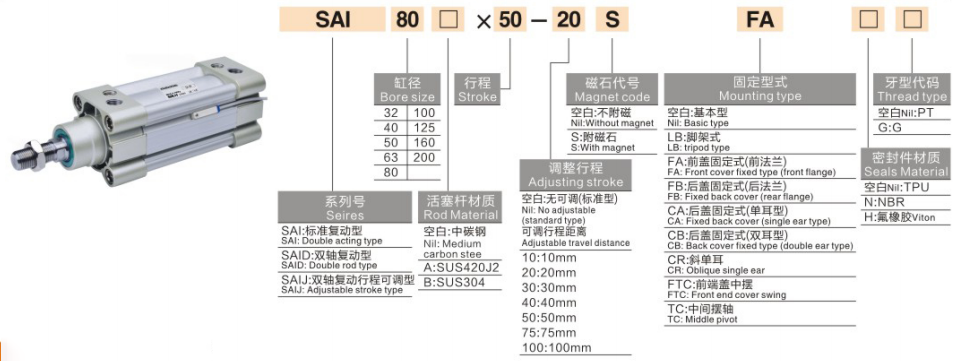

Kumpletuhin ang Model Coding Rule

  1. Halimbawa ng Model：SAI50×150-S-FA

   2. Mga Halimbawa ng Standard Order

     -- SAI63×200-S: Bore63, stroke200, built-in na magnet, pangunahing uri

     -- SAID40×100-FB: Bore40, stroke100, double rod, rear flange mount

     -- SAIL80×300-S-LB: Bore80, stroke300, lockable type, foot mounting

Mga Pangunahing Teknikal na Pagtutukoy

Theoretical Thrust & Pull Force @0.6MPa (Single Rod, Unit:N, Safety Factor ≥2)

Mga Uri ng Pag-mount at Mga Derivative na Modelo

   1. Mga Pagpipilian sa Pag-mount

     -- Pangunahing uri, LB foot mount, FA/FB flange, CA/CB clevis, TC/TCM trunnion. Mga opsyonal na accessory: Lumulutang na joint, rod eye, I/Y/U/F connector.

   2. Pangunahing Derivative Series

     -- SAID: Double rod double acting

     -- SAIJ: Double rod na may adjustable stroke

     -- SAIL: Naka-lock na silindro para sa intermediate position holding

     -- SAIF: Pinagsamang solenoid valve cylinder

3-Step na Mabilis na Gabay sa Pagpili

   1.Bore selection: Kalkulahin ang kinakailangang thrust ayon sa load, magreserba ng ≥50% safety margin; mag-upgrade ng 1~2 laki sa ilalim ng offset load /cantilever load.

   2. Stroke confirmation: Magdagdag ng 20~50mm safety margin sa epektibong paglalakbay; max standard stroke 1000mm, na-customize hanggang 2000mm.

   3.Pagtutugma ng configuration

     -- Position feedback: Piliin ang -S magnet model, tumugma sa CMSE/DMSE magnetic switch;

     -- Pag-mount: LB foot mount para sa pahalang na mabigat na karga; Mas gusto ang FA flange para sa patayong pag-install;

     -- Espesyal na function: Piliin ang SAID para sa double rod, SAIJ para sa adjustable stroke, SAIL para sa position locking, SAIF para sa compact na layout.

Isang Buod ng Pangungusap

     Ang SOLH SAI ISO15552 tie-rod-free profile cylinder ay maaaring direktang palitan ang FESTO DNC, SE at SI series, nilagyan ng adjustable PPV buffer at rich variant, cost-effective general linear actuator para sa pag-export automation, packaging at machine tool equipment.
