SC Series Standard Air Cylinder (Tie-Rod Double Acting Type)

Brand: SOLH ng Richge Technology

Pangkalahatang-ideya ng Produkto

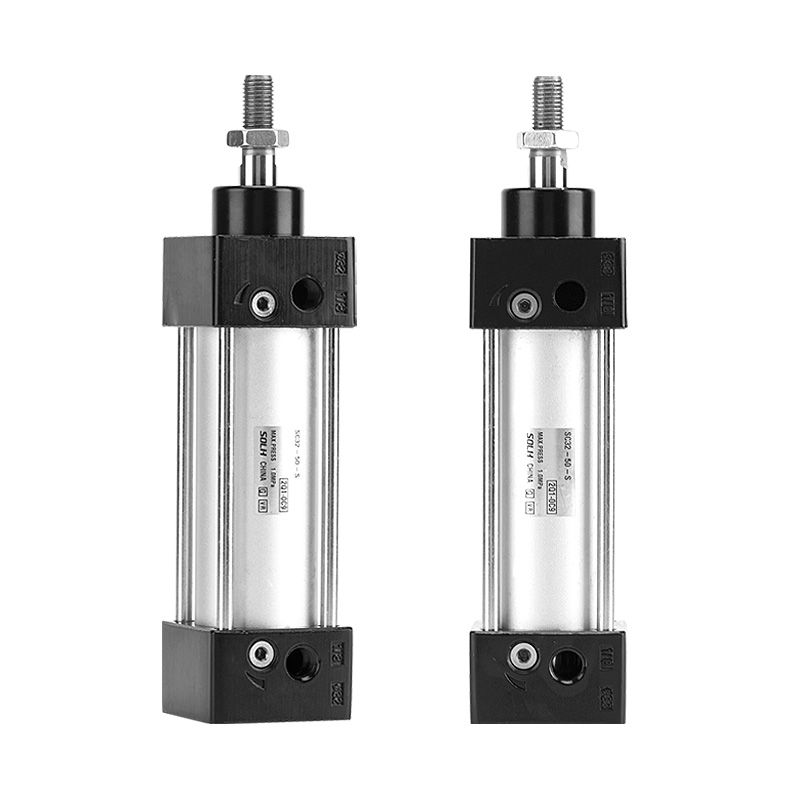

     SOLH SC series tie-rod standard cylinder, basic model ay single rod double acting type. Ang apat na tie rod ay nakakandado sa harap at hulihan na mga takip sa dulo para sa matibay na istraktura, kumpletong mga accessory sa pag-mount, malawak na hanay ng stroke. Malawakang ginagamit para sa pagtulak, paghawak ng materyal at pagpoposisyon sa mga linya ng automation, na siyang pinakasikat na pang-ekonomiyang pamantayang pneumatic cylinder.

Pangunahing Istruktura at Mga Tampok ng Disenyo

     -- Istraktura: Apat na tie rod ang kumonekta sa aluminum barrel at end caps, mataas na rigidity, anti-impact, stable na pangmatagalang operasyon.

     -- Uri ng Pag-arte: Single rod double acting, bidirectional output force.

     -- Material: Hard anodized aluminum barrel, bidirectional piston seal; hard chrome plated 45# steel piston rod.

     -- Cushion: Nai-adjust na air cushion sa magkabilang dulo para mabawasan ang impact at ingay ng operasyon.

     -- Pag-install ng Sensor: Mga uka ng sensor sa lugar ng tie rod para sa mga magnetic switch ng CMSG/DMSG/EMSG upang makita ang posisyon ng piston.

     -- Advantage: Mas maikli ang haba ng katawan sa ilalim ng parehong laki ng bore kumpara sa ISO15552 profile cylinder, cost competitive.

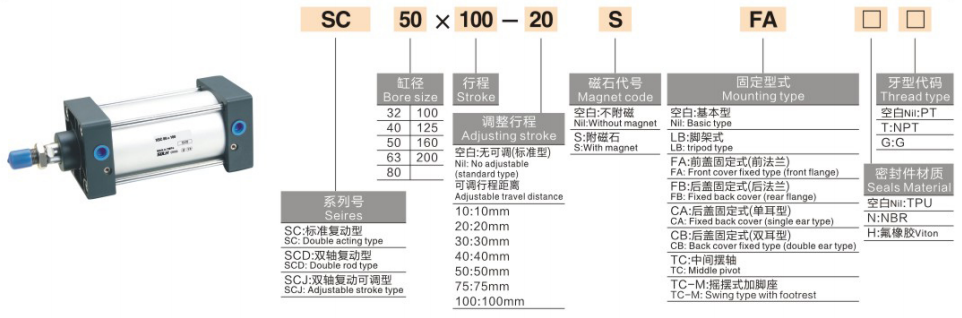

Kumpletuhin ang Model Coding Rule

   1. Halimbawa ng Model：SC50×100-S

   2. Mga Derivative na Modelo

     -- SCD: Double rod double acting, anti-torsion

     -- SCJ: Double rod na may adjustable stroke

     -- SCF: Pinagsamang solenoid valve cylinder

     -- SCL: Naka-lock na silindro, may hawak na load kapag naputol ang hangin

   3. Mga Halimbawa ng Standard Order

     -- SC63×150-S: Bore63, stroke150, built-in na magnet, pangunahing uri

     -- SCJ40×200-S: Bore40, stroke200, adjustable stroke, na may magnet

Mga Pangunahing Teknikal na Pagtutukoy

Theoretical Thrust @0.5MPa (Single Rod, Unit:N, Safety Factor ≥2)

Mga Uri at Accessory ng Pag-mount

   1. Mga Pagpipilian sa Pag-mount

     --  Basic na uri, FA/FB flange, CA/CB clevis, LB foot mount, TC/TCM1 trunnion.

   2. Opsyonal na Mga Kagamitan

     -- Lumulutang na joint, rod eye, I/Y/U/F connector, CMSG/DMSG/EMSG magnetic switch.

3-Step na Mabilis na Gabay sa Pagpili

   1. Bore selection: Kalkulahin ang kinakailangang thrust batay sa load, magreserba ng ≥50% safety margin; laki ng pag-upgrade para sa cantilever / offset load.

   2. Stroke confirmation: Magdagdag ng 10~20mm safety margin sa epektibong paglalakbay; max na karaniwang stroke 1000mm.

   3. Pagtutugma ng configuration

     -- Posisyon ng feedback: Pumili ng -S magnet na modelo at tumugma sa mga magnetic switch;

     -- Pag-mount: Piliin ang flange /foot/clevis ayon sa layout ng makina;

     -- Espesyal na function: SCD para sa double rod, SCJ para sa adjustable stroke, SCL para sa load locking.

Isang Buod ng Pangungusap

     SOLH SC series economical tie rod standard cylinder na may adjustable air cushion at masaganang mounting options, ideal low-cost linear actuator para sa pangkalahatang automation na pagtulak, paglilipat at pagpoposisyon ng mga gawain.
