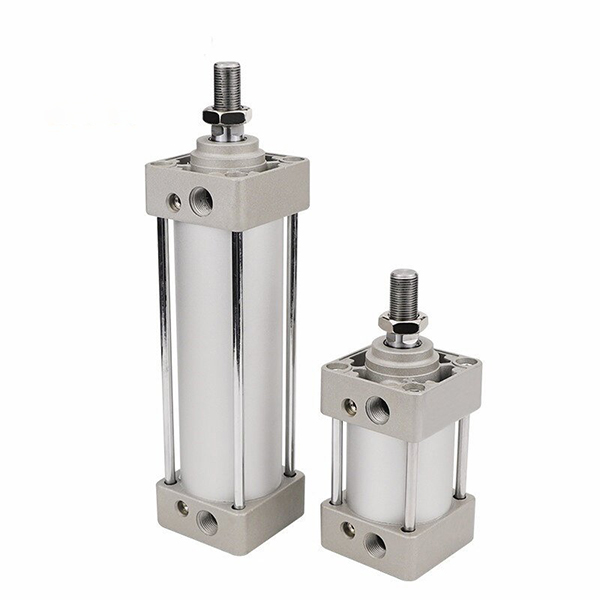

MBB Series Lightweight Tie Rod Standard Cylinder

Brand: SOLH ng Richge Technology

Pangkalahatang-ideya ng Produkto

     SOLH MBB series lightweight tie rod standard cylinder (MB-Z series), upgraded successor ng tradisyonal na MB series na may 10% na pagbabawas ng timbang. Nilagyan ng square end caps, adjustable double-end air cushions at maraming mga mounting option. Malawakang ginagamit sa pangkalahatang kagamitan sa automation na may katamtamang bilis, mataas na dalas at katamtamang kondisyon ng pagkarga. Ang mga sukat ng pag-install ay sumusunod sa pamantayang ISO 15552, na maaaring palitan ng mga nakikipagkumpitensyang brand na tie rod cylinder.

Pangunahing Istraktura at Mga Tampok

   1. Structure: Round aluminum barrel, internal tie rods, square end caps, adjustable air cushion sa magkabilang dulo, mataas na structural rigidity.

   2. Material: Hard anodized aluminum barrel, high-strength cast end caps, hard chrome plated piston rod, high tensile tie rods, wear-resistant at mahabang buhay ng serbisyo.

   3. Mga Variant ng Operasyon

     -- MBB: Single rod double acting (walang built-in magnet)

     -- MDBB: Single rod double acting (built-in magnetic ring para sa auto switch)

     -- MBW/MDBW: Double rod double acting, mahusay na anti-torsion performance

   4. Cushion: Independently adjustable air cushion sa magkabilang dulo, epektibong binabawasan ang terminal impact, vibration at ingay.

   5. Pag-install ng Sensor: Pre-machined grooves para sa M9B/A93/M9BW magnetic auto switch para makita ang posisyon ng piston.

   6. Magaan na Pag-upgrade: Naka-optimize na end cap geometry, 10% na mas magaan kaysa sa lumang modelo ng MB, mas madaling pag-assemble at transportasyon.

   7. Standard Compatibility: ISO 15552 mounting standard, direktang cross-brand interchangeability.

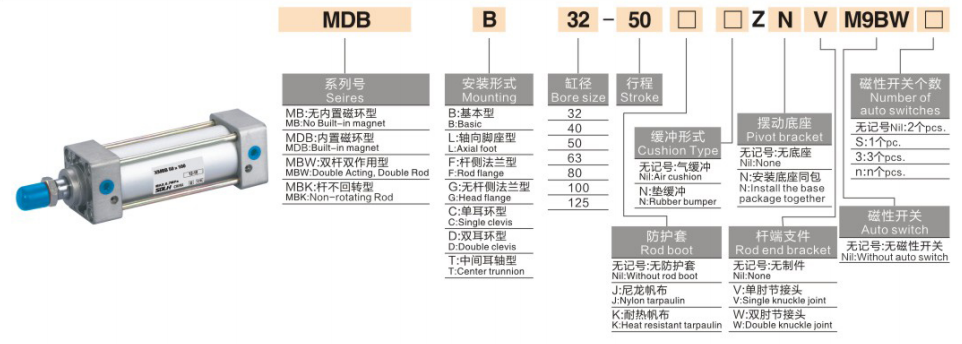

Kumpletuhin ang Model Coding Rule

   1. Halimbawa ng Modelo：MDBB40-100Z-M9BW

   2. Mga Halimbawa ng Standard Order

     -- MBB50-200Z: Bore50, stroke200, magaan na pangunahing modelo na walang magnet

     -- MDBB63-150Z-LB: Bore63, stroke150, built-in magnet, foot mounting

     -- MDBB80-300Z-FA: Bore80, stroke300, rod side flange mounting

Mga Pangunahing Teknikal na Pagtutukoy

Theoretical Thrust & Pull Force @0.5MPa (Single Rod, Unit:N)

 1. Double Acting MBB / MDBB

Mga Uri ng Pag-mount at Mga Derivative na Modelo

   1. Mga Pagpipilian sa Pag-mount

     -- B Pangunahing Uri: Direktang pag-install sa pamamagitan ng end cap sa pamamagitan ng mga butas

     -- LB Foot Mount: Matatag na pahalang na pag-install para sa mabigat na karga

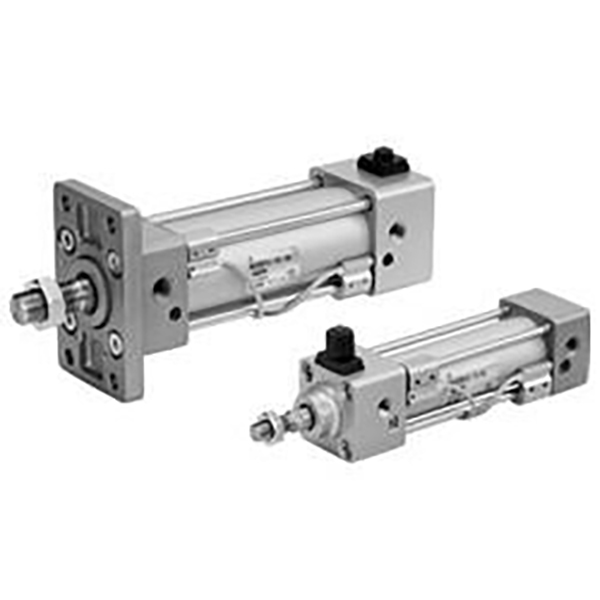

     -- FA/FB Flange: Rod-side /head-side flange para sa vertical mounting

     -- C/D Clevis: Single/double clevis para sa hinged swing motion

     -- T Trunnion: Middle trunnion mount para sa turnover mechanism

   2. Pangunahing Derivative Series

     -- MBB/MDBB/MBW: Karaniwang single rod non-magnet /magnet at double rod cylinder

     -- MBK/MDBK: Non-rotating rod cylinder para maiwasan ang pag-twist ng piston rod

     -- -XB6 Uri ng Mataas na Temperatura: Saklaw ng pagtatrabaho -20~+150℃

     -- -XC6 Stainless Steel Piston Rod: Para sa banayad na kinakaing unti-unti at mahalumigmig na kapaligiran

3-Step na Mabilis na Gabay sa Pagpili

   1. Pagpili ng bore: Kalkulahin ang kinakailangang thrust mula sa aktwal na pagkarga, magreserba ng ≥50% safety margin. Unahin ang MBB para sa medium-speed medium-load general automation.

   2. Stroke confirmation: Magdagdag ng 10~20mm safety margin sa epektibong paglalakbay. Max standard stroke 1000mm, na-customize hanggang 1500mm.

   3. Pagtutugma ng configuration

     -- Deteksyon ng posisyon: Pumili ng MDBB built-in na magnet na modelo, tumugma sa M9B/A93 auto switch.

     -- Pag-mount: LB foot mount para sa pahalang na mabigat na karga; Mas gusto ang FA flange para sa patayong pag-install.

     -- Mga espesyal na kundisyon: Piliin ang -XB6 para sa mataas na temperatura, -XC6 stainless rod para sa kinakaing unti-unti na kapaligiran.

Isang Buod ng Pangungusap

     SOLH MBB lightweight tie rod standard cylinder ay sumusunod sa ISO15552, nilagyan ng adjustable air cushion at maraming mounting method, ideal general-purpose linear actuator para sa medium-load na high-frequency automation production lines.
