Serye ng Mga Bahagi ng Pneumatic

Ang SOLH MHZ2 standard-stroke at MHZL2 long-stroke parallel air grippers ay ganap na mapapalitan ng mga katumbas na modelo ng SMC. Hinihimok ng simetriko na dalawahang piston at precision linear guide rails para sa magkasabay na paggalaw ng panga, naghahatid sila ng napakataas na repeat positioning accuracy na ±0.01mm na may bore sizes na 10/16/20/25 mm. Tatlong actuation mode ang available: D double acting para sa maximum clamping force at tuluy-tuloy na mass production; S single-acting na normal na nakabukas, na awtomatikong naglalabas ng mga workpiece sa air cut upang maiwasan ang pagdurog sa mga hot stamping station; C single-acting na normal na sarado na may spring holding force na walang air supply para maiwasan ang pagbagsak ng workpiece para sa overhead robot handling. Opsyonal ang isang buong hanay ng mga mapapalitang panga (makitid, manipis na patag, naka-tap sa gilid para sa mga pinahabang fixture) at maraming layout ng body port (karaniwang side port, end side port, axial push-in port). Ang mga built-in na magnetic ring ay gumagana sa M9BW reed switch upang magpadala ng mga bukas/sarado na signal ng posisyon sa mga PLC interlock system. Nagtatampok ang MHZ2 ng short stroke at high cycle speed na hanggang 180 cpm para sa maliliit na maliliit na bahagi, habang ang MHZL2 ay gumagamit ng pinahabang guide rails para sa malawak na pagbubukas ng stroke upang mahawakan ang deep-cavity molds at malalaking makapal na plato. Ang lahat ng jaws, fitting at sensor ay cross-compatible sa pagitan ng dalawang serye. Malawakang na-deploy para sa pag-uuri-uri ng PCB at chip, precision hardware loading/unloading, packaging clamping at workpiece transfer sa robot end effectors sa 3C, hardware at packaging automation lines.

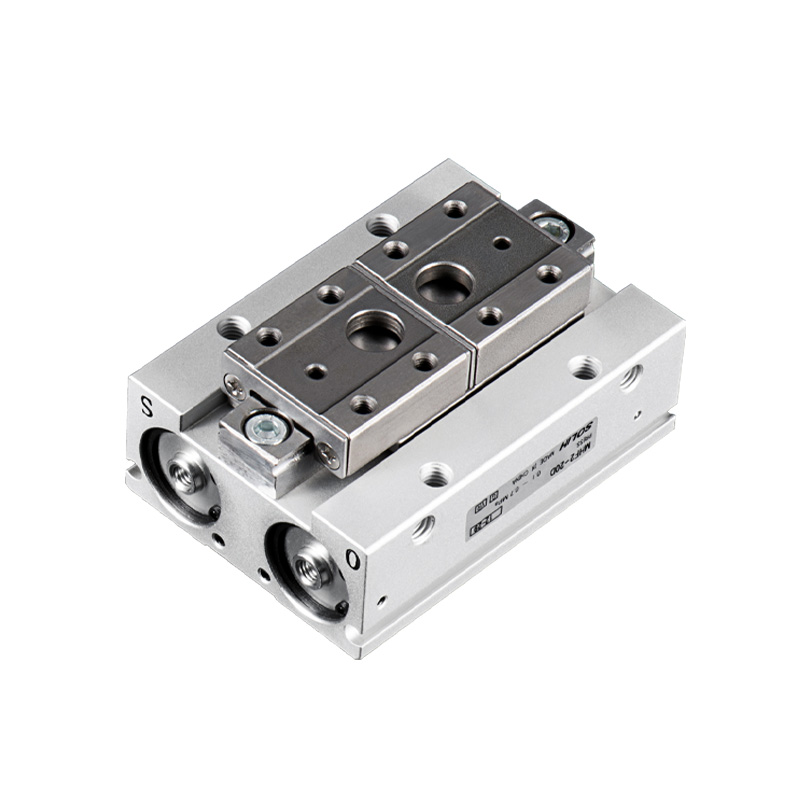

Ang SOLH MHF2 ultra-thin dual-piston linear guide parallel air gripper ay ganap na napagpapalit sa mga katumbas na modelo ng SMC. Ang ultra-flat na taas ng katawan nito ay halos isang-katlo lamang ng MHZ2, na epektibong binabawasan ang bending moment sa mga robot end effector. Ang mga sukat ng bore ay mula 8 hanggang 32 mm. Ito ay purong double-acting na may mga built-in na throttle valve para sa pagsasaayos ng bilis. Nag-aalok ang bawat bore ng tatlong variant ng stroke: D maikli, D1 medium at D2 ang haba, na may katumpakan ng paulit-ulit na pagpoposisyon ±0.04~±0.05 mm. Ang four-sided sensor grooves ay nagbibigay-daan sa multi-direction mounting kabilang ang bottom tapping at through-hole installation; -F single-jaw fixed type ay opsyonal. Ang Φ25/32 malalaking sukat ay gumagamit ng mga recirculating ball guide para sa pinahusay na tigas. Gumagana ang mga built-in na magnetic ring sa M9B/M9N/M9P reed switch para sa feedback sa posisyon. Tamang-tama para sa mga compact space na pinaghihigpitan sa taas, mga miniature na linear na module, maliit na robot na EOAT, semiconductor at 3C precision assembly. Sa panahon ng pagpili, dapat na limitado ang haba ng overhang ng panga at na-verify ang bending moment na may safety factor ≥1.5.

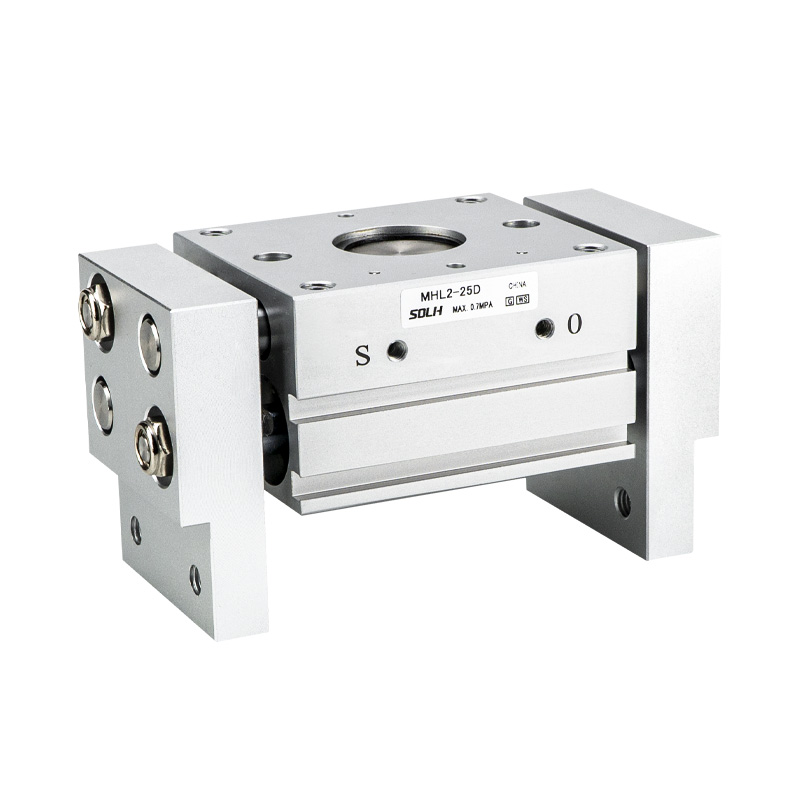

Ang SOLH MHL2 rack-and-pinion wide-stroke parallel pneumatic gripper ay ganap na mapapalitan ng mga tumutugmang modelo ng SMC. Tinitiyak ng rack & pinion transmission ang kasabay na paggalaw ng panga, na nagbibigay ng mataas na tigas at malakas na puwersa ng pag-clamping, na angkop para sa parehong panlabas na clamping at panloob na lumalawak na gripping. Ang mga sukat ng bore ay sumasaklaw sa 10/16/20/25/32/40 mm na may purong double-acting na disenyo. Nag-aalok ang bawat bore ng tatlong variant ng stroke: D maikli, D1 medium at D2 ang haba, na may katumpakan ng paulit-ulit na pagpoposisyon na ±0.1 mm. Ang pinagsama-samang mga built-in na dust wiper seal ay nagbibigay-daan sa matatag na operasyon sa maalikabok na malupit na kapaligiran tulad ng mga machine tool workshop. Sinusuportahan ng four-side sensor grooves ang flexible multi-orientation installation. Ang mga sukat na 10~25 ay gumagamit ng mga karaniwang M5 port, habang sinusuportahan ng 32/40 ang opsyonal na G / NPT export thread. Ang mabisang puwersa ng pag-clamping ay bumababa sa pinahabang panga na overhang; kailangan ng safety factor ≥1.5 sa panahon ng pagkalkula ng load. Malawakang ginagamit para sa sheet material, tray at mabigat na workpiece handling, machine tool loading/unloading at packaging automation para sa malalaking sukat na paghawak ng bahagi.

Ang SOLH MHS3 3-jaw at MHS4 4-jaw wedge-cam na self-centering hollow pneumatic grippers ay ganap na mapapalitan sa mga katumbas na modelo ng SMC. Ang transmisyon ng wedge cam ay nagtutulak ng magkasabay na pagsentro ng panga, na nakakakuha ng katumpakan ng paulit-ulit na pagpoposisyon na ±0.01 mm. Ang mga sukat ng bore ay mula 16 hanggang 125 mm. Standard na double acting (D) na disenyo, na may opsyonal na single acting na normally closed (C) / normally open (E) spring return na mga bersyon. Ang gitnang hollow through hole ay nagbibigay-daan sa pagruruta ng mga air tubes, ejector pins at optical fibers, na sumusuporta sa parehong external clamping at internal expanding gripping. Ang pantay na pagitan ng tatlong panga ng MHS3 ay nagbibigay ng superior coaxiality, perpekto para sa mga shaft, disc at hugis-singsing na workpiece. Ang apat na panga ng MHS4 na inayos ayon sa orthogonal ay naghahatid ng matatag na pagpilit para sa mga parisukat, parihaba at hindi regular na mga flat na bahagi upang maiwasan ang pagkiling. Ang mga built-in na permanenteng magnet ay tugma sa M9BW series magnetic switch. Ang low-profile na compact na katawan ay perpektong akma sa mga robot end effector. Kasama sa mga derivative na variant ang dust-protected MHSJ3 at extended hollow MHSH3. Malawakang inilapat sa machine tool loading/unloading, bearing press-fitting, handling ng 3C circular & square components at concentric assembly ng tubular workpieces.

Ang SOLH MHC2 pivot-type angular swing pneumatic gripper ay ganap na napagpapalit sa mga katumbas na modelo ng SMC. Ang mekanismo ng rocker arm ay nagtutulak sa mga panga upang paikutin ang ibabang pivot na may maximum na single-jaw swing angle na 30°, na naiiba sa linearly moving MHZ2 parallel grippers. Ang mga sukat ng bore ay sumasaklaw sa 6/10/16/20/25 mm, available sa D double acting at S single-acting na normally open na variant (walang NC na normally closed na bersyon). Ang mga built-in na one-way na throttle valve ay nagbibigay-daan sa direktang pagsasaayos ng bilis. Gumagana ang mga pre-installed na magnetic ring sa M9BW reed switch upang magpadala ng mga signal ng status ng panga sa mga PLC system. Ang mababang-profile na compact na katawan ay perpekto para sa panlabas na pambalot na clamping sa mga kagamitan na may limitadong malalim na espasyo. Dahil sa prinsipyo ng lever, ang epektibong clamping torque ay bumaba nang husto sa pinahabang mga fixture; Ang pag-verify ng load batay sa haba ng overhang ng panga ay sapilitan sa panahon ng pagpili. Malawakang inilapat para sa panlabas na clamping ng 3C plastic housing, takip ng bote at tubular na maliliit na bahagi, side feeding at pick-and-place para sa mga miniature na robot end effector. Ang MHZ2 parallel grippers ay inirerekomenda para sa mga application na nangangailangan ng centered high-precision gripping, long fixture load o power-off holding function.

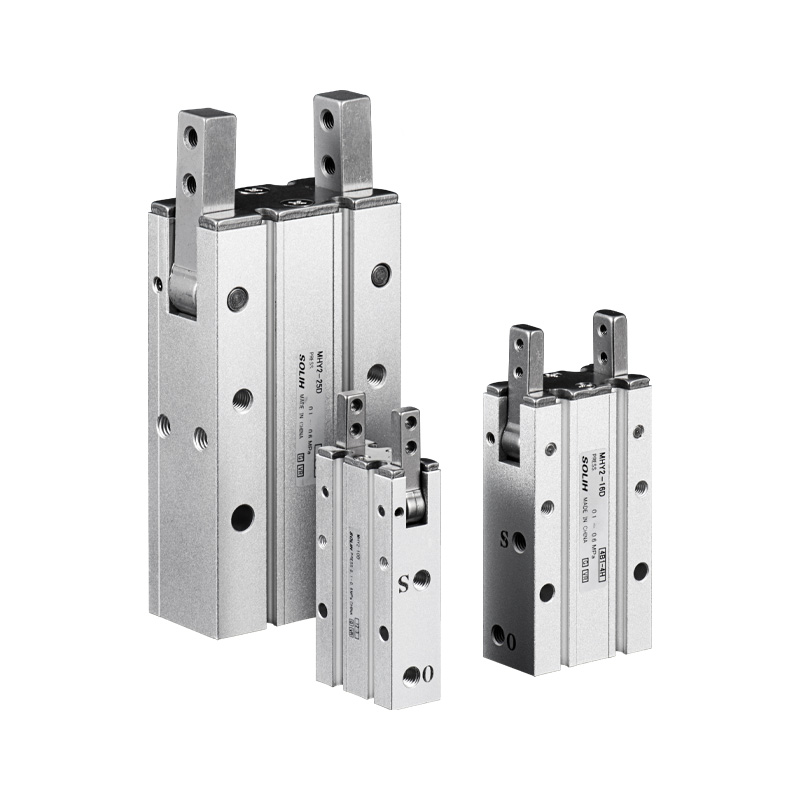

Ang SOLH MHY2 cam-driven na 180° wide swing pneumatic gripper ay ganap na napagpapalit sa mga katumbas na modelo ng SMC. Gumagamit ito ng cam transmission sa halip na mekanismo ng gear, na nakakamit ng maximum na 180° opening angle na may -3° over-close na posisyon upang maiwasan ang pagluwag ng workpiece. Ang mga sukat ng bore ay sumasakop sa 10/16/20/25 mm, puro double acting na walang solong kumikilos na NO/NC na mga variant, at ang katumpakan ng paulit-ulit na pagpoposisyon ay umaabot sa ±0.02 mm. Pinahuhusay ng na-optimize na konstruksyon ng makitid na clearance ang dust resistance. Available ang four-side sensor grooves, at opsyonal ang through-hole mounting. Gumagana ang mga built-in na magnetic ring sa M9 series reed switch para magpadala ng bukas/sarado na mga signal ng feedback sa PLC. Dahil sa transmission ng lever, ang epektibong clamping force ay bumababa nang husto sa pinahabang jaw overhang; Ang pag-verify ng torque ay kinakailangan sa panahon ng pagpili, at ang pag-clamping sa haba ng braso ay inirerekomenda sa loob ng 35 mm. Tamang-tama para sa pagpili at pag-flip ng malalaking diameter na tubular at irregular na workpiece sa mga miniature na robot end effector. Inirerekomenda ang MHW2 gear swing gripper kung kinakailangan ang power-off holding o mas malaking heavy-duty bore; Ang MHZ2 parallel gripper ay mas gusto para sa centered linear clamping.

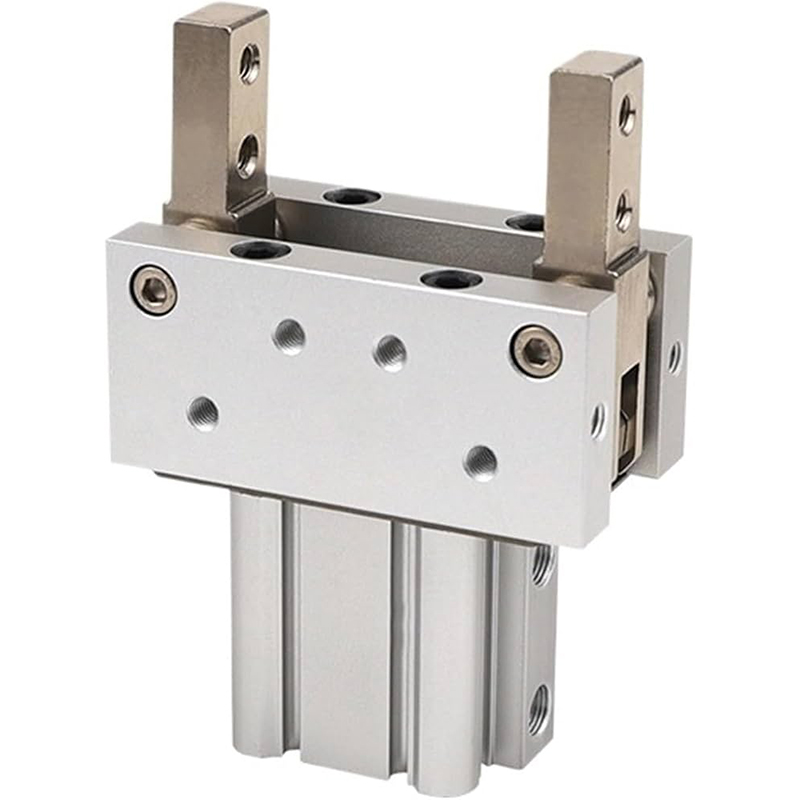

Ang SOLH MHT2 toggle-joint heavy-duty self-locking pneumatic gripper ay ganap na napagpapalit sa mga katumbas na modelo ng SMC. Ang toggle linkage dead-point structure ay nagpapalaki ng puwersa ng pag-clamping ng 3~5 beses. Ang mekanikal na self-locking ay nagsasagawa sa sandaling ganap na nakasara, na nagpapanatili ng higit sa 80% na puwersa ng pag-clamping pagkatapos ng pagkawala ng hangin upang maiwasan ang pagbagsak ng workpiece, perpekto para sa overhead na paghawak ng robot at mga istasyon na may mataas na kaligtasan. Ang mga sukat ng bore ay sumasaklaw sa 32/40/50/63 mm, inaalok sa karaniwang uri ng D at na-update ang magaan na variant ng DZ. Ang mga magnetic switch (M9BW) ay maaaring i-mount sa apat na gilid para sa flexible sensor arrangement. Nilagyan ng high-strength alloy steel jaws at wear-resistant linkages, sinusuportahan nito ang pangmatagalang walang langis na tuluy-tuloy na operasyon. Ang anggulo ng swing ay limitado sa loob ng 23°~28°, kaya dapat ma-verify ang clearance ng workpiece sa panahon ng pagpili. Malawakang ginagamit para sa mga automotive na bahagi, cast at forged na bahagi, heavy-duty na machine tool loading at mga safety fixture para sa pressing equipment. Hindi tulad ng mga ordinaryong parallel grippers na walang pag-lock ng function, ang MHT2 ay ang gustong solusyon para sa mabibigat na load na nangangailangan ng anti-drop na proteksyon.

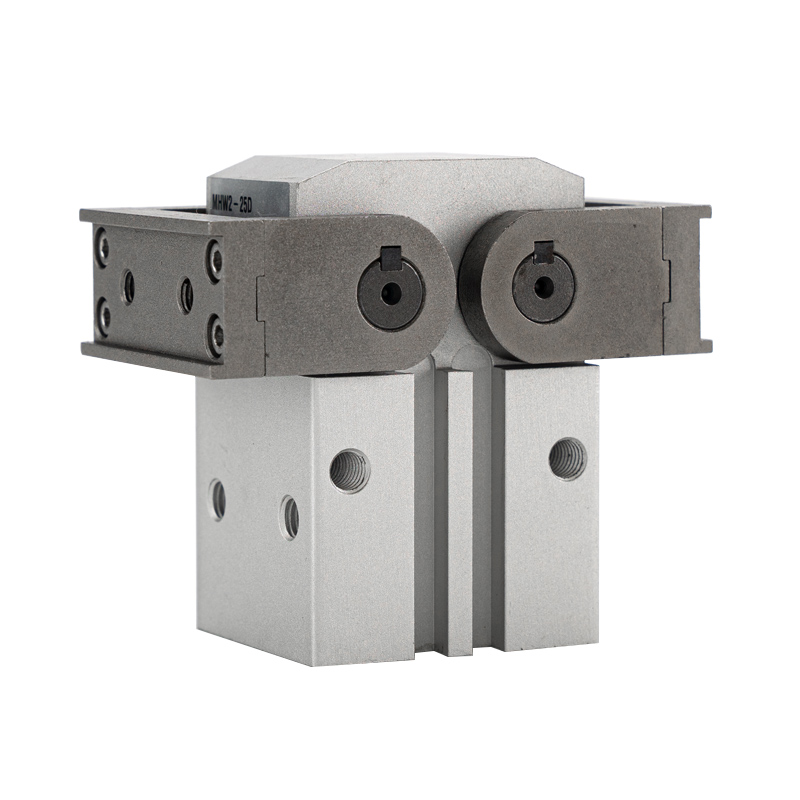

Ang SOLH MHW2 rack-and-pinion 180° swing pneumatic gripper ay ganap na mapapalitan ng mga katumbas na modelo ng SMC. Ang rack at pinion gear drive ay nagbibigay-daan sa symmetrical synchronous jaw swing, ang bawat jaw ay umiikot nang hanggang 90° para sa kabuuang 180° na pagbubukas, na may error sa pag-synchronize na ≤0.1° upang magarantiya ang balanseng pag-clamping at maiwasan ang pagdulas ng workpiece. Ang mga sukat ng bore ay mula 20 hanggang 50 mm sa purong double acting configuration. Ang mga panga ay nakatayo patayo sa katawan sa ganap na pagbukas, pinapaliit ang okupado na espasyo at pinapadali ang mekanikal na pag-iwas at pag-flip ng workpiece. Nagtatampok ang hard-anodized square aluminum body ng mga four-side sensor grooves para sa hindi pinaghihigpitang pag-install ng magnetic switch. Sinusuportahan ng na-optimize na dust-proof na sealing ang mahabang cycle na operasyon sa mga maalikabok na workshop. Kung ikukumpara sa cam-driven na MHY2, ang MHW2 ay naghahatid ng mas mataas na kapasidad ng pagkarga at mas mahusay na pag-synchronize; hindi tulad ng toggle MHT2, wala itong power-off na self-locking ngunit nagbibigay ng mas malaking swing angle. Malawakang ginagamit para sa pag-flip at paghawak ng mga medium-load na workpiece (1~20kg), mga karton, malalaking plastic na bahagi at paglo-load/pagbabawas sa mga nakakulong na istasyon ng automation.

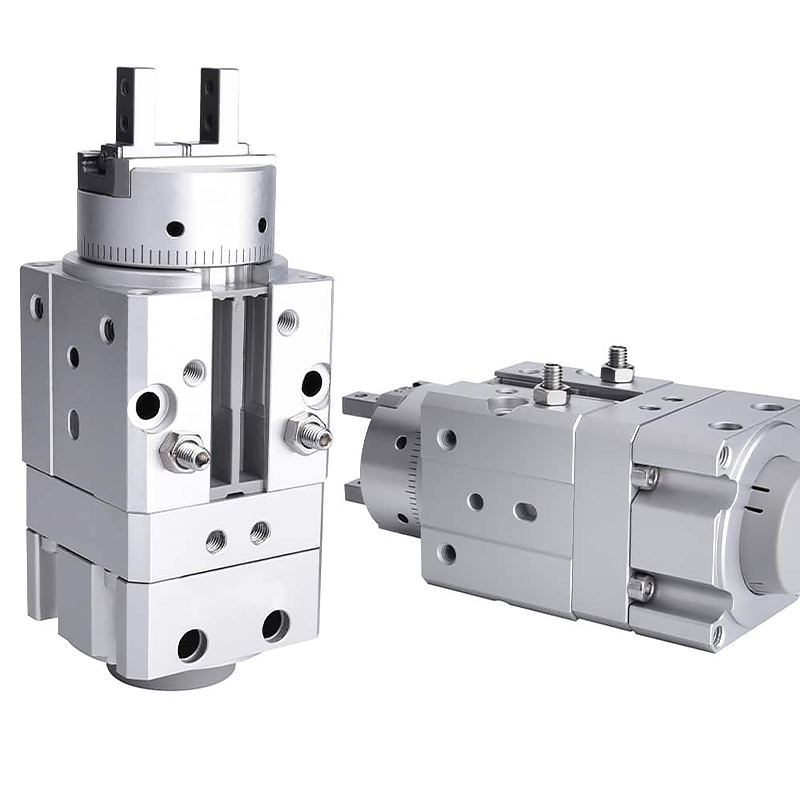

Ang SOLH MRHQ vane-type integrated rotary gripper ay ganap na napapapalitan ng mga katumbas na modelo ng SMC. Pinagsasama nito ang isang vane rotary module at parallel air gripper sa isang actuator, na pinapalitan ang split combination ng rotary table at hiwalay na finger cylinder. Ang kabuuang haba ay pinaikli ng humigit-kumulang 20% ​​at ang pagkagambala sa pag-drag ng tubing sa panahon ng pag-ikot ay inaalis. Ang mga sukat ng bore ay sumasaklaw sa 10/16/20/25 mm na may karaniwang 90° at 180° na bersyon ng pag-ikot. Ang mga end stop screw ay nagbibigay-daan sa ±10° kabuuang angular fine adjustment. Ang double-acting parallel jaw ay nakakamit ng repeat positioning accuracy na ±0.01 mm. Limang mounting surface kasama ng locating bosses at pin hole ay nagbibigay-daan sa mabilis na pagsentro at multi-orientation na pagpupulong. Sinusuportahan ng mga built-in na magnetic ring ang hanggang apat na M9 series reed switch para makita ang parehong mga rotary limit at jaw open/closed status para sa buong PLC interlock control. Gumagamit ng oil-free na self-lubricating na istraktura, malawak itong ginagamit para sa workpiece gripping, flipping at conversion ng direksyon sa nakakulong na espasyo na 3C electronics at mga linya ng automation ng packaging para sa magaan at katamtamang karga mula 0.1 hanggang 5 kg. Kinakailangan ang pinakamababang 30% safety margin sa pagpili ng load.
