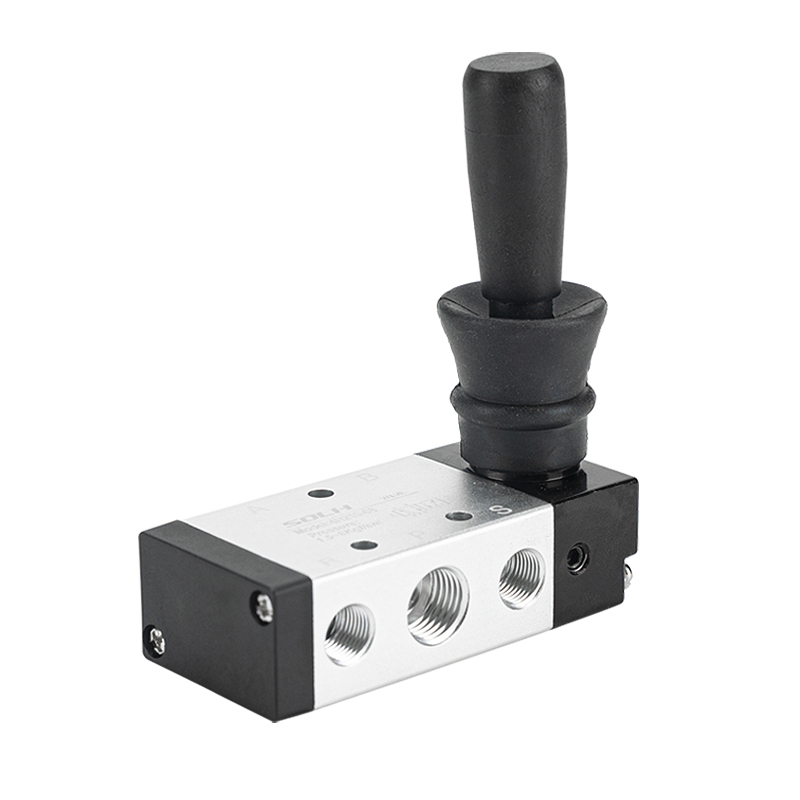

Brand: SOLH ng Richge Technology | 5/2 5/3 Way Hand Lever Pneumatic Valve para sa Manual na Debug at Safety Stop
Ang serye ng SOLH 4H ay isang pamantayan ng AirTAC5/2 way at 5/3 way manual lever directional control valve, na kilala rin bilang hand-operated spool valve. Pinapalitan nito ang mga pneumatic circuits sa pamamagitan lamang ng manual lever operation na walang electric o pneumatic control signals. Malawakang ginagamit para sa manu-manong pag-debug ng kagamitan, paghinto ng pang-emergency na kaligtasan, at kontrol ng pag-jog ng cylinder, nagtatampok ito ng precision spool structure at matibay na aluminum alloy body na may mga dual positioning mode ng spring reset at steel ball locking. Ganap na mapagpapalit sa 4V solenoid valves at 4A pneumatic valves, ito ay isang unibersal na manual control component para sa standard pneumatic system.
1.1 Karaniwang 5-Port Interface Definition
• P Port: Pangunahing naka-compress na air inlet port
• A/B Working Ports: Mga dual output port para sa pagkonekta ng mga double-acting na cylinder upang kontrolin ang extension at retraction stroke
• R/S Exhaust Ports: Pressure relief exhaust port, tugma sa karaniwang pag-install ng muffler para sa pagbabawas ng ingay
• Drive Mode: Straight manual lever toggle operation
• Tampok na Pang-istruktura: High-precision spool type, high-strength aluminum alloy body, spring reset / steel ball positioning structure para sa stable na operasyon
2.1 Uri ng Spring Manual Reset (4H210/310/410)
• Prinsipyo sa Paggawa: I-toggle ang lever upang baligtarin ang air circuit; awtomatikong nagre-reset ang pingga sa pamamagitan ng puwersa ng tagsibol pagkatapos bitawan ang mga kamay.
• Mga Pangunahing Katangian: Instant reset na may hand release, mahusay na anti-misoperation performance at mataas na operational safety.
• Karaniwang Modelo: 4H210-08 (G1/4 port, 5/2 way spring reset manual valve)
2.2 Uri ng Manu-manong Pag-lock (4H210L/310L)
• Prinsipyo sa Paggawa: Nilagyan ng lever self-locking structure. Pinapanatili ng balbula ang baligtad na posisyon pagkatapos mag-togg at nangangailangan ng manu-manong pag-reset upang makabalik.
• Mga Pangunahing Katangian: Matatag na pagpoposisyon at pangmatagalang paghawak sa posisyon, epektibong pumipigil sa hindi sinasadyang pagpindot at maling operasyon, na angkop para sa matagal na mga kondisyon sa pagtatrabaho.
• Karaniwang Modelo: 4H210L-08 (G1/4 port, 5/2 way locking manual valve)
Ang 4H230/330/430 series na 5/3 way manual valve ay nagpapatupad ng dual-stable na steel ball positioning na disenyo, na may tatlong propesyonal na middle position na function para matugunan ang mga advanced na pneumatic control na kinakailangan.
• Closed Center (C Type): Ganap na sarado sa gitnang posisyon. Napagtatanto ang pag-lock ng cylinder, pressure holding at anti-falling na proteksyon para sa mga suspendido at patayong istasyon.Karaniwang Modelo: 4H230C-08
• Exhaust Center (E Type): Ang mga gumaganang port ng A/B ay nakikipag-ugnayan sa mga exhaust port sa gitnang posisyon. Ang system ay ganap na naglalabas ng presyon, nagbibigay-daan sa libreng cylinder floating, manual na pag-debug ng kagamitan at proteksyon sa kaligtasan.Karaniwang Modelo: 4H230E-08
• Pressure Center (Uri ng P): Nakikipag-ugnayan ang P air inlet sa mga A/B port sa gitnang posisyon, na kino-convert ang double-acting cylinder sa single-acting na output para sa sabay-sabay na pag-clamping at puwersang kontrol sa balanse.Karaniwang Modelo: 4H230P-08

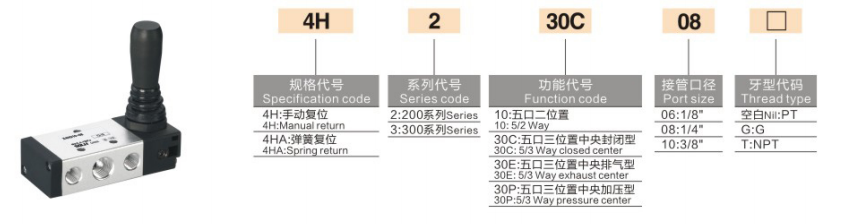

1. Logic ng Coding: 4H [Size Code] [Function Code] - [Port Size]
|
Segment ng Code |
Detalyadong Depinisyon |
|
4H |
5/2 at 5/3 way manual lever valve series |
|
Code ng Laki |
2=200(G1/4"); 3=300(G3/8"); 4=400(G1/2") |
|
Code ng Pag-andar |
10=5/2 way spring reset; 10L=5/2 way na uri ng locking; 30C/30E/30P=5/3 way sarado/exhaust/pressure center |
|
Laki ng Port |
06=G1/8", 08=G1/4", 10=G3/8", 15=G1/2" |
2. Pangunahing Mga Karaniwang Modelo
• 4H210-08: 5/2 way spring reset, G1/4 port universal manual valve
• 4H210L-08: 5/2 na paraan na self-locking pang-matagalang posisyon na may hawak na uri
• 4H230C-08: 5/3 way closed center, cylinder pressure holding at locking model
• 4H310-10: 5/2 way spring reset, G3/8 large flow manual control valve
|
Item ng Parameter |
Pagtutukoy |
|
Medium ng Paggawa |
Naka-filter na naka-compress na hangin (katumpakan ng pagsasala ≥40μm) |
|
Saklaw ng Presyon sa Paggawa |
0.15～0.8MPa |
|
Presyon ng Katibayan |
1.2MPa |
|
Saklaw ng Temperatura ng Paggawa |
-20 ℃～+70 ℃ |
|
Kinakailangan sa Lubrication |
Lube-free na disenyo (opsyonal na pagpapadulas para sa mga espesyal na kondisyon sa pagtatrabaho) |
|
4H210-08 Parameter ng Daloy |
Epektibong lugar 17.0mm², Cv=1.0 |
|
4H310-10 Parameter ng Daloy |
Epektibong lugar 28.0mm², Cv=1.65 |
|
Materyal sa Katawan |
Mataas na lakas ng aluminyo na haluang metal |
• Pure Manual Explosion-Proof Safety Performance: Walang kinakailangang mga de-koryenteng sangkap at suplay ng kuryente, walang panganib sa spark. Perpektong angkop para sa pag-debug ng kagamitan, pagpapatakbo ng emergency stop at manu-manong kontrol sa mga nasusunog, sumasabog at maalikabok na kapaligiran.
• Mga Dual Positioning Mode para sa Mga Buong Sitwasyon: Uri ng spring reset para sa instant na pag-reset ng kaligtasan at anti-misoperation; uri ng pag-lock para sa pangmatagalang matatag na paghawak sa posisyon, sumasaklaw sa panandaliang pag-jog at pangmatagalang kondisyon sa pagtatrabaho.
• Maraming Nagagawang Tatlong Posisyon sa Gitnang Pag-andar: Nilagyan ng C/E/P na tatlong gitnang mode para mapagtanto ang cylinder locking at pressure holding, system safety pressure relief at synchronous clamping balance control.
• Flexible at Pangkalahatang Pag-install: Sinusuportahan ang panel mounting at base mounting na may multi-angle fixed installation. Ganap na unibersal at mapagpapalit sa 4V electric control valve at 4A pneumatic control valve sa mga sukat ng pag-install.
• Matatag at Matibay na Operasyon: Tinitiyak ng precision spool matching at steel ball positioning structure ang malinaw na pakiramdam ng kamay, malulutong na pag-reverse, mababang friction at mahabang buhay ng serbisyo.
• Manu-manong pag-debug, pagpapatakbo ng pag-jog at kontrol sa kaligtasan ng pagpapanatili ng mga double-acting na cylinder
• Safety door interlock at emergency stop pneumatic circuits, manual control para sa explosion-proof zone
• Manu-manong reversing control para sa non-power equipment at automated production lines
• On-site na pagpapalit at pag-debug ng 4V electromagnetic valve at 4A pneumatic valve para sa flexible switching ng electric/pneumatic/manual control mode
Ang serye ng SOLH 4H ay isang unibersal na 5/2 at 5/3 way manual lever valve na may reset/locking dual positioning at C/E/P na tatlong gitnang function. Nagtatampok ng purong manual na operasyon sa kaligtasan at 4V/4A na buong pagpapalit, ito ang karaniwang hand-operated valve para sa pneumatic system manual debugging at safety emergency stop control.
