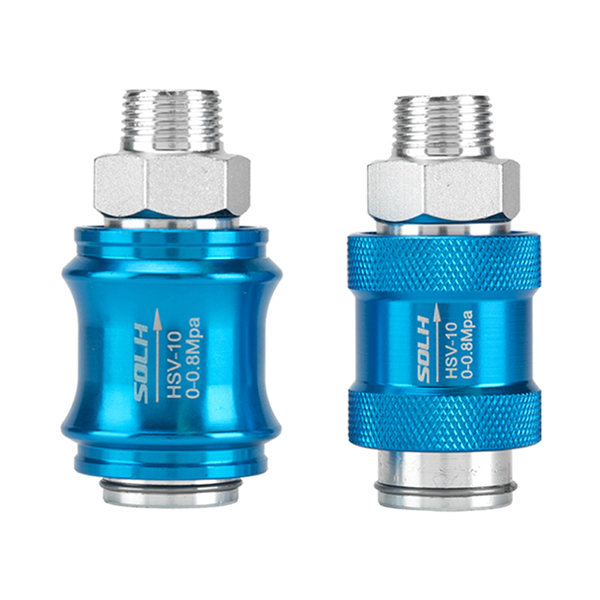

HSV Series 3/2 Way Hand Slide Valve | Straight Through Pneumatic Source Slide Switch

Brand: SOLH ng Richge Technology | 3/2 Way Self-Locking Hand Slide Valve para sa Pneumatic Circuit Manual On-Off at Pressure Relief

1. Pangkalahatang-ideya ng Produkto

     Ang serye ng SOLH HSV ay isang pamantayan3/2 way hand slide pneumatic valve na may straight-through na manggas na push-pull na istraktura, ganap na sumusunod sa mga detalye ng serye ng AirTAC HSV at pangkalahatang napagpapalit sa mga domestic na katumbas na modelo. Gumagamit ng di-spring na self-locking na disenyo, napagtanto nito ang supply ng hangin sa pamamagitan ng pasulong na pagtulak at pag-alis ng presyon sa pamamagitan ng paatras na paghila. Gamit ang built-in na lohika ng tambutso, ang balbula ay agad na naglalabas ng natitirang presyon mula sa mga pipeline sa likuran kapag nagsasara. Ito ay propesyonal na inilapat bilang manual main switch para sa pneumatic branch circuits at air cut-off safety valve para sa pagpapanatili ng kagamitan, na nagtatampok ng matatag na self-locking at ligtas na pressure relief performance.

  1.1 Pangunahing Air Port Logic at Prinsipyo ng Pagpapatakbo

     • Kahulugan ng Air Port: P (air inlet), A (working outlet), R (built-in exhaust port)

     • Karaniwang Sarado na Estado: Nadiskonekta ang P-A circuit, nakabukas ang A-R circuit para sa tuluy-tuloy na tambutso

     • Nagtatrabaho Push State: P-A circuit na konektado para sa air supply, A-R circuit na sarado para sa pressure holding

     • Tampok sa pagpapatakbo: Axial sleeve push-pull operation na may mechanical self-locking structure, walang paglihis ng posisyon pagkatapos bitawan ang mga kamay

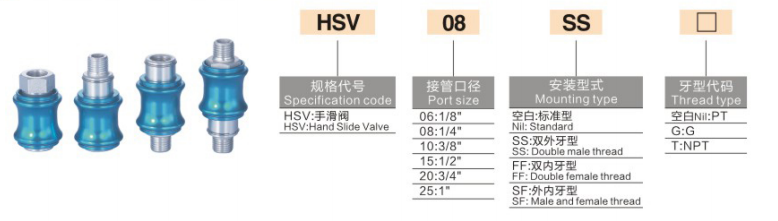

2. Mga Panuntunan sa Pag-cod ng Modelo at Mga Detalye ng Thread

  Logic ng Coding: HSV [Laki ng Port] - [Thread Structure Code] + [Thread Type Code]

 2.1 Detalye ng Laki ng Port

     • 06: G1/8 (PT1/8)

     • 08: G1/4 (PT1/4)

     • 10: G3/8 (PT3/8)

     • 15: G1/2 (PT1/2)

     • 20: G3/4

     • 25: G1

  2.2 Istruktura ng Thread Suffix Code

     • SF: Karaniwang istraktura, isang dulo panlabas na thread + isang dulo panloob na thread (pinakakaraniwang modelo)

     • SS: Dobleng panlabas na thread sa magkabilang dulo

     • FF: Dobleng panloob na thread sa magkabilang dulo

  2.3 Code ng Uri ng Thread

     • Default: PT taper thread

     • G: British standard parallel thread

     • T: NPT American standard taper thread

  Halimbawa ng Modelo: HSV08-SF | G1/4 port, standard one-external-one-internal thread hand slide valve, ang pinakamalawak na ginagamit na detalye sa merkado

 2.4 Mga Parameter ng Pangunahing Detalye ng Buong Serye

3. Mga Pangunahing Teknikal na Parameter

4. Structural Core Advantages

     • Inline na Straight-Through na Pag-install: Dinisenyo para sa serye na koneksyon sa pneumatic branch pipelines, walang base na kinakailangan, maaaring direktang sinulid at i-install sa gitna ng air pipe para sa simple at space-saving layout.

     • Ligtas na 3/2 Way Pressure Relief Logic: Hilahin upang maputol ang pagpasok ng hangin at palabasin ang lahat ng natitirang presyon mula sa likurang mga silindro at pipeline; itulak upang maibalik ang suplay ng hangin at pagpigil sa presyon. Epektibong inaalis ang mga natitirang panganib sa presyon sa panahon ng pagpapanatili ng kagamitan.

     • Maaasahang Pagganap ng Self-Locking: Mechanical positioning na self-locking structure, walang spring reset, stable positioning pagkatapos ng operasyon, walang aksidenteng displacement o air leakage.

     • Diversified Thread Matching: Maramihang mga istraktura at uri ng thread na opsyonal, perpektong tugma sa mabilis na mga kabit, panloob na mga kasukasuan ng sinulid at KQ2 air pipe para sa nababaluktot na on-site na pagpupulong.

     • Matibay na Anti-Corrosion Structure: Ang hard anodized aluminum body at stainless steel spool ay nakakamit ng wear resistance, oxidation resistance at pangmatagalang matatag na operasyon sa mga kumplikadong kapaligiran.

5. Pagkakaiba sa Pagpili: HSV Hand Slide Valve kumpara sa 4HV Hand Rotary Valve

6. Mga Karaniwang Sitwasyon ng Aplikasyon

     • Single Cylinder Branch Control: Naka-install sa pagitan ng air source at solenoid valve para magkaroon ng manual air cut-off at natitirang pressure relief para sa pagsara at pagpapanatili ng kagamitan.

     • Kagamitan Pangunahing Air Cut-Off: Naka-mount sa pangunahing air intake pipeline ng tooling equipment para sa pangkalahatang mabilis na pag-relieve sa pressure at ligtas na pagpapatakbo ng shutdown.

     • Vacuum Circuit Switching: Inilapat sa vacuum pump branch circuits para sa manu-manong start-stop control; hilahin ang balbula upang mabilis na mailabas ang presyon ng vacuum at matiyak ang ligtas na operasyon.

Isang Buod ng Pangungusap

     Ang serye ng SOLH HSV ay isang 3/2 na paraan na self-locking straight-through hand slide valve na may built-in na pressure relief function. Nagtatampok ng walang lube na operasyon, sari-saring mga opsyon sa thread at ligtas na residual pressure exhaust logic, ito ang karaniwang manual air source switch valve para sa pneumatic circuit maintenance at branch on-off control.
