4A Series 5/2 & 5/3 Way Pneumatic Control Valve | Pure Air Operated Directional Valve

Brand: SOLH ng Richge Technology

1. Pangkalahatang-ideya ng Produkto at Pangunahing Istraktura

     Ang serye ng SOLH 4A ay isang pamantayan ng AirTAC5/2 way at 5/3 way external pneumatic directional control valve, itinuturing bilang angpurong pneumatic na bersyon ng 4V series solenoid valves. Ganap na hinihimok ng mga signal ng hangin nang walang anumang mga de-koryenteng bahagi o electromagnetic coils, naghahatid ito ng intrinsically safe pneumatic switching performance. Dinisenyo para sa explosion-proof, non-power at safety interlock pneumatic circuits, nagtatampok ito ng spool-type na istraktura, maaasahang sealing at high-strength na aluminum alloy body, na nakakamit ng perpektong compatibility at interchangeability sa mainstream 4V series valves.

  1.1 Karaniwang 5-Port Interface Definition

     • P Port: Pangunahing naka-compress na air inlet port

     • A/B Working Ports: Output port para sa pagkonekta ng mga double-acting na cylinder para makontrol ang extension at retraction

     • R/S Exhaust Ports: Pressure relief exhaust port, tugma sa karaniwang pag-install ng muffler

     • Drive Mode: Panlabas na kontrol sa pneumatic, input ng mga signal ng hangin mula sa mga bilateral control port

     • Tampok ng Istraktura: Precision slide spool design, matibay na aluminum alloy body, stable at long-life sealing performance

2. 5/2 Way Pneumatic Control Valve (Basic Reversing)

  2.1 Single Pneumatic Control (4A110/210/310/410)

     • Prinsipyo sa Paggawa: Inilapat ang presyon ng hangin sa isang gilid na control port para sa pag-reverse ng balbula; awtomatikong pag-reset ng tagsibol pagkatapos ng paglabas ng presyon.

     • Mga Pangunahing Katangian: Fail-safe reset na disenyo na may air cut-off, simpleng istraktura at mataas na operational stability.

     • Karaniwang Modelo: 4A210-08 (G1/8 port, single air control, 5/2 way)

  2.2 Dobleng Pneumatic Control (4A120/220/320/420)

     • Prinsipyo sa Paggawa: Kahaliling presyon ng bilateral air control port; walang reset spring, nagpapanatili ng kasalukuyang posisyon ng balbula pagkatapos ng air cut-off gamit angfunction ng memory latching.

     • Mga Pangunahing Katangian: Mataas na katumpakan ng pagpoposisyon, operasyong nagtitipid ng enerhiya (walang kinakailangang tuluy-tuloy na supply ng hangin), matatag na paghawak sa posisyong naka-off.

     • Karaniwang Modelo: 4A220-08 (G1/8 port, double air control, 5/2 way)

3. 5/3 Way Double Pneumatic Control Valve (Precision Intermediate Control)

  Ang lahat ng 5/3 way 4A series na modelo (4A130/230/330/430) ay gumagamit ng double pneumatic control, na nilagyan ng tatlong propesyonal na middle position function para matugunan ang mga advanced na pneumatic control na kinakailangan.

     • Closed Center (C Type): Ang lahat ng mga port ay ganap na sarado sa gitnang posisyon. Napagtatanto ang cylinder locking, pressure holding at anti-falling na proteksyon para sa patayo at nasuspinde na mga istasyon.

     • Exhaust Center (E Type): Ang mga gumaganang port ng A/B ay nakikipag-ugnayan sa mga exhaust port sa gitnang posisyon. Ang system ay ganap na naglalabas ng presyon, na nagbibigay-daan sa libreng cylinder floating, manu-manong pag-debug at proteksyon sa kaligtasan ng kagamitan.

     • Pressure Center (Uri ng P): Nakikipag-ugnayan ang P air inlet sa parehong A/B port sa gitnang posisyon. Kino-convert ang double-acting cylinder sa single-acting na output, na angkop para sa sabay-sabay na pag-clamping at puwersang kontrol sa balanse.

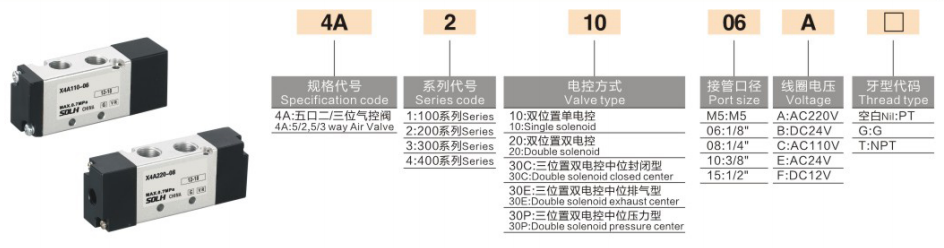

4. Mga Karaniwang Panuntunan sa Pag-cod ng Modelo at Mga Karaniwang Modelo

 1. Logic ng Coding: 4A [Size Code] [Control / Middle Function Code] - [Laki ng Port]

  2. Pangunahing Mga Karaniwang Modelo

     • 4A210-08: Single pneumatic control, 5/2 way, G1/4 port

     • 4A220-08: Double pneumatic control, 5/2 way, G1/4 port

     • 4A230C-08: Dobleng kontrol sa pneumatic, 5/3 way na saradong sentro, G1/4 port

     • 4A310-10: Single pneumatic control, 5/2 way, G3/8 malaking flow port

5. Universal Core Technical Parameters (AirTAC Standard)

6. Pangunahing Kalamangan ng Produkto

     • Intrinsic Explosion-Proof at Ligtas: Purong pneumatic na istraktura na walang mga de-koryenteng bahagi at spark. Ganap na madaling ibagay sa maalikabok, mahalumigmig, nasusunog at sumasabog na mga kapaligiran sa pagtatrabaho, na napagtatanto ang zero-risk na ligtas na operasyon.

     • Dual Control Memory Function: Ang mga double pneumatic control model ay nagpapanatili ng posisyon ng balbula pagkatapos ng air cut-off, na sumusuporta sa matagal na pagpoposisyon at pressure holding nang walang tuluy-tuloy na supply ng hangin, nakakatipid ng enerhiya at matatag.

     • Maraming Nagagawang Tatlong Posisyon sa Gitnang Pag-andar: Nilagyan ng C/E/P na tatlong middle mode para masakop ang cylinder locking, pressure relief free floating at synchronous clamping pressure stabilization demands.

     • 100% Universal Interchangeability: Mga pare-parehong sukat ng pag-install at mga parameter ng daloy na may mga 4V series solenoid valve, na nagpapagana ng direktang pagpapalit at pag-upgrade ng mga electric control system sa mga purong pneumatic system.

     • Matatag at Matibay na Pagganap: Precision spool structure na may mababang friction resistance, mababang startup pressure, mahusay na air tightness at mahabang buhay ng serbisyo na may lube-free na operasyon.

7. Mga Karaniwang Sitwasyon ng Aplikasyon

     • Double-acting cylinder pneumatic reversing control at mga sistema ng interlock sa kaligtasan ng kagamitan

     • Explosion-proof zone, non-power equipment, mining, chemical at coating industry pneumatic control circuits

     • Mga safety pneumatic circuit na nangangailangan ng air cut-off reset o pangmatagalang paghawak sa posisyon

     • Mga purong pneumatic logic system na binubuo ng mga hand valve, mechanical control valve at pneumatic travel valve

Isang Buod ng Pangungusap

  Ang serye ng SOLH 4A ay isang unibersal na 5/2 at 5/3 na paraan na purong pneumatic directional control valve na may single/double air control at tatlong C/E/P middle function. Nagtatampok ng intrinsic na kaligtasan at 4V series na mapagpalit na dimensyon, ito ang gustong core component para sa explosion-proof, non-electric at high-safety pneumatic control circuits.
