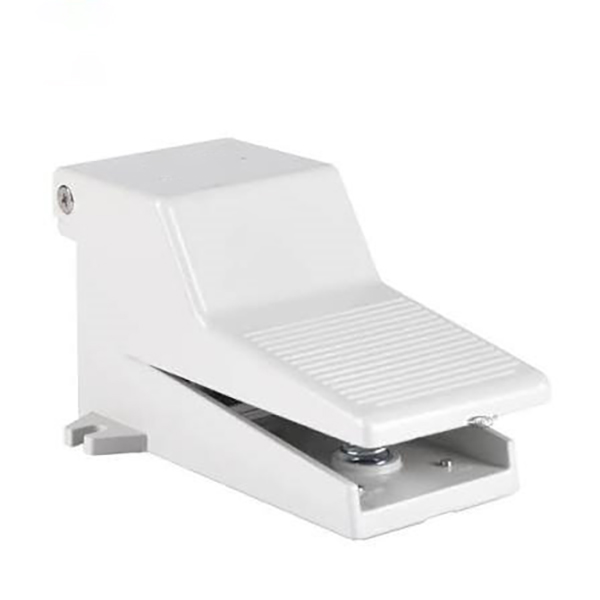

4F Series 5/2 Way Foot Pedal Valve | Direct Acting Full Aluminum Pneumatic Foot Valve

Brand: SOLH ng Richge Technology | Full Compatible na Kapalit para sa AirTAC 4F Series Foot Valve

1. Pangkalahatang-ideya ng Produkto

     Ang serye ng SOLH 4F ay isang propesyonal5/2 way pneumatic foot pedal directional valve ganap na katugma at mapagpapalit sa buong serye ng AirTAC 4F. Pinagtibay ang buong die-cast na aluminum alloy na katawan at pinalapot na non-slip foot pedal na may direct-acting spring reset structure, espesyal itong idinisenyo para sadouble-acting cylinder forward at reverse control. Ang buong serye ay sumasaklaw sa apat na uri na maaaring i-configure: karaniwang pag-reset sa sarili, L mekanikal na self-locking, G na pangharang na takip sa kaligtasan, at pagsasama ng LG locking + guard. Maaari itong manu-manong palitan ang mga solenoid valve para sa start-stop at directional switching ng kagamitan, na malawakang inilalapat sa mga tooling fixtures, stamping, riveting at industrial pneumatic control na mga sitwasyon.

  1.1 Core 5/2 Way Air Circuit Logic

     • Kahulugan ng Air Port: P (pangunahing air inlet), A/B (dual working outlet), R1/R2 (dual independent exhaust port)

     • Normal na Estado (Inilabas ang Pedal): Kumokonekta ang P sa B para sa suplay ng hangin; A kumokonekta sa R1 para sa tambutso, cylinder retracts at resets

     • Estado ng Paggawa (Pinindot ang Pedal): Kumokonekta ang P sa A para sa suplay ng hangin; Ang B ay kumokonekta sa R2 para sa tambutso, ang silindro ay umaabot at nagpapatakbo

     • Non-L Standard na Uri: Instant spring rebound reset pagkatapos bitawan ng paa para sa jog intermittent control

     • L Uri ng Pag-lock: Pindutin nang isang beses upang i-lock ang posisyon at mapanatili ang presyon ng hangin; pindutin muli upang i-unlock at i-reset ang pressure relief

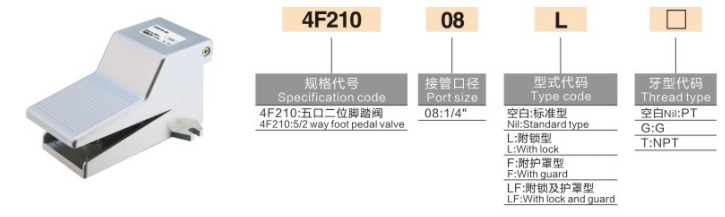

2. Mga Panuntunan sa Pag-cod ng Modelo at Kahulugan ng Suffix

     Logic ng Coding: 4F210 - [Laki ng Port] + [Function Suffix] - [Uri ng Thread]

  2.1 Pangunahing Modelo at Laki ng Port

     • 4F210: Universal mainstream 5/2 way foot valve base body

     • 06: G1/8 (PT1/8) thread port

     • 08: G1/4 (PT1/4) pangkalahatang pangunahing detalye

 2.2 Gabay sa Pagpili ng Suffix ng Core Function

  2.3 Suffix ng Uri ng Thread

     • Blankoo: PT taper thread (karaniwang default)

     • G: British standard G parallel thread

     • T: NPT American standard taper thread

  Halimbawa ng Modelo: 4F210-08 | G1/4 standard na self-reset foot valve; 4F210-08LG | G1/4 self-locking foot valve na may safety protective cover

3. Mga Pangunahing Teknikal na Parameter

4. Pagkakaiba sa Pagpili: 4F 5/2 Way vs 3F 3/2 Way Foot Valve

5. Structural Core Advantages

     • Dual Independent Exhaust Design: Nilagyan ng dalawang magkahiwalay na butas ng tambutso upang matiyak ang makinis na tambutso sa panahon ng pag-reverse ng cylinder, mabilis na pagtugon sa pagkilos at matatag na operasyon nang walang lag.

     • Anti-Slip Heavy-Duty Pedal: Roller textured pedal surface ay epektibong nagpapataas ng friction, na pinipigilan ang pagdulas sa panahon ng high-load stepping at pagpapabuti ng operational stability.

     • Matatag na Independent Locking Mechanism: Tinitiyak ng independiyenteng snap-fit ​​locking structure ang matatag na pagpoposisyon at magaan na pag-unlock. Tandaan: Hindi angkop para sa ultra-high frequency na tuluy-tuloy na epekto sa mga kondisyon sa pagtatrabaho.

     • Opsyonal na Proteksiyon na Cover sa Kaligtasan: Ang custom na plastic na dustproof na bantay ay epektibong umiiwas sa hindi sinasadyang pag-reverse na dulot ng pagkahulog ng mga workpiece o maling pagpindot ng mga tauhan, na nagpapahusay sa kaligtasan ng operasyon sa lugar.

     • Buong Aluminum Matibay na Istraktura: Ang integral na die-cast na aluminyo haluang metal na katawan ay nagtatampok ng mataas na tigas, paglaban sa epekto at mahabang buhay ng serbisyo para sa malupit na mga kapaligiran sa pagawaan ng industriya.

6. Mga Karaniwang Sitwasyon ng Aplikasyon

     • Double-Acting Cylinder Manual Control: Pinagmumulan ng hangin → 4F foot valve → double-acting cylinder. Napagtatanto ng uri ng self-reset ang extend-on-press at retract-on-release; Ang uri ng pag-lock ay nagpapanatili ng presyon ng pag-clamping para sa matagal na pagpoposisyon.

     • Kontrol ng Kagamitang Pang-industriya sa Pagproseso: Propesyonal na foot-operated directional switching para sa mga stamping machine, riveting machine at grinder fixtures, pagpapalaya ng mga kamay para sa mahusay na operasyon sa pagproseso.

     • On-Site Equipment Debugging: Pansamantalang palitan ang mga solenoid valve ng mga manual foot valve para sa pag-debug ng pneumatic circuit, na maginhawa para sa operasyon ng pagsubok ng kagamitan at pag-calibrate ng parameter.

Isang Buod ng Pangungusap

     Ang serye ng SOLH 4F ay isang full-aluminum 5/2 way direct-acting foot pedal valve na may mga opsyon sa self-reset, self-locking at anti-misoperation guard. Nagtatampok ng dual quick exhaust, malaking daloy at buong AirTAC compatibility, ito ang karaniwang pang-industriyang foot control valve para sa double-acting cylinder forward/reverse switching at mechanical processing pneumatic control.
