3F / 3FM Serye 3/2 Way Foot Pedal Valve | Karaniwang Nakasara Direct Acting Pneumatic Foot Valve

Brand: SOLH ng Richge Technology | Full Compatible na Kapalit para sa AirTAC 3F / 3FM Foot Valve

1. Pangkalahatang-ideya ng Produkto

     Ang serye ng SOLH 3F at 3FM ay3/2 way na direktang kumikilos na normal na nakasara ang pneumatic foot pedal valves, ganap na tugma at mapagpalit sa orihinal na mga modelo ng AirTAC 3F210 at 3FM210. Ang 3F210 ay gumagamit ng heavy-duty na die-cast na aluminum housing, habang ang 3FM210 ay nagtatampok ng magaan na mini plastic na istraktura. Ang parehong serye ay gumagamit ng built-in na disenyo ng tambutso na may karaniwang P/A/R air port logic. Nagsisilbi bilang hands-free pneumatic switching device, malawakang ginagamit ang mga ito para sa single-acting cylinder control, vacuum breaking, manual jog air circuit on-off, stamping at fixture clamping control.

  1.1 Core Air Port Logic at Prinsipyo ng Paggawa

     • Kahulugan ng Air Port: P (air inlet), A (working outlet), R (built-in exhaust port)

     • Normally Closed State (Inilabas ang Pedal): Sarado ang P inlet, Nakikipag-ugnayan ang isang port sa R ​​exhaust port upang agad na mailabas ang natitirang presyon ng cylinder

     • Estado ng Paggawa (Pinindot ang Pedal): Ang P-A circuit ay bubukas para sa suplay ng hangin, R exhaust port sarado upang mapanatili ang presyon

     • Locking Function (L Suffix): Nilagyan ng locking tab structure. Pindutin nang isang beses upang i-lock ang pedal para sa tuluy-tuloy na supply ng hangin; pindutin muli upang i-unlock at i-reset ang pressure relief

     • Karaniwang Pag-andar: Ang mga non-L na modelo ay instant na self-reset na uri, awtomatikong pinuputol ang hangin at naglalabas ng presyon pagkatapos na pakawalan ang paa

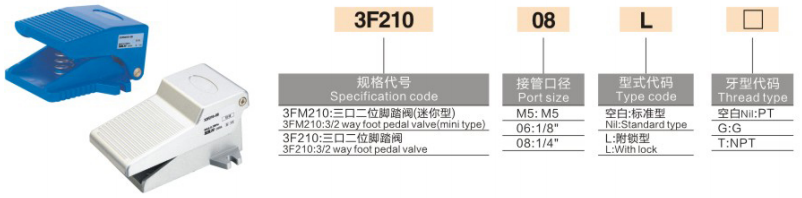

2. Mga Panuntunan at Depinisyon ng Model Coding

     Logic ng Coding: 3(F/FM)210 - [Laki ng Port] [L Locking] - [Uri ng Thread]

  2.1 Kahulugan ng Pabahay ng Serye

     • 3F210: Standard heavy-duty aluminum alloy housing 3/2 way foot valve

     • 3FM210: Mini magaan na plastic foot valve, compact size para sa pag-install ng makitid na espasyo

  2.2 Detalye ng Laki ng Port

     • M5: M5×0.8 fine thread (eksklusibo para sa 3FM mini model, micro pilot air control)

     • 06: G1/8 (PT1/8) karaniwang thread

     • 08: G1/4 (PT1/4) pangunahing pangkalahatang detalye para sa pang-industriyang tooling

  2.3 Function at Thread Suffix

     • L Panlapi: May self-locking na istraktura para sa matagal na paghawak ng presyon

     • Walang L: Mabilis na uri ng pag-reset sa sarili, awtomatikong pag-alis ng presyon pagkatapos bitawan ng pedal

     • Uri ng Thread: Blank=PT taper thread; G=British standard parallel thread; T=NPT American taper thread

     Halimbawa ng Modelo: 3F210-08L | G1/4 port aluminum alloy foot valve na may self-locking function; 3FM210-M5 | M5 thread mini plastic micro foot valve

  2.4 Talaan ng Paghahambing ng Detalye ng Buong Serye

3. Mga Pangunahing Teknikal na Parameter

4. Pinili na Pagkakaiba: 3F Aluminum Series vs 3FM Mini Plastic Serye

5. Functional na Pagkakaiba: Self-Reset vs Self-Locking

     • Uri ng Non-L Instant Self-Reset: Awtomatikong tumalbog ang pedal pagkatapos bitawan ng paa, pinuputol ang suplay ng hangin at nagpapakawala ng pressure mula sa port A. Ito ang pinakakaraniwang uri para sa pag-jogging at pasulput-sulpot na mga senaryo ng kontrol.

     • L Panlapi Self-Locking Uri: Pindutin nang isang beses upang i-lock ang pedal para sa tuluy-tuloy na supply ng hangin at pagpigil sa presyon; pindutin muli upang i-unlock at palabasin ang natitirang presyon. Espesyal na idinisenyo para sa matagal na presyon sa pagpapanatili ng mga pneumatic circuit.

6. Pagpapalit at Karaniwang Aplikasyon

  6.1 Katugmang Pagpapalit

     Ganap na pinapalitan ng SOLH 3F/3FM series ang orihinal na AirTAC 3F210/3FM210 series at domestic Xinchang/SOLIH na katumbas na mga modelo, at maaaring direktang mag-upgrade at palitan ang mga lumang FV320 foot pedal valve na may perpektong dimensional at functional na compatibility.

 6.2 Mga Karaniwang Sitwasyon ng Aplikasyon

     • Single-Acting Cylinder Foot Control: Pinagmumulan ng hangin → 3F foot valve → single-acting cylinder; ang silindro ay awtomatikong bumabalik at naglalabas ng presyon kapag ang pedal ay inilabas, na napagtatanto ang ligtas na pasulput-sulpot na operasyon.

     • Vacuum Suction Cup Pressure Relief: Hakbang upang magbigay ng hangin upang putulin ang vacuum; bitawan ang pedal upang maubos ang hangin at alisin ang lakas ng paghawak ng suction cup para sa mabilis na paglabas ng workpiece.

     • Kontrol sa Pagproseso ng Industriya: Manu-manong foot switching para sa maliliit na stamping machine, grinder at pneumatic fixture clamping system, nagpapalaya sa mga kamay para sa mahusay na operasyon.

Isang Buod ng Pangungusap

     Kasama sa SOLH 3F/3FM series 3/2 way na karaniwang saradong foot pedal valve ang mga heavy-duty na aluminum na self-reset/self-locking na modelo at mga mini lightweight na plastic na modelo. Nagtatampok ng IP54 dustproof at splash-proof na performance, walang lube na operasyon at ganap na AirTAC compatibility, ang mga ito ang karaniwang hands-free pneumatic switching valve para sa cylinder control, vacuum breaking at industrial tooling operation.
