M5 Series 5/2 Way Mechanical Valve | M5 Thread Stroke at Manual Control Valve

Brand: SOLH ng Richge Technology | 5/2 Way Spring Return Mechanical & Hand Control Valve na may M5×0.8 Thread

1. Pangkalahatang-ideya ng Produkto

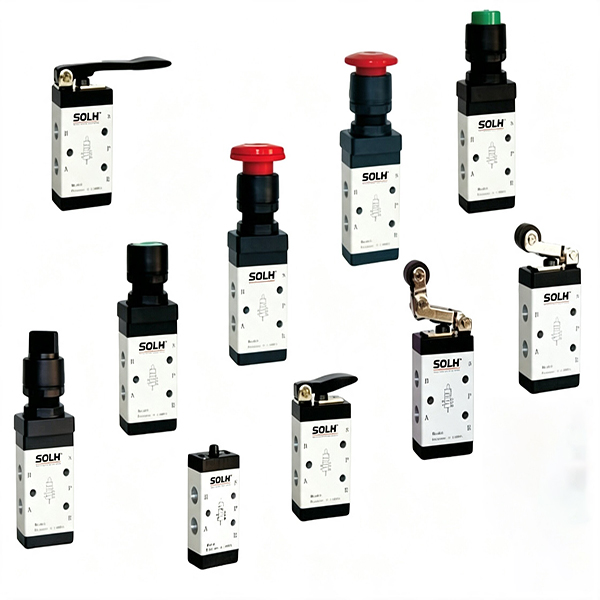

     Ang serye ng SOLH M5 ay isang propesyonal5/2 way na spool-type na mechanical valve na may pinag-isang M5×0.8 fine thread interface. Nagtatampok ng coil-free na disenyo, napagtanto nito ang pag-reverse ng air circuit sa pamamagitan lamang ng panlabas na mekanikal na puwersa at awtomatikong pag-reset ng spring. Malawakang inilapat para sa cylinder stroke limit positioning, in-place signal feedback at manu-manong start-stop na pneumatic control ng kagamitan. Ang buong serye ay sumasaklaw sa dalawang pangunahing uri: mechanical trigger (roller / plunger) at manu-manong kontrol (button / lever). Ito ay ganap na mapagpapalit sa AirTAC M5 series at unibersal na domestic mechanical valve para sa direktang pagpapalit.

  1.1 Karaniwang Depinisyon ng Air Port

     • P Port: Pangunahing compressed air inlet

     • A/B Working Ports: Kumonekta sa mga double-acting na cylinder para sa teleskopikong kontrol

     • R1/R2 Dual Exhaust Port: Mga side-mount na exhaust port ng valve body, direktang tugma sa pag-install ng micro muffler para sa pagbabawas ng ingay at pag-iwas sa alikabok

     • Pangunahing Pag-andar: 5/2 way spring return structure, awtomatikong nire-reset sa orihinal na estado pagkatapos maalis ang panlabas na puwersa

2. Model Coding at Gabay sa Pagpili ng Uri ng Ulo (Core Selection Basis)

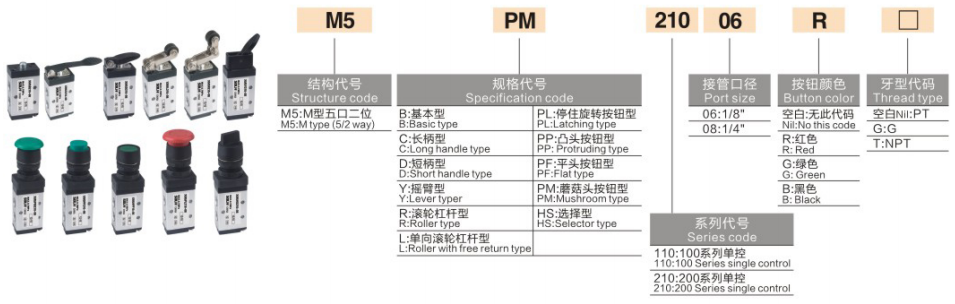

 1. Pinag-isang Panuntunan sa Pag-code: M5【Head Code】-05 (05 ay kumakatawan sa pinag-isang M5 thread port para sa buong serye)

 2. Halimbawa ng Modelo: M5R-05 | Roller lever type 5/2 way mechanical valve na may standard M5 thread port

3. Mga Pangunahing Teknikal na Parameter

4. Structural Core Advantages

     • Balanse na Istraktura ng Spool: Gumagamit ng balanseng disenyo ng slide spool, walang interference sa back pressure ng air source. Nangangailangan lamang ng maliit na panlabas na puwersa upang makumpleto ang pag-reverse na aksyon na may sensitibo at magaan na operasyon.

     • Dual Split Exhaust Design: Independent R1/R2 bilateral exhaust port na may panlabas na layout. Direktang i-install ang mga micro muffler upang mapagtanto ang mahusay na pagbabawas ng ingay at paghihiwalay ng alikabok, na tinitiyak ang matatag na pangmatagalang operasyon.

     • Pag-install ng Multi-Anggulo: Ang itaas at ibabang bahagi ng katawan ng balbula ay nakalaan na may mga mounting hole, na sumusuporta sa arbitrary na anggulo na nakapirming pag-install upang umangkop sa iba't ibang mga layout ng espasyo ng kagamitan.

     • Full Series Universal Interchangeability: Pinag-isang kabuuang sukat ng katawan ng balbula para sa buong serye ng M5, tugma sa parehong detalye ng manifold base para sa libreng pagpapalit at modular na pagpupulong.

5. Mga Pansuportang Accessory at Manifold Base

     • M5 Manifold Base (M5M): 1F/2F/3F multi-link manifold plates, na napagtatanto ang sentralisadong P-port air supply, pinapalitan ang nakakalat na single-valve piping upang gawing simple ang layout ng circuit.

     • Pagsuporta sa mga Auxiliary: M5 hanggang G1/8 na binabawasan ang mga tuwid na kabit, M5 micro muffler, M5 quick connector (tutugma sa φ3/φ4 air pipe), mga fixed mounting bracket.

6. Pagkakaiba ng Pinili: M5 vs S3 Mechanical Valve

7. Mga Classic na Application Circuit

     • Kontrol sa Limitasyon ng Silindro: Ang cylinder baffle ay nagti-trigger ng M5R roller mechanical valve, naglalabas ng pilot air signal upang kontrolin ang 4V solenoid valve, na napagtatanto ang awtomatikong pag-reverse kapag naabot ng cylinder ang itinalagang posisyon.

     • Manu-manong Start-Stop Control: Direktang kinokontrol ng M5PP mushroom button valve ang teleskopiko na pagkilos ng mga maliliit na double-acting cylinder para sa on-site na manual na operasyon.

     • Assembly Line Tooling Detection: Ang M5B plunger top rod valve ay gumaganap bilang isang mold in-place detection switch upang mapagtanto ang awtomatikong pneumatic logic na nagpapalitaw para sa pagpoposisyon ng tooling.

Isang Buod ng Pangungusap

     Ang serye ng SOLH M5 ay isang full-functional na 5/2 way spring return mechanical valve na may pinag-isang M5×0.8 thread. Pinagsasama ang limitasyon ng mekanikal na stroke at maramihang mga mode ng manual na kontrol, nagtatampok ito ng sensitibong pagkilos, matibay na pagganap at unibersal na pagpapalit, bilang ang ginustong micro pneumatic control component para sa cylinder signal feedback at equipment manual pneumatic switching.
