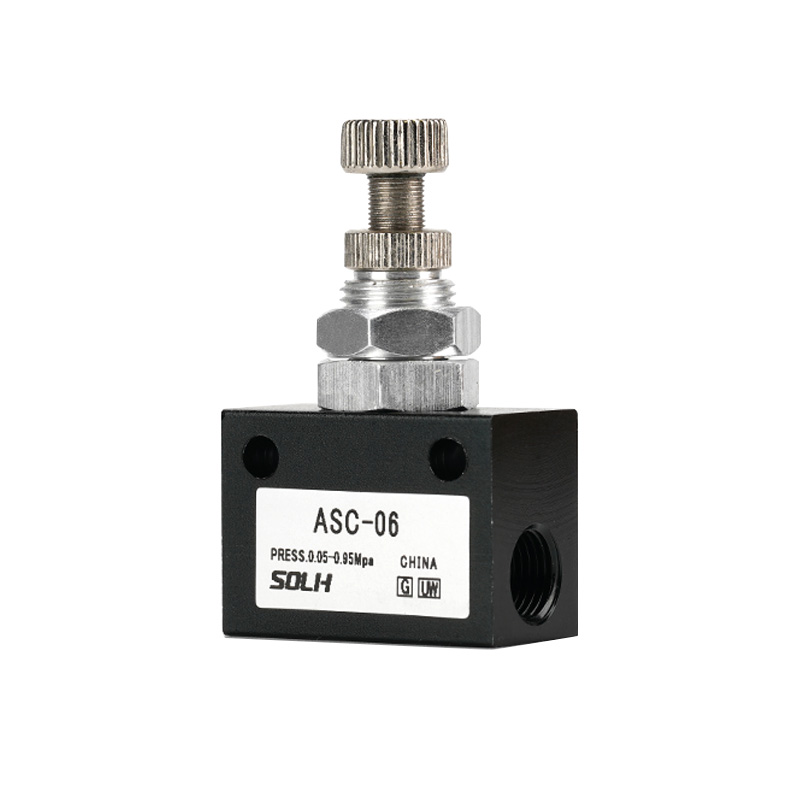

Serye ng ASC One-Way Throttle Valve | Aluminum Alloy In-Line Pneumatic Speed ​​Control Valve

Brand: SOLH ng Richge Technology | Universal AirTAC Standard Pneumatic Flow Control Valve

1. Pangkalahatang-ideya ng Produkto

     Ang serye ng SOLH ASC ay isangcost-effective na aluminum alloy in-line na one-way na throttle valve malawak na pinagtibay sa Chinese pneumatic market. Nagtatampok ito ng parehong mga pangunahing pneumatic function gaya ng AS series ngunit gumagamit ng mas matibay na sinulid na in-line na istraktura ng pag-install na may all-aluminum square body. Dinisenyo para sa karaniwang regulasyon ng bilis ng cylinder, napagtatanto nito ang libreng forward air intake at tumpak na kontrol sa throttling ng tambutso. Sa pamamagitan ng compact na istraktura, matatag na pagsasaayos at mga detalye ng unibersal na thread, ito ang pangunahing solusyon sa pang-ekonomiyang kontrol ng bilis para sa mga pangkalahatang automated na pneumatic circuit.

2. Core Working Function (Prinsipyo ng Exhaust Throttling)

     Ang balbula ng ASC ay sumusunod sa pamantayanexhaust throttling control logic, ang pinaka-maaasahang paraan para sa regulasyon ng bilis ng pneumatic cylinder:

     • Forward Air Intake (Cylinder Extension): Ang built-in na check valve ay ganap na bumukas, na nagbibigay-daan sa halos walang harang na straight-through na airflow na may zero flow loss, na tinitiyak ang mabilis at maayos na pagkilos ng cylinder.

     • Baliktad na Tambutso (Pagbabawas ng Silindro): Awtomatikong nagsasara ang check valve. Ang maubos na hangin ay dumadaan sa precision needle valve para sa adjustable throttling, na napagtatanto ang tumpak na cylinder retraction speed control.

      •Pangunahing Aplikasyon: Tumpak na ayusin ang extension o bilis ng pagbawi ng mga double-acting cylinders; ang exhaust-side throttling ay ang pinakakaraniwang ginagamit at matatag na paraan ng regulasyon ng bilis ng pneumatic sa mga pang-industriyang sitwasyon.

3. Mga Panuntunan sa Pag-cod ng Modelo at Detalye ng Thread

     Format ng Coding: ASC[Size Series]-[Thread Caliber]+[Thread Suffix]

  3.1 Sukat at Kahulugan ng Kalibre

     • 100 Serye: 06 = G1/8 (PT1/8)

     • 200 Serye: 08 = G1/4 (PT1/4) | Karamihan sa unibersal na pangunahing modelo

     • 300 Serye: 10 = G3/8 (PT3/8), 15 = G1/2 (PT1/2)

  3.2 Suffix ng Uri ng Thread

     • Blanko: Karaniwang PT taper thread (default)

     • G: British standard G parallel thread

     • T: NPT American standard taper thread

4. Mga Detalye at Mga Parameter ng Daloy ng Buong Serye

5. Mga Pangunahing Teknikal na Parameter

6. Mga Structural Features at Mga Tagubilin sa Pag-install

     • Pinagsamang Aluminum Alloy Square Body: Compact at magaan na istraktura na may mataas na lakas ng istruktura, hindi madaling ma-deform. Gumagamit ng buong sinulid na in-line na disenyo nang walang built-in na push-fit joints, na nangangailangan ng magkahiwalay na pipe fitting para sa tubing connection, na nagtatampok ng malakas na compatibility at mataas na tibay.

     • I-clear ang Pagkilala sa Direksyon ng Daloy: Standard flow arrow na minarkahan sa valve body, na tumuturo sa cylinder side (exhaust throttling direction) para maiwasan ang reverse installation errors at matiyak ang tamang speed regulation logic.

     • Nakaka-lock na Anti-Vibration Adjustment: Nilagyan ng top adjustment knob at lock nut. Pagkatapos ng setting ng parameter ng bilis, maaaring i-lock ang nut upang maiwasan ang pag-anod ng parameter na dulot ng vibration ng kagamitan, na nagpapanatili ng pangmatagalang matatag na operasyon.

     • Omnidirectional na Pag-install: Sinusuportahan ang di-makatwirang pag-install ng anggulo na walang limitasyon sa direksyon, na umaangkop sa iba't ibang kumplikadong kapaligiran ng layout ng pipeline sa site.

     • Sensitibo at Tumpak na Regulasyon: Tinitiyak ng precision needle valve core ang makinis na stepless speed adjustment, epektibong nilulutas ang cylinder jitter at hindi matatag na mga problema sa bilis.

7. Pagkakaiba ng Core Selection: ASC vs AS Series

8. Propesyonal na Gabay sa Pagpili

     • Micro Cylinder at Small Flow Circuit: PumiliASC100-06 (G1/8), angkop para sa φ12–φ20 small-bore cylinders at precision micro pneumatic control.

     • Mga Karaniwang Ordinaryong Silindro (Pinaka-Universal): PumiliASC200-08 (G1/4), tumutugma sa φ12–φ40 conventional cylinders, na naaangkop sa karamihan ng mga awtomatikong linya ng produksyon, packaging at clamping equipment.

     • Malaking Bore Cylinder at High Flow Demand: PumiliASC300-10 (G3/8) /ASC300-15 (G1/2), para sa φ50 at mas mataas na mga malalaking silindro at high-speed heavy-load na pneumatic system.

Isang Buod ng Pangungusap

     Ang serye ng SOLH ASC ay isang unibersal na aluminyo na haluang metal na may sinulid na one-way na exhaust throttle valve, na nagtatampok ng libreng paggamit at tumpak na regulasyon ng bilis ng tambutso, nakakandadong anti-vibration na istraktura at cost-effective na pagganap. Ito ang ginustong matipid na speed control valve para sa karaniwang pneumatic cylinder reciprocating motion, malawak na katugma sa AirTAC domestic pneumatic system.
