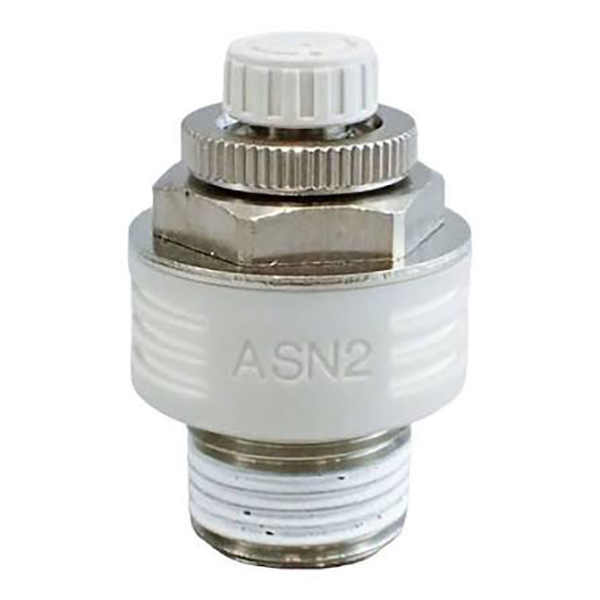

ASN2 Series Exhaust Throttle Valve na may Silencer

ASN2 Series Exhaust Throttle Valve na may Silencer | Pinagsamang Speed ​​Control at Noise Reduction Valve

Brand: SOLH ng Richge Technology | SMC Compatible Integrated Pneumatic Throttle Silencer Valve

1. Pangkalahatang-ideya ng Produkto

     Ang serye ng SOLH ASN2 ay isangall-in-one na exhaust throttle valve na may built-in na silencer, espesyal na idinisenyo para sa direktang pag-mount sa EXH exhaust port ng mga pneumatic solenoid valve. Pinagsasama nito ang regulasyon ng bilis ng tambutso at mga function ng pagbabawas ng ingay sa isang yunit, na inaalis ang pangangailangan para sa hiwalay na pag-install ng silencer. Pinagtibay ang precision needle valve throttling structure at anti-drop adjustment na disenyo, ang na-upgrade na resin-type na ASN2-A ay nagtatampok ng magaan na katawan, tumpak na pagsasaayos ng sukat at push-down locking function. Ito ay isang cost-effective, space-saving at high-stability exhaust speed control solution para sa standard pneumatic solenoid valve circuits.

2. Mga Pangunahing Pag-andar at Mga Kalamangan

     • Espesyal na Pag-install ng Solenoid EXH Port: Iba sa cylinder-end throttle valves, ang ASN2 ay eksklusibong naka-install sa solenoid valve exhaust port para sa propesyonal na outlet throttling speed regulation, na nag-optimize sa pangkalahatang pneumatic circuit layout.

     • Precision Exhaust Throttling Logic: Standard outlet throttling control; Ang clockwise rotation ay nagpapababa ng airflow para sa mas mabagal na cylinder movement, ang counterclockwise rotation ay nagpapataas ng airflow para sa mas mabilis na pagkilos, na napagtatanto ang stepless speed adjustment.

     • High-Efficiency Integrated Silencer: Built-in na high-performance na istraktura ng pagbabawas ng ingay, na nakakamit ng higit sa 20dB na pagbabawas ng ingay kahit na sa ilalim ng maximum na mga kondisyon ng daloy, na epektibong nilulutas ang pneumatic exhaust noise pollution.

     • Needle Valve Anti-Drop Structure: Ang adjustment knob ay gumagamit ng anti-loosening at anti-drop na disenyo, na pumipigil sa pagbagsak ng knob at paglihis ng parameter na dulot ng pangmatagalang vibration ng kagamitan, na tinitiyak ang matatag na pangmatagalang operasyon.

3. Mga Panuntunan sa Pag-cod ng Modelo at Kahulugan ng Depinisyon

     Karaniwang Halimbawa ng Modelo: ASN2-02A

     • ASN2: Series code para sa pinagsamang exhaust throttle valve na may silencer

     • Kodigo ng Kalibre: M5 (M5×0.8) / U10 / 32 / 01(R1/8) / 02(R1/4) / 03(R3/8) / 04(R1/2)

     • Isang Suffix: Na-upgrade ang magaan na uri ng resin, nilagyan ng push-down locking structure at precision scale window

     • S Suffix: Ang thread na pre-coated na may sealing agent para sa pinahusay na higpit

     • N Suffix: NPT American standard na thread (default R thread na walang suffix)

4. Mga Detalye at Parameter ng Buong Serye

5. Mga Pangunahing Teknikal na Parameter

6. Na-upgrade na Mga Tampok ng ASN2-A Resin Type

     • Napakagaan na Disenyo: Gumagamit ng mataas na lakas na materyal ng resin, nabawasan ang timbang ng humigit-kumulang 80% kumpara sa tradisyonal na pangunahing katawan ng metal, na nagpapaliit ng pagkarga sa solenoid valve exhaust port.

     • Window ng Precision Scale: Nilagyan ng vernier scale indicator, na sumusuporta sa 1/4 circle micro adjustment. Ang parameter ng daloy ay nakikita at nasusukat, na napagtatanto ang pamantayan at nauulit na pamamahala ng daloy.

     • Maginhawang Push-Down Locking: Makabagong push-down knob locking structure. Pagkatapos ng pagsasaayos ng bilis, ang pagpindot sa knob ay maaaring i-lock ang posisyon ng parameter, na epektibong pumipigil sa pag-anod ng bilis na dulot ng vibration ng kagamitan at tinitiyak ang pare-parehong katumpakan ng operasyon.

7. Pagkakaiba sa Pagpili ng Modelo: ASN2 vs AS / ASV / ASC Series

8. Mga Alituntunin at Pag-iingat sa Pag-install

     • Karaniwang Paraan ng Pag-install: Direktang i-screw ang valve papunta sa solenoid valve EXH exhaust port na ang valve body ay nakaharap palabas, nagrereserba ng sapat na operating space para sa araw-araw na pagsasaayos ng bilis.

     • Naaangkop na Mga Paghihigpit sa Circuit: Hindi naaangkop sa mga circuit na may middle position check valves at pilot-operated one-way valves, na maaaring magdulot ng abnormal na cylinder action at hindi matatag na operasyon.

     • Vibration-Proof Locking Operation: Pagkatapos makumpleto ang airflow at bilis ng pag-debug, i-lock ang adjustment knob upang maiwasan ang paglihis ng bilis ng pagtakbo na dulot ng pangmatagalang vibration ng kagamitan.

Isang Buod ng Pangungusap

     Ang serye ng SOLH ASN2 ay isang pinagsamang exhaust throttle at silencer valve na nakatuon sa solenoid valve exhaust port. Nagtatampok ng pagbabawas ng ingay, tumpak na adjustable na bilis, anti-drop vibration-proof na istraktura at magaan na pagpipilian sa pag-upgrade ng resin, pinapasimple nito ang pag-install ng pneumatic circuit, binabawasan ang ingay ng tambutso, at ang pinakamainam na matipid na kontrol sa bilis at accessory sa pagbabawas ng ingay para sa mga karaniwang pneumatic solenoid system.
