Brand: SOLH ng Richge Technology

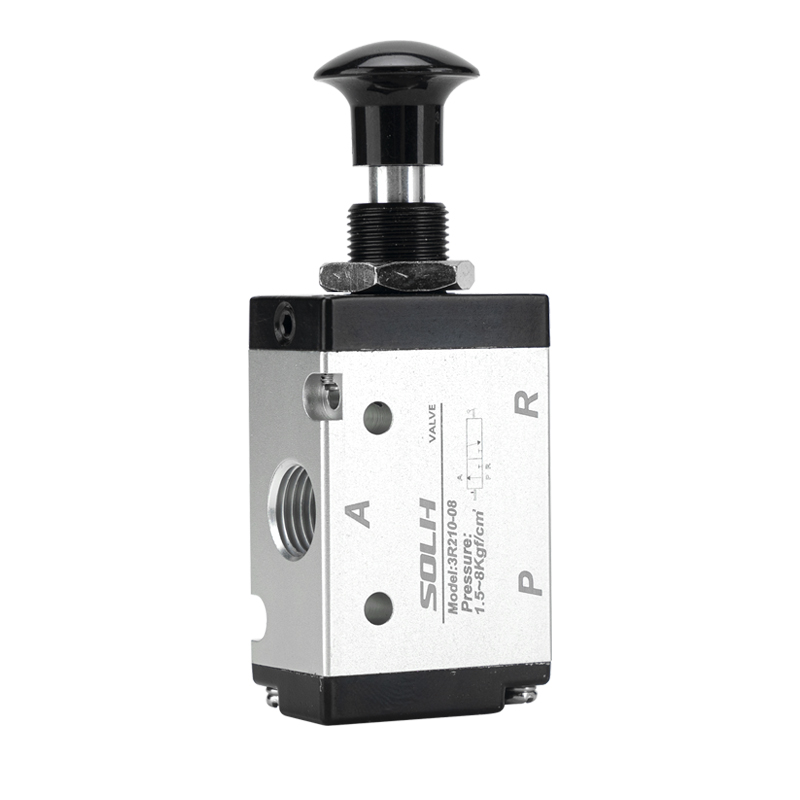

Ang serye ng SOLH 3L ay isang pamantayan ng AirTAC3/2 way manual push-pull directional control valve na may disenyong normally closed (NC). Direkta nitong pinapalitan ang mga pneumatic circuit sa pamamagitan ng axial handle na push at pull action. Bilang isang purong manu-manong bahagi ng pneumatic na walang electric o pneumatic drive sources, espesyal itong inilalapat sa single-acting cylinder control, air circuit on-off, jog operation at equipment safety interlock system, na malawakang ginagamit sa debugging, emergency stop at explosion-proof working scenario.
1.1 Karaniwang 3-Port Interface Definition
• P Port: Pangunahing naka-compress na air inlet port
• Isang Port: Gumagana na output port, konektado sa mga single-acting cylinders
• R Port: Exhaust port, suportahan ang pag-install ng muffler para mabawasan ang ingay
• Drive Mode: Axial straight manual push-pull operation
• Tampok na Pang-istruktura: Precision spool type structure, high-strength aluminum alloy body, built-in na spring automatic reset mechanism
• Normal na Reset State: Ang panloob na spring ay humihigpit sa spool, P inlet sarado, Ang isang gumaganang port ay nakikipag-ugnayan sa R exhaust port para sa pressure relief.
• Working Pull State: Manu-manong hilahin ang hawakan ng ehe upang baligtarin ang core ng balbula, nakikipag-ugnayan ang P port sa A port para sa supply ng hangin, sarado ang R exhaust port upang himukin ang pagkilos ng silindro.
• Release Reset: Maluwag ang hawakan, awtomatikong nagre-reset ang balbula sa pamamagitan ng puwersa ng tagsibol, pinuputol ang air intake at nauubos ang natitirang presyon.
• Core Logic: Karaniwang saradong istraktura ng NC na may manu-manong pag-andar ng pag-reset, epektibong pinipigilan ang maling operasyon at tinitiyak ang kaligtasan ng kagamitan.

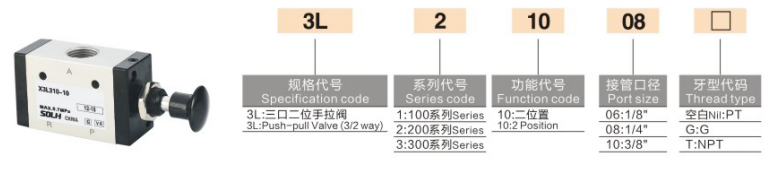

1. Logic ng Coding: 3L [Size Code] 10 - [Port Size] [Thread Type]
|
Segment ng Code |
Detalyadong Depinisyon |
|
3L |
3/2 way manual hand pull valve series |
|
Code ng Laki |
1=100(M5/G1/8"); 2=200(G1/4"); 3=300(G3/8"); 4=400(G1/2") |
|
10 |
Nakapirming code para sa 3/2 way spring reset structure |
|
Laki ng Port |
06=G1/8", 08=G1/4", 10=G3/8", 15=G1/2" |
|
Uri ng Thread |
Blangko=PT karaniwang thread; T=NPT thread; G=G thread |
2. Pangunahing Mga Karaniwang Modelo
• 3L110-06: G1/8 port, mini size na hand pull valve para sa micro pneumatic system
• 3L210-08: G1/4 port, pinaka-unibersal na modelo, perpektong tumugma sa karaniwang single-acting na mga cylinder
• 3L310-10: G3/8 port, malaking disenyo ng daloy para sa high-thrust cylinder equipment
• 3L410-15: G1/2 large bore port, na angkop para sa heavy-duty large flow pneumatic circuits
|
Item ng Parameter |
Pagtutukoy |
|
Medium ng Paggawa |
Naka-filter na naka-compress na hangin (katumpakan ng pagsasala ≥40μm) |
|
Saklaw ng Presyon sa Paggawa |
0.15～0.8MPa |
|
Presyon ng Katibayan |
1.2MPa |
|
Saklaw ng Temperatura ng Paggawa |
-20 ℃～+70 ℃ |
|
3L110-06 Parameter ng Daloy |
Epektibong lugar 10.2mm², Cv=0.6 |
|
3L210-08 Parameter ng Daloy |
Epektibong lugar 17.0mm², Cv=1.0 |
|
3L310-10 Parameter ng Daloy |
Epektibong lugar 28.0mm², Cv=1.65 |
|
Kinakailangan sa Lubrication |
Disenyong walang lube (opsyonal na pagpapadulas para sa mga espesyal na kundisyon) |
|
Paraan ng Pag-install |
Panel mounting / base mounting, multi-position fixed installation |
|
Materyal sa Katawan |
Mataas na lakas ng aluminyo na haluang metal |
• Pure Manual Explosion-Proof Safety Design: Walang mga de-koryenteng bahagi at pinagmumulan ng air control, walang panganib sa spark. Angkop para sa emergency stop, equipment debugging at explosion-proof dust environment na may napakataas na kaligtasan sa pagpapatakbo.
• Opera-Saving Axial Push-Pull Operation: Tuwid na linear handle na aksyon na may malinaw na feedback at malulutong na pag-reverse, matatag na pakiramdam ng kamay at hindi madaling ma-jam.
• Spring Automatic Reset at NC Safety: Default na normal na nakasara na estado, awtomatikong nagre-reset at pinuputol ang suplay ng hangin pagkatapos bitawan ang hawakan, na epektibong umiiwas sa patuloy na pagkilos na dulot ng maling operasyon.
• Compact at Matibay na Istraktura: Pinagsamang katawan ng aluminyo haluang metal na may mababang-friction na disenyo ng spool, maaasahang sealing, wear resistance at mahabang buhay ng serbisyo.
• Propesyonal na Single-Acting Cylinder Matching: 3/2 way dedicated air circuit logic, perpektong inangkop sa spring return na single-acting cylinders gaya ng clamping at ejection mechanisms.
• Mataas na Compatibility at Interchangeability: Pare-parehong laki ng pag-install na may 3A series na pneumatic control valve, na sumusuporta sa direktang pagpapalit at pagpapalit ng manual/pneumatic control mode.
• Manu-manong kontrol ng single-acting cylinders para sa clamping, ejection at spring return motion system
• Pneumatic circuit on-off control, equipment jog debugging at maintenance safety switch
• Manu-manong kontrol ng pneumatic para sa mga zone na hindi lumalaban sa pagsabog, walang kapangyarihan at maalikabok na mga kapaligirang pang-industriya
• Ang mga pneumatic logic system ay tumugma sa 3A pneumatic valves para sa manual/pneumatic composite control
Ang serye ng SOLH 3L ay isang klasikong 3/2 way na NC na karaniwang isinasara ang manual push-pull valve na may spring automatic reset. Ito ay isang compact, ligtas at matibay na standard manual control component na espesyal na idinisenyo para sa single-acting cylinder pneumatic system.
