ASV Series Quick Exhaust Throttle Valve

Serye ng ASV Quick Exhaust Throttle Valve | 4-in-1 High-Speed ​​Pneumatic Speed ​​Control Valve na may Silencer at One-Touch Fitting

Brand: SOLH ng Richge Technology | Full Compatible na Kapalit para sa SMC ASV Original Series

1. Pangkalahatang-ideya ng Produkto

     Ang serye ng SOLH ASV ay isang4-in-1 na pinagsamang high-speed pneumatic control valve na pinagsasama ang mabilis na paggana ng tambutso, regulasyon sa throttling ng tambutso, built-in na silencer at one-touch fitting. Naiiba sa mga conventional na single-function na speed control valve, ang serye ng ASV ay nagtatampok ng double effective flow area, na nagpapagana ng mabilis na cylinder extension at adjustable na silent retraction. Perpektong nilulutas nito ang kontradiksyon sa pagitan ng high-speed cylinder action at stable speed regulation, na nagsisilbing core preferred valve para sa high-frequency, high-speed at low-noise na pneumatic automation na mga senaryo, na ganap na mapapalitan sa orihinal na serye ng SMC ASV.

2. Pangunahing Prinsipyo sa Paggawa at Mga Pag-andar

     • Intake Stroke (IN → OUT / Cylinder Extension): Ang panloob na check valve ay ganap na bubukas na may zero flow resistance, na napagtatanto ang malalaking daloy ng straight-through na air intake. Ito ay lubos na nagpapabuti sa bilis ng extension ng cylinder at nakakatugon sa mga kinakailangan sa mabilis na bilis ng pagkilos.

     • Exhaust Stroke (OUT → EXH / Cylinder Retraction): Awtomatikong nagsasara ang check valve. Ang exhaust air ay dumadaan sa precision needle valve throttling para sa stepless speed adjustment, habang ang built-in na silencer ay nag-aalis ng ingay ng tambutso. Nakakamit nito ang adjustable na bilis ng pagbawi at tahimik na operasyon.

     • Superior High-Flow Performance: Ang epektibong sectional flow area ay tungkol sa2 beses kaysa sa ordinaryong AS series speed control valves, na nagbibigay ng malakas na suporta sa daloy para sa high-speed cylinder movement at high-frequency cyclic operation.

3. Mga Panuntunan sa Pag-cod ng Modelo at Kahulugan ng Parameter

  Karaniwang Halimbawa ng Modelo: ASV310F-01-06A

     • ASV: Series code para sa 4-in-1 quick exhaust throttle valve na may silencer at one-touch fitting

     • Code ng Laki (120/220/310/410/510): Naaayon sa mga detalye ng port ng M3/M5/G1/8/G1/4/G3/8

     • F: Nilagyan ng one-touch quick connector para sa mabilis na pag-install ng tubing

     • Thread Code (01/02/03/04): 01=R1/8, 02=R1/4, 03=R3/8, 04=R1/2

     • Tube Outer Diameter Code: Naaangkop sa φ4/φ6/φ8/φ10/φ12 pneumatic tubes

     • Kahulugan ng Suffix: A= push-lock handwheel;S=thread pre-coated sealant;N= electroless nickel plating

4. Dalawang Uri ng Structural at Mga Katangian ng Application

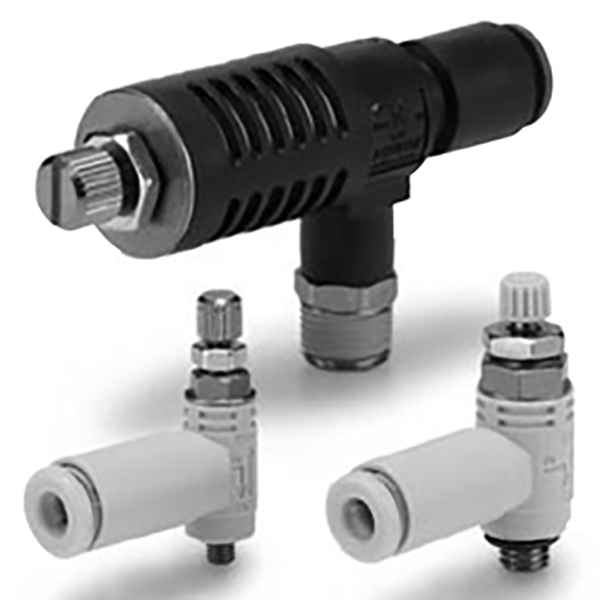

 4.1 Uri ng Elbow (ASV120F / ASV220F)

     • 90° elbow steering structure, parehong hitsura gaya ng AS series elbow speed control valve, compact at space-saving.

     • Asymmetric na disenyo ng interface: isang side M3/M5 thread port, ang kabilang side one-touch quick-fit port.

     • Tamang-tama para sa mga miniature at maliliit na cylinder at mga senaryo ng layout ng makipot na espasyo ng kagamitan.

  4.2 T-Type Straight Through (ASV310F / 410F / 510F)

     • Three-port straight-through na istraktura: IN thread air inlet, OUT quick-fit air outlet, EXH built-in na silent exhaust port.

     • Mas malaking mabisang lugar ng daloy at mas mababang paglaban sa daloy, na pinapalaki ang bilis ng pagpapatakbo ng silindro.

     • Ang ginustong istraktura para sa standard, medium at large bore high-speed cylinders.

5. Buong Serye Standard na Talaan ng Pagtutukoy

6. Mga Pangunahing Teknikal na Parameter at Configuration ng Materyal

7. Pagkakaiba ng Pinili: ASV vs Ordinary AS Series Speed ​​Control Valve

8. Propesyonal na Mga Alituntunin sa Pag-install at Operasyon

     • Direksyon na Pag-install: I-install nang mahigpit ayon sa marka ng arrow sa katawan ng balbula. Ikonekta angSA port sa solenoid valve at saOUT port sa silindro upang maiwasan ang reverse installation na nagdudulot ng abnormal na regulasyon ng bilis.

     • Mabilis na Koneksyon sa Tubing: Putulin nang patag ang pneumatic tube at ipasok ito nang buo sa one-touch fitting hanggang sa marinig ang isang "click" na tunog, na nagpapatunay ng matatag at airtight na koneksyon.

     • Vibration-Proof Locking Operation: I-rotate ang handwheel para ayusin ang daloy ng tambutso at bilis ng cylinder.Pindutin ang handwheel para i-lock at maiwasan ang pag-anod ng bilis na dulot ng panginginig ng boses ng kagamitan;hilahin pataas ang handwheel para i-unlock para sa pangalawang pagsasaayos.

Isang Buod ng Pangungusap

     Ang serye ng SOLH ASV ay isang propesyonal na 4-in-1 na high-speed pneumatic control valve na nagsasama ng mabilis na tambutso, exhaust throttling, silent noise reduction at one-touch fitting. Sa double flow area, push-lock na anti-vibration structure at fireproof na matibay na materyal, perpektong nakakatugon ito sa high-speed, high-frequency at tahimik na mga hinihingi sa operasyon ng mga pneumatic cylinder, bilang pinakamainam na kapalit ng upgrade para sa ordinaryong AS series speed control valve.
