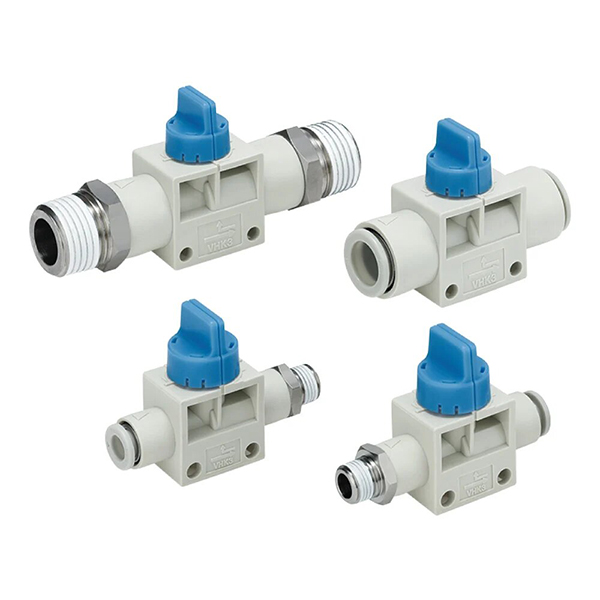

VHK Series 2/2 & 3/2 Way Knob Manual Valve | Finger Rotary Valve Compatible sa SMC VHK Series

Brand: SOLH ng Richge Technology | Buong Mapapalitan na Kapalit para sa SMC VHK Original Series

1. Pangkalahatang-ideya ng Produkto

     Ang serye ng SOLH VHK ay isang mini knob-type na manual cut-off valve na nahahati saVHK2 2/2 na paraan atVHK3 3/2 na paraan mga uri. Gumagamit ito ng 90° rotary knob na disenyo upang mapagtanto ang pneumatic circuit on-off control. Nagtatampok ang 3/2 way na modelo ng built-in na nakatagong istraktura ng tambutso na awtomatikong naglalabas ng natitirang presyon mula sa port A kapag nakasara, na walang kinakailangang panlabas na R exhaust port. Idinisenyo para sa inline na direktang pag-install ng pipeline nang walang dagdag na base mounting, nagsisilbi itong perpektong manual switch para sa pneumatic branch tubes, safety pressure relief valve sa harap ng solenoid valves, at vacuum circuit on-off control. Ang buong serye ay ganap na dimensional at functionally compatible sa orihinal na SMC VHK series para sa direktang mapagpapalit na kapalit.

  1.1 Core Identification at Operation Logic

     • Pagmarka ng Kulay ng Knob: Gray knob para sa VHK2 2-way type; Asul na knob para sa VHK3 3-way na uri, na nakakakuha ng visual quick identification

     • Lumipat ng Lohika: Counterclockwise 90° na pag-ikot para sa pagbubukas ng balbula; Clockwise 90° na pag-ikot para sa pagsasara ng balbula, na may malinaw na indikasyon ng status ng knob pointer

     • Istraktura ng Pagtatak: Ang disenyo ng poppet valve sealing ay naghahatid ng mahusay na airtight performance na may napakababang micro leakage. Ang ultra-light operating torque (0.04~0.14N·m) ay nagbibigay-daan sa madaling pag-ikot ng daliri at paglipat

2. Mga Panuntunan sa Pag-cod ng Modelo at Detalye ng Interface

     Logic ng Coding: VHK[2/3][A]-[Front Port Spec]-[Rear Port Spec]

  2.1 Depinisyon ng Modelo

     • VHK2: 2/2 way single cut-off type

     • VHK3: 3/2 way cut-off + natitirang pressure relief type

     • Isang Suffix: Bagong na-upgrade na istraktura ng anti-drop knob (pinabuting bersyon); Walang A para sa karaniwang lumang bersyon

     • R Suffix: Flame-retardant fireproof valve body

  2.2 Kahulugan ng Code ng Uri ng Port

     • F Code: Push-fit port para sa koneksyon ng PU nylon hose

     • S Code: External na thread port para sa sinulid na koneksyon sa pipeline

  2.3 Mga Halimbawa ng Modelong Application:

     • VHK3A-08F-02S: 3/2 way na na-upgrade na anti-drop knob valve, P port φ8 push-fit, A port G1/4 external thread

     • VHK2-06F-06F: 2/2 way standard valve, dual-port φ6 push-fit straight through type

  2.4 Buong Serye na Kumpletong Listahan ng Pagtutukoy ng Interface

3. Mga Pangunahing Teknikal na Parameter

4. Core Functional Distinction (Gabay sa Pagpipilian ng Key)

 4.1 VHK2 2/2 Way (Grey Knob)

     • Buksan ang Estado: P⇋A ganap na isinasagawa para sa matatag na suplay ng hangin

     • Saradong Estado: Ang mga port ng P at A ay ganap na naputol nang walang pag-andar ng tambutso

     • Pangunahing Aplikasyon: Purong pipeline on-off control, malawakang ginagamit para sa vacuum circuit holding at main air source switch

  4.2 VHK3 3/2 Way (Blue Knob)

     • Buksan ang Estado: P→Isang air intake conduction para sa normal na operasyon ng kagamitan

     • Saradong Estado: Sarado ang P port, Awtomatikong nauubos ng isang port ang natitirang presyon sa pamamagitan ng built-in na nakatagong channel

     • Pangunahing Kalamangan: One-key na natitirang gas na tinatanggalan ng laman pagkatapos ng shutdown, inaalis ang natitirang mga panganib sa presyon at tinitiyak ang ligtas na pagkakalansag ng balbula at pagpapanatili ng kagamitan

5. Structural Core Advantages

     • Apat na Universal Pipeline Combinations: Suportahan ang F-F dual push-fit, S-S dual external thread, F-S P-push/A-thread, S-F P-thread/A-push na mga mode ng koneksyon, ganap na naaangkop sa iba't ibang on-site na mga layout ng pipeline

     • Opsyonal Fixed Bracket: Nilagyan ng snap-on mounting bracket para sa opsyonal na panel at cabinet fixed installation, flexible installation method

     • Na-upgrade na VHK-A Anti-Drop Structure: Naka-optimize na disenyo ng knob na anti-loosening, epektibong pinipigilan ang pagbagsak ng knob sa paulit-ulit na operasyon ng high-frequency, pagpapabuti ng katatagan ng serbisyo

     • Mini Compact na Sukat: Napakaliit na disenyo ng katawan, perpektong angkop para sa mga wire trough, makitid na puwang ng kagamitan at mga compact na micro pneumatic circuit

     • Napakahusay na Pagganap ng Sealing: Nakakamit ng precision poppet sealing structure ang ultra-low micro leakage, tinitiyak ang pangmatagalang matatag na operasyon ng airtight

6. Pagkakaiba ng Pinili: VHK Knob Valve vs HSV Hand Slide Valve

7. Mga Karaniwang Sitwasyon ng Aplikasyon

     • Solenoid Valve Front Safety Pressure Relief: Pinagmumulan ng hangin → VHK3 → solenoid valve. Ang 3-way na balbula ay awtomatikong naglalabas ng natitirang presyon sa likod ng balbula kapag nakasara, na napagtatanto ang ligtas na pagkalas at pagpapanatili ng mga bahagi ng pneumatic nang walang panganib sa presyon.

     • Vacuum Circuit On-Off Control: VHK2 2-way na balbula na naka-install sa suction cup vacuum pipeline, pinuputol ang presyon ng vacuum nang matatag pagkatapos ng shutdown upang mapanatili ang epekto ng paghawak ng vacuum at maiwasan ang pagkabigo sa pagtagas ng hangin.

     • Tooling Micro Cylinder Branch Switch: Inilapat sa lokal na manu-manong start-stop na kontrol ng micro cylinder air source, maginhawa para sa solong kagamitan sa pag-debug, pagpapanatili at independiyenteng circuit switching.

Isang Buod ng Pangungusap

     Ang serye ng SOLH VHK ay isang mini 90° rotary finger manual valve na ganap na tugma sa orihinal na serye ng SMC na VHK. Sa 2-way cut-off at 3-way residual pressure relief dual function, sari-saring thread/push-fit na mga kumbinasyon ng interface at ultra-light na operasyon, ito ang pinakamainam na mini manual switch valve para sa mga pneumatic branch circuit, pilot control at proteksyon sa kaligtasan ng vacuum system.
