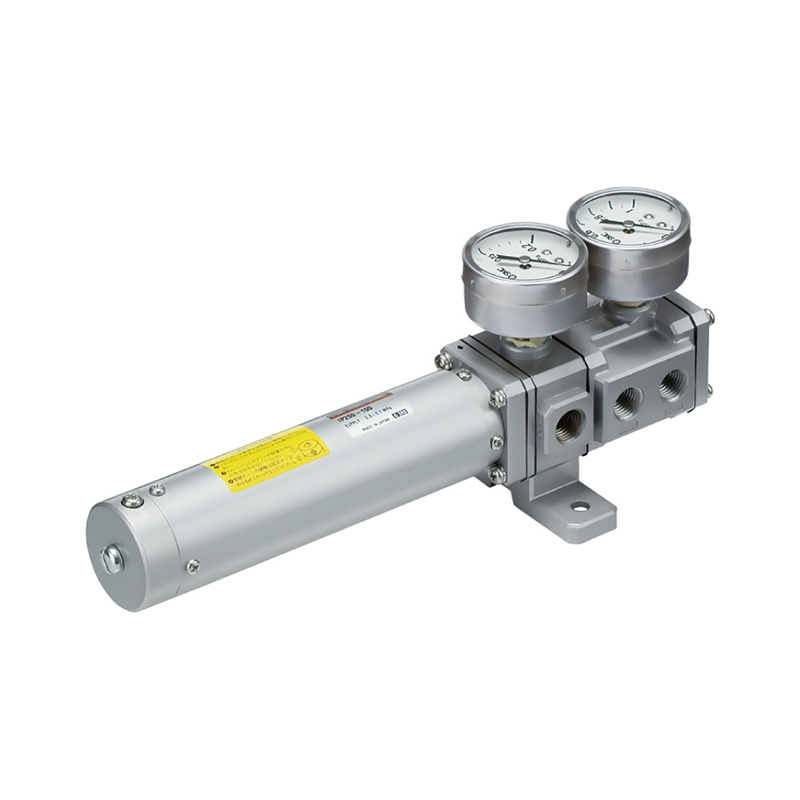

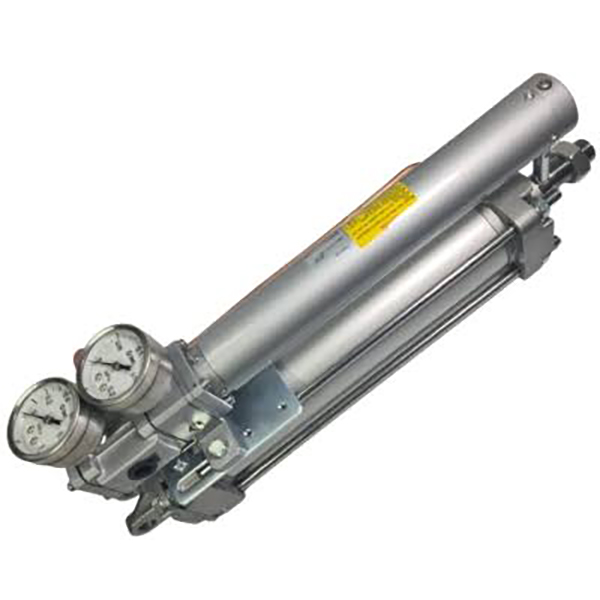

IP200 Series Pneumatic Pilot Servo Cylinder Positioner

Brand:SOLH ng Richge Technology

Pagpoposisyon ng Produkto

     Ang serye ng IP200 na inilunsad sa ilalim ng tatak ng SOLH ng Richge Technology ay isang pneumatic pilot servo cylinder positioner. Naghahatid ito ng high-precision na proporsyonal na kontrol sa posisyon para sa mga karaniwang cylinder, na linearly na nagko-convert ng 0.02~0.1MPa pneumatic control signal sa tumpak na pag-displace ng cylinder piston rod. Ganap na pinaandar ng hangin nang walang supply ng kuryente, ito ay isang intrinsically ligtas na solusyon sa pagpoposisyon para sa mga kapaligirang pang-industriya na madaling sumabog.

Pangunahing Teknikal na Pagtutukoy

    1. Pangunahing Parameter

     -- Mga Katugmang Cylinder: Bore ≥ Ø50mm, stroke 25~300mm (nako-customize bawat 1mm increment)

     -- Prinsipyo ng Pagkontrol: Mekanismo ng servo ng nozzle-flapper batay sa teorya ng balanse ng puwersa

     -- Supply Air Pressure (SUP): 0.3~0.7MPa

     -- Input Control Signal (IN): Standard 0.02~0.1MPa pneumatic signal

     -- Ambient at Katamtamang Temperatura: -5℃ ~ +60℃ (karaniwang bersyon)

     -- Port Thread: Pangunahing port Rc1/4; pressure gauge port Rc1/8

     -- Netong Timbang: Tinatayang. 700g (batay sa 100mm stroke model)Control Accuracy Index· Sensitivity: ≤ 0.5% F.S.

     -- Linearity: ≤ ±2% F.S.

     -- Hysteresis: ≤ 1% F.S.

     -- Repeatability: ≤ ±1% F.S.2.

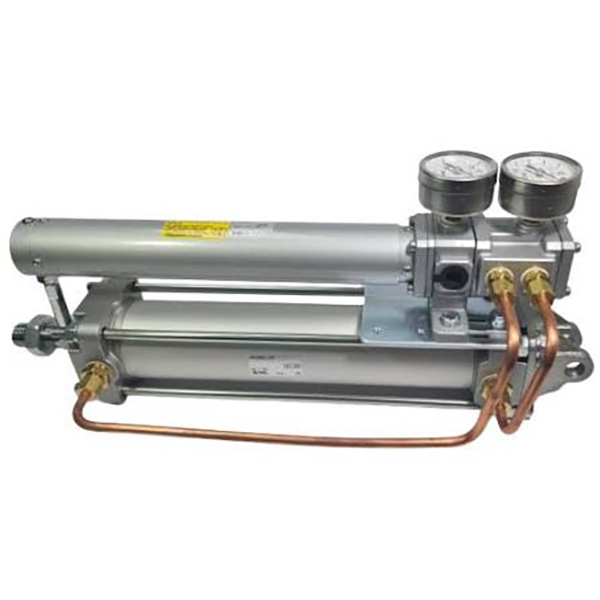

Prinsipyo sa Paggawa ng Force Balance

     -- Signal Input: Ang pneumatic control signal ay pumapasok sa port IN at tinutulak ang input diaphragm.

     -- Servo Amplification: Binabago ng diaphragm displacement ang clearance laban sa nozzle para ayusin ang back pressure, na nagtutulak sa internal spool para lumipat ng air circuits.

     -- Cylinder Actuation: Mga naka-pressure na air output sa pamamagitan ng OUT1 / OUT2 port upang palawigin o bawiin ang double-acting cylinder.

     -- Feedback sa Posisyon: Ang paggalaw ng cylinder stroke ay hinihila pabalik ang feedback diaphragm sa pamamagitan ng connecting rod at feedback spring upang maabot ang balanse ng puwersa gamit ang input signal; ang spool ay bumalik sa neutral na posisyon upang i-lock ang silindro sa target na posisyon nang tumpak.

Depinisyon ng Code ng Modelo (IP200-XXX-YY)

     -- IP200: Base series code

     -- XXX: Na-rate na stroke (25 / 50 / 100 / 150 / 200 / 250 / 300mm)

     --YY Opsyonal na suffix: Walang suffix: Karaniwang modelo na may carbon steel feedback spring -T: Nilagyan ng hindi kinakalawang na asero feedback spring -XN: Low temperature version (-30°C ~ +60°C) -XZ: High temperature version (-5°C ~ +80°C)

Halimbawa: IP200-200-T → 200mm stroke, hindi kinakalawang na asero feedback spring.

Kahulugan ng Port

     -- SUP: Main air supply input (0.3~0.7MPa)

     -- IN: Pneumatic control signal input (0.02~0.1MPa)

     -- OUT1 / OUT2: Dual output port para sa double acting cylinder

     -- EX: Exhaust port

     -- Gauge: Nakatuon na port para sa pag-install ng pressure gauge

Mga Pangunahing Kalamangan ng Produkto

     -- High Precision Explosion-Safe Pneumatic Positioning Maihahambing na katumpakan ng pagpoposisyon ng mga electric servo system; ganap na pinapatakbo ng hangin na walang mga de-koryenteng bahagi, na talagang ligtas para sa mga nasusunog at sumasabog na working zone.

     -- Compact Integrated All-In-One Structure Pinagsama-samang disenyo ng unit para sa direktang pag-mount sa mga karaniwang cylinder, pinapasimple ang on-site na pag-install at mga regular na pamamaraan sa pagpapanatili.

     -- Maginhawang Disenyo ng Pag-calibrate Built-in na independiyenteng Zero adjustment screw at Span adjustment screw para sa mabilis na on-site calibration nang walang mga karagdagang tool.

     -- Maramihang Mga Opsyon sa Materyal para sa Corrosion Resistance Feedback spring na makukuha sa mga variant ng carbon steel o hindi kinakalawang na asero upang umangkop sa mahalumigmig, kinakaing unti-unti na mga kapaligiran ng workshop.

     -- Malawak na Saklaw ng Temperatura Mga Custom na Bersyon Karaniwan, mababang temperatura at mataas na temperatura na opsyonal na mga modelo upang matugunan ang kumplikadong variable na temperatura ng mga kondisyong pang-industriya.

Mga Karaniwang Sitwasyon ng Application

     -- Precision positioning stations: Cutting, press-fitting, coating at awtomatikong kagamitan sa paghawak ng materyal

     -- Kontrol sa proseso ng industriya: Regulasyon sa pagbubukas ng balbula, kontrol sa pag-igting sa web at mga sistema ng pagwawasto ng gilid ng web

     -- Espesyal na malupit na kapaligiran: Explosion-proof, dustproof at waterproof na kagamitan para sa mga kemikal na planta at makinarya sa pagmimina

     -- Pneumatic servo core unit: Nagsisilbing central control component ng full pneumatic servo positioning system

Mga Alituntunin sa Operasyon at Pag-install

     -- Kinakailangang Pinagmulan ng Hangin: Ang suplay ng hangin ay dapat na tuyo at malinis na may katumpakan sa pagsasala ≤5μm upang maiwasan ang pagbara ng nozzle at pagkabigo sa pagpoposisyon.

     -- Calibration Reference: Kumpletuhin ang zero at span adjustment sa ilalim ng karaniwang supply pressure na 0.5MPa para sa pinakamainam na linear na pagganap.

     -- Mounting Direction: Sinusuportahan ang pag-install sa anumang anggulo; iwasan ang mounting layout na nagiging sanhi ng condensed water na maipon sa loob ng internal assembly ng unit.

Isang Buod ng Pangungusap

     Ang SOLH IP200 force-balance nozzle-flapper pneumatic servo positioner ay linearly na nagko-convert ng 0.02~0.1MPa air signal sa tumpak na cylinder displacement, na nagtatampok ng mataas na katumpakan sa pagpoposisyon, explosion-safe air-only na operasyon, zero/span adjustable calibration at multi-temperature na proportional na opsyon sa pag-explosion ng unit, ang ideal na unit na hindi tinatablan ng temperatura para sa custom na mga opsyon. mining at precision automation equipment.
