Serye ng Mga Bahagi ng Pneumatic

Ang SOLH TWQ compact fixed-height stopper cylinders ay naghahatid ng cost-effective na mga solusyon sa paglilimita para sa 10–150kg light & medium-duty na conveyor pallet. Apat na mapagpapalit na dulo ng baras ang sumasakop sa flat rod, round rod, roller lever at adjustable hydraulic buffer lever style; sinusuportahan ng mga bersyon ng roller at buffer ang opsyonal na mekanikal na self-locking upang maiwasan ang pag-rebound ng workpiece. Inalis ng fixed-height flange mounting ang pag-calibrate ng taas at pinapabilis ang pag-install ng field, na may mga four-side slot para sa mga magnetic sensor. Ang walang langis na konstruksyon na lumalaban sa pagsusuot ay umaangkop sa electronics, packaging at mga linya ng pagpupulong ng appliance sa bahay. Ang aming stable na mass production ay ginagarantiyahan ang sapat na spot stock, perpekto para sa high-cycle low-maintenance automated blocking at station positioning.

Ang SOLH MSUB integrated vane rotary cylinders ay naghahatid ng low-backlash precision rotary motion para sa light-duty na automation hanggang sa 10kg load. Nagtatampok ng all-in-one rotary table structure na nag-aalis ng gear clearance, sinusuportahan nito ang opsyonal na 90°/180° rotation na may ±5° fine angle adjustment; ang na-upgrade na bersyon ng MSUA ay nakakamit ng wobble precision sa loob ng 0.03mm. Ipinagmamalaki ng na-optimize na single-vane na istraktura nito ang 2–3 beses na mas mataas na kapasidad ng pagkarga kaysa sa mga karaniwang modelo ng CRB1 na may mas compact na footprint. Ang multi-direction flange mounting ay nakakatipid ng espasyo sa pag-install, habang ang walang langis na sealing ay nagsisiguro ng malinis na pangmatagalang operasyon. Pinapanatili namin ang matatag na mass production at sapat na imbentaryo ng lugar, malawakang ginagamit para sa robotic joint swinging, electronic workpiece indexing, part flipping at maliliit na positioning platform sa precision assembly lines.

Ang SOLH CRBU2 ultra-thin free-mount vane rotary actuator ay ganap na napagpapalit sa mga katumbas na modelo ng SMC, na available sa mga sukat ng bore na 10/15/20/30/40. Ang pinagsamang cylindrical body ay nagbibigay-daan sa walang bracket na multi-directional fixing, 12% na mas magaan kaysa sa CRB2 series, perpekto para sa nakatagong pag-install sa loob ng compact integrated machinery. Ang direct vane drive ay nag-aalis ng backlash ng gear na may ultra-high angular repeatability na ±0.01°. Dalawang variant ng vane: S single vane para sa max 270° swing, D double vane na naghahatid ng double torque na may limitadong 90°/100° na pag-ikot. Ang mga layout ng dalawahang piping ay inaalok: karaniwang mga side port at suffix-E central axial port. Ang opsyonal na suffix-W angle adjuster ay napagtanto ang walang katapusang adjustable na stroke mula 0 hanggang 240°, at sinusuportahan ng mga built-in na magnetic ring ang mga switch ng M9BW reed para sa feedback ng limitasyon ng PLC. Tinitiyak ng low-friction composite sealing ang walang langis na operasyon na may higit sa 5 milyong mga siklo ng serbisyo. Malawakang inilapat sa light-load na high-frequency precision rotation task kabilang ang 3C miniature jig turnover, vision camera positioning, screw tightening mechanism at small-angle packaging switching. Kung ikukumpara sa base-mounted CRB2 rotary cylinders, ang CRBU2 ay hindi nangangailangan ng mounting brackets at pina-maximize ang space efficiency, perpekto para sa mga robot end effector at makitid na panloob na mga layout ng kagamitan.

Ang SOLH CRB1 / CRB2 vane-type rotary actuator ay ganap na napapapalitan ng katumbas na SMC swing cylinders. Ang direct vane drive ay nag-aalis ng backlash ng gear, na naghahatid ng mababang rotary inertia at napakabilis na pagtugon. Ang CRB2 ay ang compact light-duty range na may mga sukat ng bore na 10~40 mm; Sinusuportahan ng single vane ang hanggang 270° swing habang nililimitahan ng double vane ang pag-ikot sa 90°/100°, perpekto para sa high-speed na mini flipping sa nakakulong na espasyo 3C at mga kagamitan sa packaging. Sinasaklaw ng CRB1 heavy-duty series ang 50~100 mm bores na may full bearing support at outstanding impact resistance, na nagbibigay ng maximum na torque hanggang 24 N·m para sa heavy fixture at malaking workpiece indexing turnover. Nag-aalok ang single vane ng malawak na hanay ng swing, samantalang ang double vane ay nagdodoble ng torque sa parehong laki ng bore. Ang mga built-in na bumper ng goma ay may pamantayan; Ang angle adjuster suffix Z at hollow shaft ay opsyonal, at ang mga variant ng CDRB ay nagsasama ng mga permanenteng magnet na tugma sa D-M9B / D-A93 reed switch. Kung ikukumpara sa mga MSQ rack-and-pinion rotary table, ang mga vane-type na cylinder ay nagtatampok ng mas payat na katawan at mas mabilis na pag-ikot na may zero backlash ngunit mas mahinang radial at axial load capacity, na ginagawa itong top choice para sa high-speed light-load rotary tasks na nangangailangan ng malalaking swing angle.

Ang SOLH CRA1 rack at pinion rotary cylinders ay high-torque pneumatic swing actuator para sa 10–50kg medium at heavy-duty na automation. Ang dual-piston rack-pinion transmission ay nakakamit ng backlash na ≤1°, na may φ30 model zero backlash at maximum na 108N·m torque mula sa φ100 bore sa 0.5MPa. Ang opsyonal na adjustable end air cushions ay nagpapagaan ng inertial impact sa panahon ng madalas na pagbibisikleta, habang ang maraming uri ng mounting at shaft configuration ay sumusuporta sa flexible mechanical connection. Tinitiyak ng walang langis na konstruksyon ang tuluy-tuloy na operasyon na mababa ang pagpapanatili. Ang aming pabrika ay nagpapatakbo ng stable na mass production na may sapat na imbentaryo ng lugar, malawakang naka-deploy para sa mabigat na workpiece flipping, industrial valve actuation, heavy fixture indexing at robotic joint rotation sa mga automated assembly at pipeline control system.

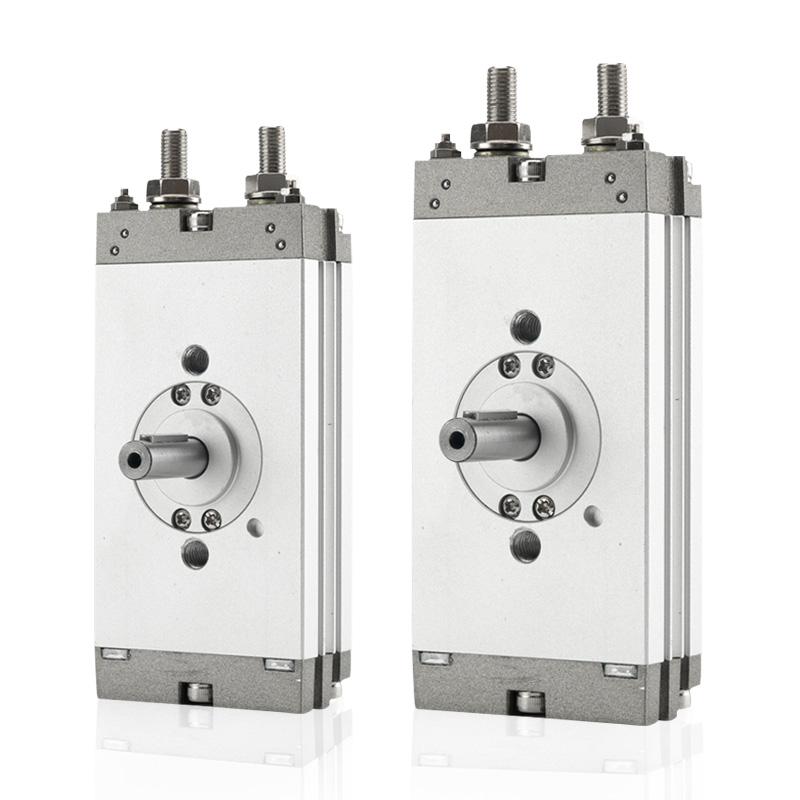

Ang mga ultra-thin rack at pinion rotary cylinder ng SOLH CRQ2 ay gumagamit ng double-rack meshing na istraktura upang makamit ang zero-backlash na tumpak na pag-ikot, perpektong angkop para sa pag-automate ng light at medium-duty na limitado sa espasyo. Nagtatampok ng ultra-low-profile flat integrated flange construction na walang dagdag na mounting bracket, sinusuportahan nito ang 90°, 180° at opsyonal na 360° full-circle rotation na may ±5° fine angle calibration. Ang mga sukat ng bore ay mula φ10 hanggang φ40; mas malalaking detalye ang available na may mga adjustable na air cushions para sugpuin ang inertial impact sa panahon ng madalas na pagbibisikleta. Ang CDRQ2 magnetic na bersyon ay sumusuporta sa magnetic switch installation para sa PLC position signal linkage. Ang walang langis na self-lubricating na disenyo ay lubos na nakakabawas sa workload ng maintenance. Sinusuportahan ng stable na mass production at sapat na spot stock, ang mga compact swing actuator na ito ay malawak na naka-deploy sa 3C electronics PCB flipping, packaging machinery, medical automation at precision miniature indexing stations.

Ang SOLH AF800 / AF900 large-bore high-flow main line air filter ay ganap na mapapalitan ng mga katumbas na modelo ng SMC, nilagyan ng G1¼/G1½/G2 port at maximum na rate na daloy hanggang 20000 L/min, na idinisenyo para sa mga pangunahing pipeline ng air compressor, full-line na sentralisadong air supply at high-flow island pneumaticve system. Ang built-in na centrifugal pre-separation na istraktura ay nag-aalis ng higit sa 95% na condensed na tubig, kalawang at malalaking particle nang maaga; Ang mga multi-layer fiber filter cartridge ay nag-aalok ng opsyonal na katumpakan mula 2μm hanggang 100μm na may karaniwang 5μm para sa pangkalahatang paggamit. Sinusuportahan ng 45 cm³ water bowl ang tatlong drainage mode: manual drain, AD47 NC float auto drain at AD48-6 NO float auto drain. Tatlong uri ng bowl ang available: standard impact-resistant transparent PC bowl, heavy-duty metal bowl at explosion-proof metal bowl na may liquid level sight window, habang ang mga variant ng metal ay inirerekomenda para sa pagpipinta, lithium battery explosion-proof at oily machine tool harsh environment. Ang hard-anodized aluminum body na may straight-through na runner ay naghahatid ng mababang pressure drop. Itinugma sa mga AR regulator at AL lubricators upang bumuo ng kumpletong AC800/900 air service unit, malawak na naka-install sa harap ng mga air compressor para sa malalaking CNC cluster, lithium coating workshop, auto painting lines at chemical explosion-proof na planta, na nagpoprotekta sa mga downstream solenoid valve, cylinder at vacuum ejector para mabawasan ang kabuuang rate ng pagkabigo ng pneumatic system.

SOLH AFF main-line coarse filter at AM oil mist separator ay maaaring i-cascade sa serye at ganap na mapapalitan ng tumutugmang SMC air purification component, na sumusunod sa ISO8573-1 compressed air cleanliness standards. Ang 1μm AFF primary filter ay nag-aalis ng 99% condensed water droplets, alikabok at kalawang na particle; nililimitahan ng 0.1μm AM fine oil mist separator ang natitirang nilalaman ng langis sa ibaba 1mg/m³ para sa walang langis na malinis na suplay ng hangin. Ang buong lineup ng daloy ay mula 300 hanggang 14500 L/min na may mga port thread na 1/4"~2". Ang bawat unit ay may kasamang built-in na visual clog indicator at magaan na stainless steel na mangkok ng tubig, habang ang suffix-D na karaniwang bukas na float auto drain ay opsyonal. Ang pagbaba ng presyon ay kinokontrol sa ilalim ng 5kPa na may 20% na mas mataas na kapasidad ng daloy kaysa sa mga karaniwang filter. Sinusuportahan ang modular cascade connection para sa kumbinasyon ng AMD ultra-fine activated carbon filter, na nagsisilbing multi-stage water at oil removal post-processing equipment pagkatapos ng air compressors para sa CNC machinery, food & pharmaceutical lines, 3C coating workshops at semiconductor oil-free na proseso. Inirerekomenda ang 1.2~1.5 beses na margin ng daloy sa panahon ng pagpili, at ang mga variant ng auto drain ay mas gusto para sa 24-oras na produksyon na walang nagbabantay na may mataas na condensate na output.

Ang mga switch ng mataas na precision na digital pressure ng SOLH ZSE30A / ZSE30AF / ISE30A ay ganap na mapapalitan ng mga tumutugmang modelo ng SMC, na ipinagmamalaki ang napakataas na katumpakan ng pagsukat na ±0.2%FS na may 4-digit na dual-color red/green LCD. Nag-a-activate ang green backlight kapag nananatili ang pressure sa loob ng preset na safe range, ang pulang ilaw ay nagti-trigger para sa overpressure/underpressure alarm; ang pagpapakita ng logic ay maaaring baligtarin kung kinakailangan. Tatlong saklaw ng pagsukat ang sumasaklaw sa buong hinihingi ng aplikasyon: ZSE30A para sa solong vacuum 0~-101kPa, ZSE30AF universal compound pressure -100~+100kPa, ISE30A standard positive pressure -0.1~1.0MPa para sa mainstream na 0.4~0.7MPa na supply ng hangin sa pabrika. Ang bawat unit ay may kasamang 2-channel na independent NPN/PNP open collector switch outputs, na may opsyonal na 1~5V analog voltage o 4~20mA analog current signal para sa tuluy-tuloy na closed-loop na PLC pressure data acquisition. Ang eksklusibong one-click na parameter copy function ay naglilipat ng mga setting mula sa isang master unit hanggang sa 10 slave unit, na lubhang pinuputol ang mga error sa pagkomisyon ng batch. Pinapatakbo ng malawak na hanay ng DC12~24V, nilagyan ng M5/Rc1/8 port at IP40 na dustproof na rating. Malawakang na-deploy para sa pagsubaybay sa presyon ng pag-clamping ng cylinder, alarma sa pagkabigo ng vacuum chuck adsorption at real-time na pangangasiwa sa presyon sa lahat ng mga automated na pneumatic circuit, mas mataas ang pagganap sa mga tradisyunal na switch ng presyon ng mekanikal sa katumpakan, malayuang visibility at pagpapalawak ng signal.
