Serye ng Mga Bahagi ng Pneumatic

SOLH 3F pneumatic foot pedal valves, na binubuo ng heavy-duty die-cast aluminum 3F at magaan na plastic na 3FM na bersyon para sa direktang pagpapalit ng mga katapat na AirTAC. Sinusuportahan ng self-developed precision sealing technology at automated mass production, sapat na mga spot stock ang pinapanatili na may malalaking taunang pagpapadala. Nilagyan ng mga self-reset at locking mode at proteksyon ng IP54, nagsisilbi ang mga ito ng fixture clamping, single-acting cylinders at vacuum breaking, stably na ibinibigay sa mga machining at automation client, wear-resistant para sa high-frequency workshop operation sa ilalim ng lube-free compressed air.

Ang serye ng SOLH HSV na 3/2-way na hand slide pneumatic valve ay gumagamit ng inline na manggas na push-pull integrated na istraktura, na ganap na naaayon sa mga dimensional na detalye ng pangunahing serye ng AirTAC HSV at maaaring palitan ng mga katumbas na domestic counterparts. Dinisenyo nang walang return spring at nilagyan ng mechanical self-locking positioning, ang balbula na ito ay nagpapalit ng airflow sa pamamagitan ng axial pushing at pulling: ang pagtulak sa manggas pasulong ay nagkokonekta sa P inlet port at A working port para sa normal na air supply; ang paghila pabalik ay dinidiskonekta ang air intake at awtomatikong iniuugnay ang port A sa built-in na R exhaust port upang mabilis na maibulalas ang natitirang presyon sa loob ng mga rear pipeline at actuator. Ito ay nagsisilbing dedikadong safety shut-off switch para sa pneumatic branch pipelines at essential pressure relief valve para sa maintenance work ng kagamitan. Tatlong karaniwang port ang na-configure: P para sa pangunahing compressed air inlet, A para sa output sa downstream na mga bahagi ng pneumatic, at isang naka-embed na built-in na R exhaust port na nakatago sa loob ng valve body. Napakaraming detalye na sumasaklaw sa G1/8 hanggang sa G1 na mga laki ng thread ay ibinibigay, ipinares sa tatlong pagpipilian sa layout ng thread (SF single inner & single outer thread, SS double outer thread, FF double inner thread); Ang PT taper thread, G parallel thread at NPT thread ay maaaring piliin upang umangkop sa mga pandaigdigang pamantayan ng piping. Binuo gamit ang hard-anodized aluminum alloy valve body, stainless steel anti-rust spools at high-performance NBR nitrile rubber sealing rings, sinusuportahan ng valve ang operasyon na walang lubrication sa ilalim ng filtered compressed air sa loob ng 0~1.0 MPa rated working pressure at lumalaban sa test pressure hanggang 1.5 MPa. Ang operating push-pull force ay kinokontrol sa 18~25 N para sa maayos na operasyon, at ang mechanical locking structure ay nagpapanatili ng nakatakdang posisyon nang matatag nang walang drifting o air leakage dulot ng hindi sinasadyang paghawak. Iba sa 4HV rotary hand valves na ginagamit para sa forward/backward switching ng double-acting cylinders, ang HSV series ay eksklusibong ginawa para sa pipeline on-off at pressure release. Maaari itong direktang i-install sa serye sa loob ng mga pipeline ng hangin nang walang mga karagdagang mounting base upang makatipid ng espasyo sa pag-install. Malawakang inilagay para sa paghihiwalay ng air supply bago ang pag-overhaul ng kagamitan, pangunahing air circuit safety cut-off ng automation tooling, vacuum pipeline switching at branch circuit independent air source control, epektibo nitong inaalis ang mga nakatagong panganib na dala ng natitirang pressure sa panahon ng maintenance at ginagarantiyahan ang on-site operational na kaligtasan.

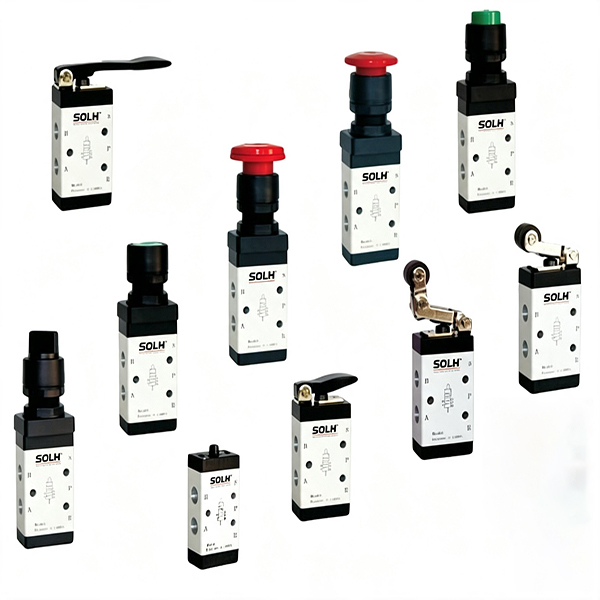

SOLH M5 series 5/2-way spring return mechanical directional valves ay gumagamit ng pinag-isang M5×0.8 fine thread interface sa buong lineup ng produkto. Ang mga coil-free pneumatic valve na ito ay naglilipat ng mga air channel na umaasa lamang sa panlabas na mekanikal na puwersa ng aktuasyon at awtomatikong nagre-reset sa pamamagitan ng mga built-in na spring kapag naalis ang panlabas na puwersa. Nagsisilbi ang mga ito bilang mga core miniature pneumatic signal trigger component na malawakang naka-deploy para sa cylinder stroke limit positioning, in-position feedback signal transmission at lokal na manu-manong pneumatic switching sa automated na kagamitan. Ang kumpletong serye ay sumasaklaw sa dalawang pangunahing kategorya: mechanically actuated type (plunger, roller lever, unidirectional roller) at manually operated type (pushbutton, toggle lever, mushroom emergency button, rotary lock button), fully dimensionally interchangeable with mainstream AirTAC M5 series mechanical valves para sa direktang drop-in na kapalit. Ang karaniwang five-port na layout ay binubuo ng P main air supply inlet, A/B working port na konektado sa miniature double-acting cylinders, at dalawang magkahiwalay na side exhaust port na R1/R2 na nakalaan para sa miniature na pag-install ng silencer upang mabawasan ang ingay ng tambutso at harangan ang panlabas na pagpasok ng alikabok. Ang isang balanseng sliding spool structure ay pinagtibay, na immune sa air supply backpressure interference; tanging liwanag na panlabas na puwersa lamang ang kinakailangan upang makumpleto ang stable valve switching na may ultra-sensitive na tugon. Opsyonal ang maramihang mga actuation head upang magkasya sa magkakaibang kondisyon sa pagtatrabaho: M5B straight plunger para sa matibay na contact positioning detection, M5R universal roller lever na na-trigger ng mga cam at baffle, unidirectional roller M5L para sa single-direction limit anti-misoperation, at iba't ibang manual button at toggle style para sa on-site manual jog control at emergency cut-off. Binuo gamit ang hard anodized aluminum valve body at wear-resistant NBR nitrile rubber seal, sinusuportahan ng mga valve ang operasyon na walang lubrication sa ilalim ng filter na naka-compress na hangin sa loob ng 0.05~0.8 MPa, na ipinagmamalaki ang buhay ng serbisyo na higit sa 10 milyong switching cycle. Available ang mga custom na multi-station manifold base (serye ng M5M) para sa sentralisadong air feeding at modular integrated installation, kasama ng mga katugmang adapter, micro silencer at quick connector. Nakikilala mula sa 3/2-way na S3 pilot valve, ang 5-port na M5 series na ito ay maaaring direktang magmaneho ng maliliit na double-acting cylinder o output na mga pilot signal upang paandarin ang mga pangunahing solenoid valve. Kasama sa mga karaniwang sitwasyon ang assembly fixture in-place detection, cylinder travel automatic reversing, on-site manual debugging at small automation pneumatic logic signal triggering.

Ang SOLH 4H series hand lever directional control valves ay binuo alinsunod sa mga pangunahing pamantayang pang-industriya, na sumasaklaw sa 5/2-posisyon at 5/3-posisyon na mga configuration. Purong pinapatakbo sa pamamagitan ng manual lever manipulation na walang electromagnetic coils o pneumatic pilot signal, ang mga spool-type na manual valve na ito ay malawakang ginagamit para sa on-site na pag-commissioning ng kagamitan, emergency safety shutdown at inching control ng double-acting cylinders. Binuo gamit ang high-strength aluminum alloy housings at precision spool assemblies, dalawang positioning structure ang opsyonal: automatic spring return at steel ball mechanical locking. Higit sa lahat, ang mga mounting dimension ay ganap na pare-pareho sa 4V solenoid valves at 4A air-operated valves, na nagbibigay-daan sa direktang pagpapalitan at nababaluktot na paglipat sa mga electric, pneumatic at manual control mode sa karaniwang mga pneumatic system. Ang limang-port na layout ay sumusunod sa internasyonal na pangkalahatang mga detalye: Ang P ay nagsisilbing pangunahing compressed air supply inlet; Ang mga port A at B ay kumokonekta sa dalawang cavity ng double-acting cylinders upang pamahalaan ang extension at retraction movements; Ang R at S ay mga exhaust port na tugma sa mga karaniwang silencer para mapababa ang ingay ng tambutso. Para sa mga modelong 5/2-position, awtomatikong magre-rebound ang mga variant ng spring-reset kapag nailabas na ang lever para maghatid ng walang palya na proteksyon laban sa mga hindi sinasadyang patuloy na pagkilos; Sinigurado ng mga self-locking na bersyon ang posisyon ng spool sa pamamagitan ng pagpoposisyon ng bolang bakal at manatiling nakakabit hanggang sa manu-manong paglipat, perpekto para sa pangmatagalang fixed working states. Ang lahat ng 5/3-position unit ay gumagamit ng dual stable ball positioning na may tatlong na-configure na neutral mode. Ang Closed Center (Type C) ay nagse-seal sa lahat ng port upang i-lock ang mga cylinder at maiwasan ang pagbagsak ng mga actuator na naka-mount na patayo; Ang Exhaust Center (Type C) ay naglalabas ng mga A/B port para sa pressure relief, na nagpapahintulot sa libreng cylinder na lumulutang sa panahon ng manu-manong pagsubok; Ang Pressure Center (Type P) ay nagsu-supply ng compressed air sa parehong gumaganang port para sa magkasabay na clamping at force balance na regulasyon. Tumatakbo sa na-filter na naka-compress na hangin sa loob ng 0.15~0.8 MPa sa ilalim ng mga kondisyong walang lubrication, ang mga balbula ay patuloy na gumagana sa -20 ℃ hanggang +70 ℃. Ang mga available na detalye ay mula sa 4H200 hanggang 4H400 na may maraming mga pagpipilian sa thread. Walang mga de-koryenteng bahagi, ang mga balbula ay nagtatampok ng walang spark na likas na paglaban sa pagsabog, na angkop para sa nasusunog, maalikabok at may mataas na panganib na mga lugar ng produksyon. Sinusuportahan nila ang pag-mount ng panel at pag-install ng base, na madalas na inilalapat para sa manu-manong pag-commissioning ng linya ng produksyon, emergency pneumatic circuit cut-off, safety interlock loops at retrofitting na pagpapalit ng mga awtomatikong control valve.

SOLH 3L series 3/2-way hand pull directional control valves ay sumusunod sa karaniwang mga detalye ng industriya na may default na Normally Closed (NC) na istraktura na nilagyan ng automatic spring return. Pinapatakbo sa pamamagitan ng diretsong axial push-pull handle na paggalaw, ang manu-manong pneumatic valve na ito ay hindi nangangailangan ng mga de-kuryenteng bahagi o pneumatic drive signal, na ginagawa itong isang intrinsically safe manual switching component para sa pneumatic circuits. Ito ay malawakang naka-deploy para sa single-acting cylinder actuation, circuit on-off switching, inching commissioning at safety interlock system, lalo na mainam para sa field debugging, emergency cut-off at explosion-prone working environment. Ang layout ng tatlong-port ay sumusunod sa mga pangkalahatang pamantayan ng industriya: P para sa pangunahing compressed air inlet, A para sa gumaganang output port na kumukonekta sa mga single-acting cylinder, at R para sa exhaust port na tugma sa mga karaniwang silencer para mabawasan ang ingay ng tambutso. Sa ilalim ng normal na inilabas na katayuan, ang built-in na return spring ay pinindot ang precision spool upang i-seal ang P inlet; Ang port A ay nagli-link sa R ​​para sa pressure relief upang mapanatili ang saradong ligtas na estado. Ang manu-manong paghila ng hawakan ay inilipat ang spool upang ikonekta ang P at A port para sa suplay ng hangin upang himukin ang paggalaw ng silindro. Kapag nailabas na, agad na nire-reset ng spring ang balbula, pinuputol ang air intake at nauubos ang natitirang presyon upang maiwasan ang hindi sinasadyang tuluy-tuloy na operasyon. Binuo gamit ang magagaling na aluminum alloy housings at low-friction precision spools, sinusuportahan ng valve ang operasyon na walang lubrication na may stable na sealing performance. Apat na sukat na grado mula sa compact 3L100 hanggang sa heavy-duty na 3L400 na mga detalye ng pabalat ng thread M5, G1/8, G1/4, G3/8 at G1/2; Ang mga opsyon sa PT, NPT at G thread ay magagamit upang matugunan ang mga pangangailangan sa pandaigdigang pag-install. Sinusuportahan ng balbula ang panel mounting at base mounting, na nagbabahagi ng magkaparehong sukat ng pag-install sa 3A air-operated valves para sa tuluy-tuloy na pagpapalitan sa pagitan ng manual at pneumatic control mode. Nang walang anumang mga de-koryenteng sangkap, naghahatid ito ng walang spark na operasyon na angkop para sa nasusunog, maalikabok at mahalumigmig na mga workshop, na karaniwang ginagamit para sa manual clamping, ejection cylinder control, equipment maintenance safety lockout at pinagsamang manual-pneumatic logic control system na ipinares sa 3A pilot valves.

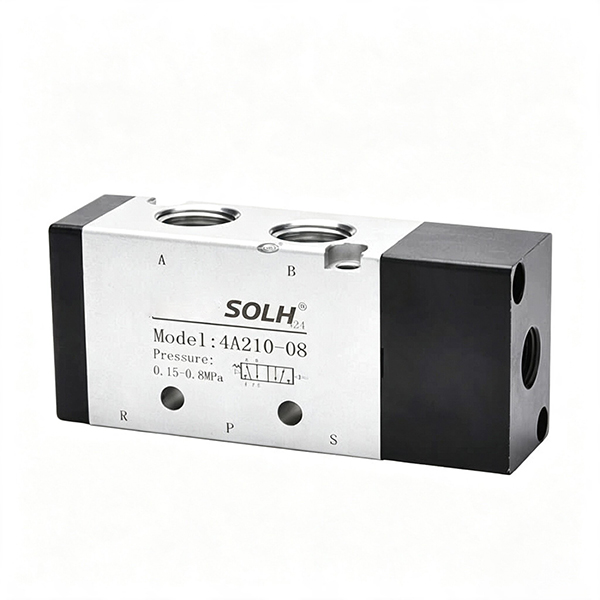

SOLH 4A series 5/2-way at 5/3-way air-operated directional control valves ay ang buong pneumatic counterpart ng classic na 4V electromagnetic solenoid valve series. Ganap na hinihimok ng mga panlabas na pneumatic control signal na walang mga coils o mga de-koryenteng bahagi sa loob, nakakamit ng balbula na ito ang likas na kaligtasan ng pagsabog at nagsisilbing pangunahing control unit para sa mga non-electric na pneumatic loop, mga mapanganib na lugar na sumasabog at mga interlock system ng kaligtasan. Gumagamit ito ng high-precision spool configuration at matibay na aluminum alloy housing, na nagbabahagi ng magkaparehong mga dimensyon ng pag-install at mga katangian ng daloy sa 4V series para sa tuluy-tuloy na direktang pagpapalit at pag-upgrade sa pagitan ng electric-driven at full-pneumatic control scheme. Ang karaniwang five-port na layout ay sumusunod sa mga unibersal na detalye ng industriya: P para sa main air supply inlet, A at B bilang gumaganang port na konektado sa dalawang chamber ng double-acting cylinders para sa extension at retraction regulation, R at S bilang exhaust port na compatible sa mga standard na silencer para mabawasan ang operational noise. Ang 5/2-way na lineup ay nagbibigay ng iisang pneumatic control at double pneumatic control na mga opsyon. Ang mga solong air-controlled na modelo ay lumilipat kapag nakatanggap ng mga control air signal at awtomatikong nagre-reset sa pamamagitan ng mga built-in na spring kapag nawala ang control pressure upang maghatid ng hindi ligtas na proteksyon. Ang mga double air-controlled na variant ay nagtatampok ng walang return spring at patuloy na naka-lock ang kasalukuyang posisyon ng spool pagkatapos na madiskonekta ang control air, na sumusuporta sa pangmatagalang pagpoposisyon at pagpapanatili ng presyon nang walang napapanatiling control air input. Ang mga 5/3-way na bersyon ay eksklusibong double air-driven na may tatlong maaaring piliin na neutral na configuration: closed center (Type C) seal ang lahat ng port para i-lock ang mga cylinder at maiwasan ang vertical na pagbagsak; ang exhaust center (Type E) ay naglalabas ng mga A/B port sa atmospera para sa pagpapalabas ng presyon at manu-manong pag-commissioning; ang pressure center (Type P) ay nagpapakain ng naka-compress na hangin sa parehong gumaganang port para sa sabay-sabay na pag-clamping at puwersang pagsasaayos ng balanse. Angkop para sa na-filter na naka-compress na hangin sa loob ng 0.15~0.8 MPa working pressure, sinusuportahan ng buong serye ang operasyong walang lubrication at maaasahang gumagana mula -20℃ hanggang +70℃. Malawakang inilapat sa mga kemikal na planta, pagawaan ng pagpipinta, pagmimina at iba pang kapaligirang may panganib sa pagsabog, nakikipagtulungan ito sa mga mechanical valve, hand-operated valves at air pilot valve upang bumuo ng kumpletong all-pneumatic logic control system para sa double-acting cylinders.

Ang SOLH 3A series na 3/2-way na externally air-operated directional control valves ay ginawa alinsunod sa mga pangunahing pamantayan ng industriya. Ganap na hinihimok ng pneumatic signal input nang walang anumang electromagnetic coils, ang seryeng ito ay inengineered para pamahalaan ang extension, retraction at pressure retention ng single-acting pneumatic cylinders. Ito ay nagsisilbing kritikal na elemento ng kontrol sa kaligtasan para sa lahat-ng-electric-free na pneumatic circuit, mga mapanganib na sumasabog na kapaligiran at mabibigo na pang-industriyang makinarya. Ang karaniwang tatlong-port na layout ay sumusunod sa mga pangkalahatang pang-industriyang kahulugan: P para sa pangunahing compressed air supply inlet, A para sa gumaganang outlet na direktang konektado sa single-acting cylinders, at R para sa exhaust port para sa pressure relief at mabilis na spring reset. Dalawang control configuration ang available. Ang mga solong pneumatic control models (3A×10) ay lumipat kapag natanggap ang mga panlabas na signal ng hangin at awtomatikong nagre-reset sa pamamagitan ng mga built-in na spring kapag naalis ang control air signal upang magarantiya ang fail-safe na pagganap ng pag-reset. Ang mga variant ng double pneumatic control (3A×20) ay gumagamit ng latching spool structure, patuloy na ni-lock ang posisyon ng balbula kahit na nadiskonekta ang control air upang mapanatili ang pangmatagalang clamping at positioning. Binuo gamit ang high-strength na aluminum alloy valve body at precision-machined spools, sinusuportahan ng mga valve ang oil-free na operasyon sa ilalim ng filtered compressed air na may filtration precision na higit sa 40 μm sa loob ng working pressure range na 0.15~0.8 MPa. Apat na dimensional na mga detalye mula sa miniature 3A100 hanggang sa heavy-duty high-flow 3A400 cover M5 hanggang G1/2 na mga koneksyon sa thread, at ang mga NPT thread ay opsyonal para sa mga proyekto sa ibang bansa. Kung walang panloob na mga de-koryenteng bahagi, ang balbula ay nagtatampok ng intrinsic explosion-proof na pagganap, perpektong akma para sa nasusunog, maalikabok at mahalumigmig na mga kapaligiran sa pagtatrabaho. Sinusuportahan nito ang random na multi-angle installation at manifold assembly para sa modular valve banks, na malawakang naka-deploy sa workpiece clamping mechanisms, pneumatic safety interlock system at long-duration positioning stations.
