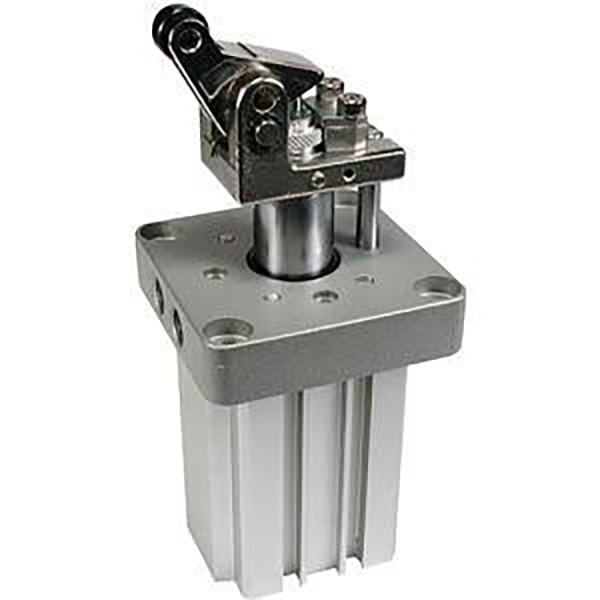

RS2H Series Heavy-Duty Stopper Cylinder | Adjustable Hydraulic Buffer Lever Stop Cylinder

Brand: SOLH ng Richge Technology

1. Pangkalahatang-ideya ng Produkto at Mga Pangunahing Kalamangan sa Structural

     Ang serye ng SOLH RS2H ay isang bagong henerasyong heavy-duty na lever-type na silindro ng stopper, na propesyonal na idinisenyo para sa heavy-load na conveyor line positioning at paglilimita. Magagamit sa malalaking sukat ng butas na φ50/63/80mm, nagtatampok ito ng napakataas na puwersa ng paghinto, adjustable na hydraulic buffer, magaan na compact na istraktura at mahusay na resistensya sa epekto. Espesyal na naaangkop para sa 50–500kg heavy pallets at tooling plates, ito ay nagsisilbing core stopping component para sa heavy-duty automated conveyor lines, na malawakang ginagamit sa workpiece stopping, transfer positioning at station limiting scenario.

  1.1 Na-upgrade ang Heavy-Duty Performance

     Bilang isang na-upgrade na kapalit para sa tradisyonal na serye ng RS1H, ang RS2H ay nakakamit ng higit sa 30% na pagtaas sa puwersa ng paghinto. Gumagamit ng pinagsamang lever force amplification at hydraulic buffer structure, ito ay ganap na nakatiis sa high-frequency impact load at matatag na nililimitahan ang mga mabibigat na workpiece mula 50kg hanggang 500kg, nilulutas ang mga problema ng hindi sapat na puwersa at madaling pagkabigo ng mga lumang modelo sa ilalim ng heavy-load cyclic operation.

  1.2 Compact at Lightweight Optimization

     Kung ikukumpara sa serye ng RS1H, binabawasan ng φ63-30 stroke model ang kabuuang timbang ng 22% at pinaikli ng 9mm ang kabuuang haba. Ang na-optimize na pinagsama-samang istraktura ay nakakatipid ng espasyo sa pag-install habang pinapabuti ang pangkalahatang katigasan ng istruktura, na napagtatanto ang mas maliit na sukat, mas magaan ang timbang at mas mataas na katatagan.

  1.3 Core Adjustable Hydraulic Buffer

     Built-in adjustable hydraulic buffer bilang pamantayan. Ang mga user ay maaaring malayang ayusin ang damping resistance sa pamamagitan ng umiikot na adjustment disc upang umangkop sa mga workpiece na may iba't ibang timbang at bilis ng paghahatid. Sinusuportahan ng buffer ang mabilisang pagpapalit na walang tool sa pamamagitan ng pagluwag sa M4 set screw, na lubos na nagpapahusay sa on-site na kahusayan sa pagpapanatili at binabawasan ang downtime.

  1.4 High-Rigidity Lever at Dual Roller Design

     Ang high-strength lever ay nilagyan ng pinahusay na internal buffer structure. Available ang dalawang opsyon sa roller material: resin (L) at carbon steel (M), na nagtatampok ng wear resistance at anti-cracking performance. Ang pinalaki na diameter ng roller ay nagsisiguro ng maayos na pagpapatakbo ng rolling at malakas na anti-deflection na kakayahan, na epektibong iniiwasan ang jamming at sira-sira na pagkasira ng load sa panahon ng heavy-load stopping.

 1.5 Ganap na Mapapalitan at Sari-saring Configuration

     Ang mga sukat ng pag-install ay ganap na mapapalitan ng tradisyonal na serye ng RS1H, na sumusuporta sa direktang pagpapalit at pag-upgrade nang hindi binabago ang mga frame ng fixture. Kasama sa mga opsyonal na pinahabang function ang anti-rebound locking mechanism, manual release unlock at lever detection switch, na nakakatugon sa mga kinakailangan sa kontrol ng kumplikadong heavy-load na mga kondisyon sa pagtatrabaho.

  1.6 Oil-Free at Long Service Life Structure

     Ang opsyonal na double-acting, spring-loaded na double-acting at single-acting na mga mode ay sumasaklaw sa magkakaibang pangangailangan sa pagpapatakbo. Ang hard chrome-plated na piston rod at hard anodized cylinder body ay naghahatid ng mahusay na wear resistance at impact resistance. Ang walang langis na disenyo ng operasyon ay umaangkop sa malinis na kapaligiran at welding splash-proof na kondisyon sa pagtatrabaho na may mababang gastos sa pagpapanatili at mahabang buhay ng serbisyo.

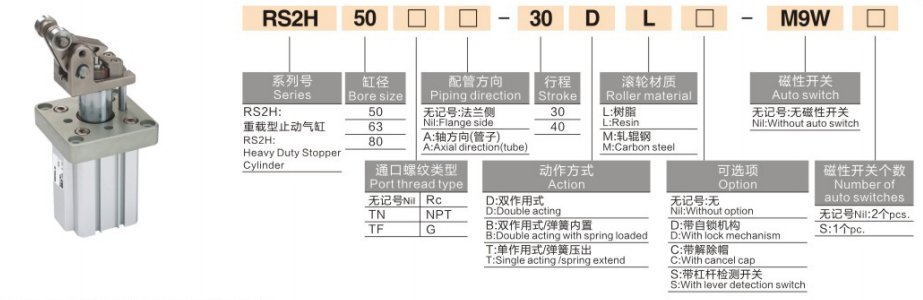

2. Kumpletuhin ang Mga Panuntunan sa Pagpapangalan ng Modelo at Mga Halimbawa ng Order

  1.Mga Karaniwang Halimbawa ng Modelo: RS2H63-30LM9BW, RS2H80-40TL-DSR

  2.Mga Halimbawa ng Standard Order

    • Pangkalahatang Heavy-Duty Model: RS2H63-30LD-M9BW (φ63 bore, 30mm stroke, resin roller, double-acting, na may M9BW magnetic switch)

    • High-Safety Locking Model: RS2H80-40TM-XC102 (φ80 bore, 40mm stroke, carbon steel roller, single-acting, na may anti-rebound locking mechanism)

3. Mga Pangkalahatang Teknikal na Parameter (20℃, 0.5MPa Standard na Kundisyon)

  3.1 Pangunahing Detalye

     • Mode ng Operasyon: Double-acting, spring-loaded double-acting, spring extend single-acting

     • Saklaw ng Presyon sa Paggawa: 0.05~1.0MPa; Presyon ng Katibayan: 1.5MPa

     • Ambient Temperatura: -10℃~60℃ (kapaligiran na walang yelo)

     • Buffer System: Karaniwang built-in na adjustable hydraulic buffer + dual-end rubber buffer

     • Mode ng pagpapadulas: Walang langis na operasyon

     • Paraan ng Pag-install: Karaniwang flange mounting, 4-side magnetic switch mounting available

  3.2 Karaniwang Bore at Stroke Combination

  3.3 Theoretical Stopping Force (Yunit: kN @0.5MPa, Lever Output)

  3.4 Paghahambing ng Timbang ng Produkto (Yunit: kg @ Standard Stroke)

4. Core Configuration at Mga Alituntunin sa Pagpili

 4.1 Pagpili ng Materyal na Roller

     • Resin Roller (L): Mababang ingay at anti-scratch sa mga ibabaw ng papag. Tamang-tama para sa magaan/katamtamang pagkarga (50–200kg) at high-speed na operasyon (≤0.5m/s) na mga sitwasyon, na nagpoprotekta sa mga workpiece habang tinitiyak ang matatag na paghinto.

     • Carbon Steel Roller (M): Ultra-high wear resistance at malakas na impact resistance. Angkop para sa mabibigat na kargada (200–500kg), high-frequency na pagbibisikleta (≥1000 beses/araw) at malupit na pang-industriya na kondisyon sa pagtatrabaho na may mahabang buhay ng serbisyo.

  4.2 Pagpili ng Mode ng Operasyon

     • Double-Acting (D): Bidirectional na nakokontrol na pag-clamping at pagpapakawala nang may pinakamataas na puwersa sa paghinto. Na-optimize para sa mabigat na karga at high-frequency na start-stop na mga kondisyon sa pagtatrabaho.

     • Spring-Loaded Double-Acting (B): Awtomatikong pagpapalabas kapag nawalan ng kuryente, inuuna ang kaligtasan ng kagamitan at tauhan. Perpekto para sa mga mapanganib na istasyon at power-off na proteksyon na mga sitwasyon.

     • Single-Acting (T): Spring extend, air compression retract mode. Pagtitipid sa enerhiya at cost-effective, naaangkop para sa light-load at low-frequency stopping scenario.

  4.3 Opsyonal na Mabibigat na Tungkulin na Mga Accessory na Gumagamit

     • Mekanismo ng Pag-lock (-XC102): Awtomatikong pag-lock pagkatapos huminto upang maiwasan ang pag-rebound at pag-displace ng workpiece, na angkop para sa mga high-speed light-load at anti-shifting na mga istasyon.

     • Manual Unlock Function: Manu-manong bitawan ang lever sa panahon ng power failure o equipment, na tinitiyak ang ligtas at maginhawang on-site maintenance.

     • Lever Detection Switch: Nakikita ang extension ng lever at katayuan ng pag-reset, sinusuportahan ang kontrol ng linkage ng PLC at awtomatikong interlock na operasyon para sa mga matalinong linya ng produksyon.

5. Mga Karaniwang Sitwasyon ng Aplikasyon

     • Mga Linya ng Heavy-Duty Pallet Conveyor: Espesyalista para sa paghinto, paglipat ng pagpoposisyon at anti-shifting ng 200–500kg heavy tooling plates sa automotive, home appliance at logistics na industriya, na naghahatid ng matatag na pagganap na naglilimita sa mabigat na karga.

     • Welding at Machine Tool Heavy Stations: Inilapat sa heavy-load clamping ng welding fixtures, machine tool loading/unloading limiting at heavy mold positioning. Ang buffer structure ay lumalaban sa malakas na epekto at pinipigilan ang welding slag erosion.

     • Automated Warehousing at Transfer System: Ginagamit para sa stereoscopic warehouse pallet stopping, AGV docking positioning at heavy-duty flipping mechanism na naglilimita, na nagtatampok ng matatag na paggalaw at maaasahang feedback ng signal.

     • High-Speed ​​Heavy-Duty Conveyor Lines: Angkop para sa pagpapahinto ng high-speed (≤0.8m/s) na mabibigat na workpiece sa roller at belt conveyor lines. Tinitiyak ng adjustable hydraulic buffer na maayos at walang epekto ang proseso ng paghinto.

6. 3-Step na Mabilis na Gabay sa Pagpili

     1. Pagpili ng Bore Size: Piliin ang bore ayon sa bigat ng workpiece at bilis ng paghahatid. Sundin ang pamantayan sa kaligtasan: theoretical stopping force ≥ aktwal na load × 2. φ50 para sa load na mas mababa sa 200kg, φ63 para sa 200–350kg load, φ80 para sa load na higit sa 350kg.

     2. Pagpili ng Materyal na Roller: Pumili ng resin roller (L) para sa light-load at high-speed na mga sitwasyon; pumili ng carbon steel roller (M) para sa heavy-load at high-frequency cycling scenario.

     3. Pinili ng Functional na Configuration: Pumili ng double-acting (D) + carbon steel roller para sa heavy-load at high-frequency na kondisyon sa pagtatrabaho; magdagdag ng locking mechanism (-XC102) para sa anti-rebound na mga kinakailangan; gamitin ang spring-loaded type (B) para sa mga istasyong priyoridad sa kaligtasan.

Isang Buod ng Pangungusap

     Nagtatampok ang SOLH RS2H series na nag-upgrade ng heavy-duty stopper cylinder ng 30% na mas mataas na stopping force, lightweight compact structure, adjustable hydraulic buffer at dual roller na mga opsyon, na nagbibigay ng high-stability, anti-impact at maintenance-friendly na mga propesyonal na stopping solution para sa 50–500kg heavy-load na automated conveyor lines.
