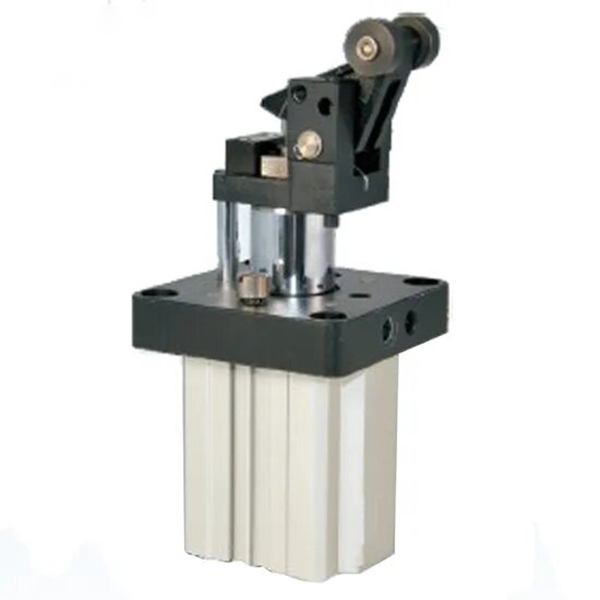

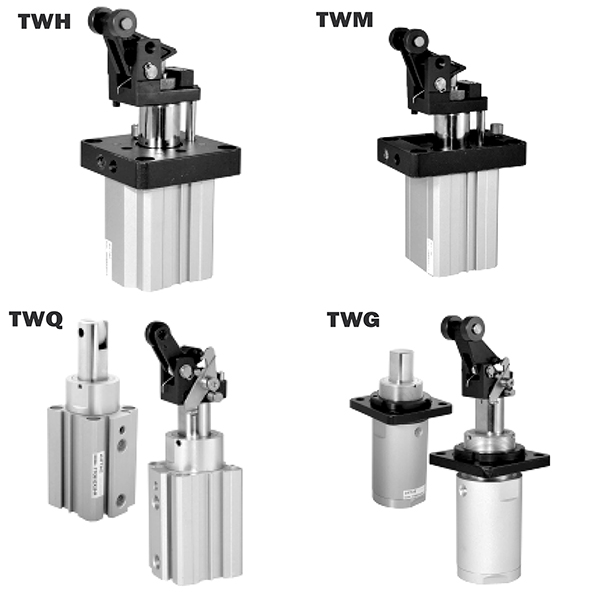

TWH / TWM Series Lever Roller Stopper Cylinder | Self-Locking Heavy-Duty Stop Cylinder

Brand: SOLH ng Richge Technology

1. Pangkalahatang-ideya ng Produkto at Mga Pangunahing Tampok na Structural

     Ang serye ng SOLH TWH/TWM ay lever roller-type heavy-duty stopper cylinders na idinisenyo para sa medium at heavy-load na automated conveyor lines. Sinasaklaw ang mga sukat ng bore mula φ20mm hanggang φ80mm, ang serye ay nagtatampok ng mga pangunahing bentahe kabilang ang built-in na self-locking na anti-rebound na mekanismo, standard adjustable hydraulic buffer, high-rigidity lever structure at integrated flange mounting. Ito ay matatag na humahawak ng 30–300kg na mga pallet at tooling plate, na malawakang ginagamit para sa paghinto ng conveyor, pagpoposisyon ng paglipat at anti-shifting ng istasyon, na nagsisilbing pangunahing mapagkakatiwalaang solusyon sa stopper para sa medium at heavy-load na automation na mga senaryo.

  1.1 Lever Roller Force-Boosting Structure

     Gumagamit ng double-acting lever roller na disenyo, ang produkto ay gumagamit ng lever force amplification at rolling contact working principle. Naghahatid ito ng malaking puwersa sa paghinto na may mababang epekto at maayos na pagpapatakbo ng rolling, na epektibong binabawasan ang matibay na epekto habang humihinto ang workpiece at pinoprotektahan ang parehong kagamitan at workpiece.

  1.2 Core Self-Locking Anti-Rebound Function

     Nilagyan ng integrated mechanical self-locking mechanism bilang opsyonal na pag-upgrade. Matapos huminto ang epekto ng workpiece, awtomatikong i-lock ng cylinder ang lever arm upang maiwasan ang rebound at reverse pushing ng mga workpiece, inaalis ang mga problema sa displacement ng istasyon at lubos na mapabuti ang pangkalahatang katatagan ng linya ng produksyon at katumpakan ng pagpoposisyon.

  1.3 Graded Hydraulic Buffer System

     • φ20/φ25 Maliit na Bore: Itinugma sa non-adjustable hydraulic buffer, perpektong umaangkop sa magaan at katamtamang pagkarga ng mababang bilis ng mga kondisyon sa pagtatrabaho na may cost-effective na stable na buffering performance.

     • φ32–φ80 Malaking Bore: Nilagyan ng adjustable hydraulic buffer. Maaaring malayang iikot ng mga user ang adjustment disc upang baguhin ang damping resistance, tumutugma sa mga workpiece na may iba't ibang timbang at bilis ng paghahatid upang ganap na masipsip ang impact energy at makamit ang zero-impact stopping.

  1.4 High-Rigidity at Long-Life Design

     Gumagamit ng thickened hard chrome-plated piston rod at hard anodized cylinder body, na nagtatampok ng mahusay na wear resistance, pressure resistance at impact resistance. Ang karaniwang disenyo ng operasyon na walang langis ay umaangkop sa malinis na kapaligiran ng produksyon at mga kondisyon sa pagtatrabaho na hindi tinatablan ng pag-welding na may mababang pagpapanatili at pinahabang buhay ng serbisyo.

  1.5 Flexible na Pag-install at Layout ng Switch

     Tinitiyak ng karaniwang flange mounting ang mabilis at matatag na pag-install. Ang katawan ng cylinder ay pre-reserved na may mga mounting grooves ng sensor, na sumusuporta sa direktang pag-install ng magnetic switch nang walang mga karagdagang accessory. Iniiwasan ng 4-side mounting design ang on-site fixture interference na may malakas na kakayahang umangkop sa layout.

  1.6 Modelo Functional Differentiation

     • Serye ng TWH: Karaniwang double-acting na istraktura na may pinakamataas na puwersa sa paghinto, na angkop para sa mabigat na pagkarga at mga high-frequency na start-stop na mga sitwasyon.

     • Serye ng TWM: Double-acting na may built-in na spring structure, na napagtatanto ang awtomatikong pagpapalabas pagkatapos ng power failure, na inuuna ang mga kagamitan at kaligtasan ng tauhan para sa mga high-risk na istasyon.

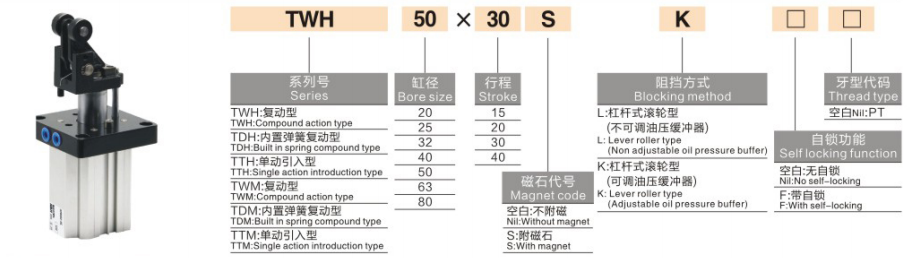

2. Kumpletuhin ang Mga Panuntunan sa Pagpapangalan ng Modelo at Mga Halimbawa ng Order

  1. Mga Karaniwang Halimbawa ng Modelo: TWH50-30SK-F, TWM63-30K-F

  2. Mga Halimbawa ng Standard Order

     • Self-Locking Medium-Load Model: TWH50-30S-F (φ50 bore, 30mm stroke, non-adjustable hydraulic buffer, na may self-locking function)

     • Safety Power-Off Release Model: TWM63-30K-F (φ63 bore, 30mm stroke, adjustable hydraulic buffer, built-in na spring safety structure, na may self-locking)

3. Mga Pangkalahatang Teknikal na Parameter (20℃, 0.5MPa Standard na Kundisyon)

 3.1 Pangunahing Detalye

     • Mode ng Operasyon: TWH = Double-acting; TWM = Double-acting na may built-in na spring

     • Saklaw ng Presyon sa Paggawa: 0.05~1.0MPa; Presyon ng Katibayan: 1.5MPa

     • Ambient Temperatura: -10℃~60℃ (kapaligiran na walang yelo)

     • Configuration ng Buffer: φ20/φ25 = Non-adjustable hydraulic buffer; φ32~φ80 = Naaayos na hydraulic buffer

     • Mode ng pagpapadulas: Walang langis na operasyon

     • Paraan ng Pag-install: Karaniwang flange mounting

  3.2 Karaniwang Bore at Stroke Combination

 3.3 Theoretical Stopping Force (Yunit: N @0.5MPa, Lever Output, TWH)

  3.4 Timbang ng Produkto (Yunit: kg @ Standard Stroke, TWH)

4. Core Configuration at Mga Alituntunin sa Pagpili

 4.1 Pagpili ng Uri ng Buffer

     • S Non-Adjustable Hydraulic Buffer: Nakatuon para sa φ20/φ25 maliliit na butas. Cost-effective, angkop para sa magaan na load (≤50kg) at low-speed operation (≤0.3m/s) na may stable fixed buffering performance.

     • K Adjustable Hydraulic Buffer: Eksklusibo para sa φ32–φ80 malalaking butas. Sinusuportahan ang libreng pagsasaayos ng damping, perpektong tumutugma sa daluyan at mabibigat na karga (50–300kg) at medium-high speed na operasyon (≤0.5m/s), na umaangkop sa magkakaibang kondisyon sa pagtatrabaho.

 4.2 Self-Locking na Pinili ng Function

     • F Uri ng Self-Locking (Inirerekomenda): Awtomatikong pag-lock pagkatapos huminto ang epekto ng workpiece, epektibong pinipigilan ang pag-rebound ng workpiece at pag-alis ng istasyon. Tamang-tama para sa ganap na awtomatikong tuluy-tuloy na mga linya ng conveyor, na lubos na nagpapahusay sa katatagan ng pagpapatakbo.

     • Uri ng Non-Locking: Naaangkop lamang para sa mga sitwasyong may maliit na reverse impact at manu-manong pag-reset. Hindi inirerekomenda para sa mga awtomatikong linya ng produksyon dahil sa mahinang katatagan ng pagpoposisyon.

  4.3 Pagpili ng Mode ng Operasyon

     • TWH Double-Acting: Pinakamataas na puwersa sa paghinto na may bidirectional na nakokontrol na pag-clamping at pagpapakawala. Na-optimize para sa mabigat na karga at high-frequency na start-stop na mga sitwasyon sa pagbibisikleta.

     • TWM Spring-Loaded Double-Acting: Awtomatikong pagpapalabas kapag nawalan ng kuryente, tinitiyak ang kaligtasan ng kagamitan at tauhan. Priyoridad para sa mga mapanganib na istasyon ng pagtatrabaho at mga application sa proteksyon ng power-off.

5. Mga Karaniwang Sitwasyon ng Aplikasyon

     • Mga Linya ng Katamtaman at Mabigat na Tungkulin na Conveyor: Espesyalista para sa paghinto, paglipat ng pagpoposisyon at anti-shifting ng 50–300kg na mga pallet at tooling plate sa mga industriya ng electronics, appliance sa bahay at logistik, na naghahatid ng matatag na medium-heavy load na naglilimita sa pagganap.

     • Mga Linya ng Automated Material Handling: Inilapat sa medium-high speed (≤0.5m/s) workpiece na humihinto sa roller at belt conveyor. Nakakamit ng adjustable hydraulic buffer ang malambot at walang epektong proseso ng paghinto upang maprotektahan ang mga workpiece.

     • Machine Tool at Welding Stations: Angkop para sa pag-load/pag-unload ng machine tool at pagpoposisyon ng welding fixture. Nagtatampok ng impact resistance at welding slag prevention, ito ay matatag na umaangkop sa malupit na pang-industriya na mga kondisyon sa pagtatrabaho.

     • AS/RS at AGV Docking System: Ginagamit para sa stereoscopic warehouse pallet stopping at AGV tumpak docking positioning. Tinitiyak ng self-locking na anti-rebound na disenyo ang matatag na pagkilos at maaasahang feedback ng signal para sa mga intelligent na warehousing system.

6. 3-Step na Mabilis na Gabay sa Pagpili

     1. Pagpili ng Bore Size: Piliin ang bore ayon sa bigat ng workpiece at bilis ng pagpapatakbo. Sundin ang pamantayan sa kaligtasan: theoretical stopping force ≥ actual load × 2. φ25 para sa load na mas mababa sa 50kg; φ32/φ40 para sa 50–150kg load; φ50/φ63 para sa 150–300kg load.

     2. Pagpili ng Uri ng Buffer: Piliin ang S non-adjustable buffer para sa φ20/φ25 bores; piliin ang K adjustable buffer para sa mga bores sa itaas ng φ32 upang umangkop sa variable na bilis at kondisyon ng pagkarga.

     3. Pinili ng Functional na Configuration: Piliin ang F self-locking para sa lahat ng awtomatikong linya ng produksyon; magpatibay ng TWH double-acting para sa heavy-load at high-frequency na mga sitwasyon; piliin ang TWM spring-loaded type para sa safety-priority at power-off protection stations.

Isang Buod ng Pangungusap

     Ang SOLH TWH/TWM series na medium-heavy duty lever roller stopper cylinders ay nagsasama ng self-locking na anti-rebound na mekanismo at graded hydraulic buffer system, na nagbibigay ng stable, low-impact at high-safety na professional stopping solution para sa 30–300kg na automated conveyor at production station.
