RSQ Series Stopper Cylinder | Nakapirming Taas ng Mounting Pneumatic Stop Cylinder

Brand: SOLH ng Richge Technology

1. Pangkalahatang-ideya ng Produkto at Mga Pangunahing Tampok na Structural

     Ang serye ng SOLH RSQ ay isang fixed mounting height stopper cylinder na idinisenyo para sa awtomatikong pagpoposisyon ng linya ng conveyor at paglilimita ng workpiece. Sinasaklaw nito ang mga sukat ng bore mula φ12mm hanggang φ50mm na may karaniwang mga stroke mula 10mm hanggang 30mm. Nagtatampok ng fixed-height rigid structure, built-in buffer, 10 opsyonal na rod end type at 4-side magnetic switch mounting, ang RSQ cylinder ay naghahatid ng mura at mataas na reliability stopping solution para sa conveyor station blocking, pallet positioning at workpiece limiting, na nagsisilbing standard core component para sa mga automated conveying system.

  1.1 Nakapirming Taas na Matibay na Istraktura

     Naiiba sa seryeng RSG na nababagay sa taas, ang serye ng RSQ ay gumagamit ng hindi naaayos na disenyo ng nakapirming taas ng mounting. Nagtatampok ito ng mas simpleng istraktura, mas mataas na pangkalahatang higpit at mas mabilis na pag-install sa site, perpektong tumutugma sa mga layout ng fixed-height na istasyon at inaalis ang mga pamamaraan sa pag-calibrate ng taas.

  1.2 Maraming Gamit na Multi-Rod-End Adaptation

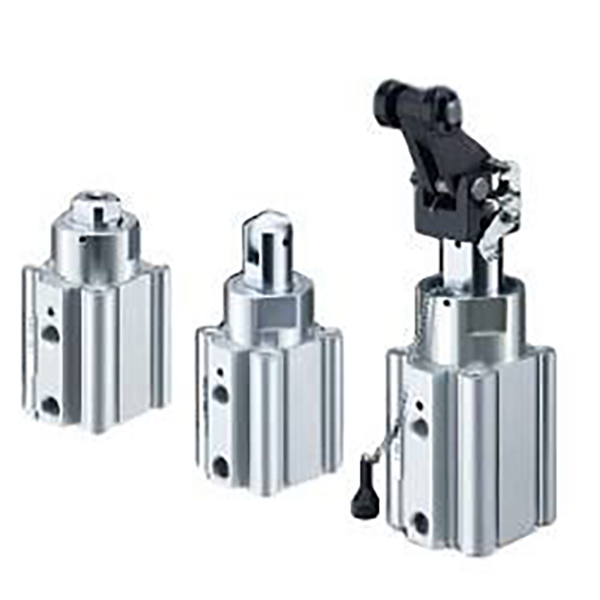

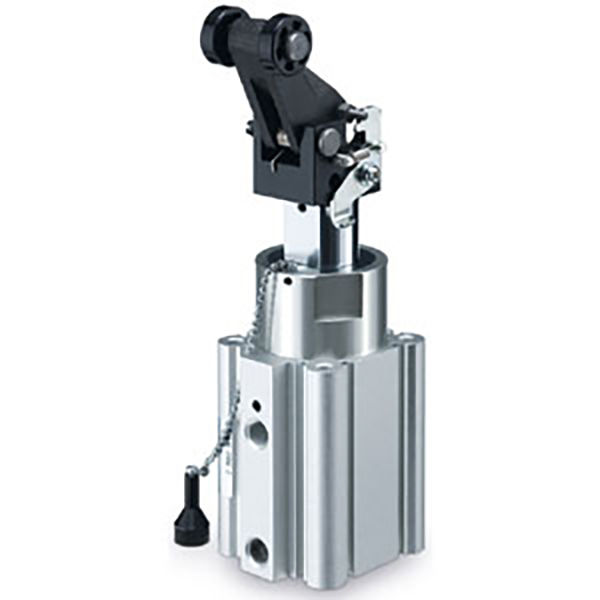

     Nilagyan ng 10 uri ng mga opsyon sa dulo ng rod, kabilang ang round rod, bevel cut, roller at lever structures, ganap na sumasaklaw sa magaan, katamtaman at mabigat na mga senaryo ng paghinto ng pagkarga. Ang mga uri ng lever (L/B/C/D/E) ay gumagamit ng built-in na hydraulic buffer na disenyo na may mahusay na pagsipsip ng enerhiya at malakas na resistensya sa epekto para sa high-frequency at heavy-impact na mga kondisyon sa pagtatrabaho.

  1.3 Flexible na Pag-install at Switch Layout

     Sinusuportahan ng cylinder body ang 4-side magnetic switch installation (tugma sa D-A9□/M9□/P3DWA series switches) nang walang karagdagang mounting accessory. Dalawang karaniwang paraan ng pag-mount ang magagamit: B-type through-hole mounting (standard) at A-type na double-end threaded hole mounting, na umaangkop sa iba't ibang equipment frame at installation space.

  1.4 Oil-Free at Long Service Life Design

     Ang opsyonal na double-acting, spring-return double-acting at single-acting (spring extend) na mga mode ay nakakatugon sa magkakaibang mga kinakailangan sa pagkilos. Tinitiyak ng karaniwang buffer ng goma ang matatag na operasyon. Ang piston rod ay gumagamit ng hard chrome plating treatment, at ang cylinder body ay sumasailalim sa hard anodizing process, na nakakamit ng outstanding wear resistance at impact resistance. Ang disenyo ng operasyon na walang langis ay umaangkop sa malinis at walang alikabok na mga kapaligiran sa pagtatrabaho na may mababang gastos sa pagpapanatili.

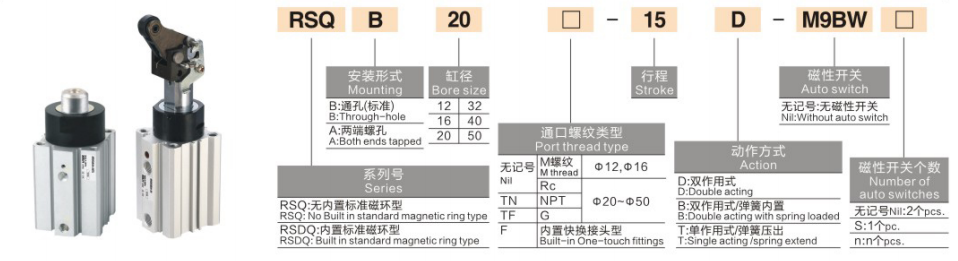

2. Kumpletuhin ang Mga Panuntunan sa Pagpapangalan ng Modelo at Mga Halimbawa ng Order

  1. Mga Karaniwang Halimbawa ng Modelo: RSQB20-15, RSDQL32-20

  2. Mga Halimbawa ng Standard Order

     • Non-Magnetic Ring Standard Model: RSQB20-15 (Walang magnetic ring, through-hole mounting, φ20 bore, 15mm stroke, standard round rod end)

     • Magnetic Ring Hydraulic Buffer Model: RSDQL32-20 (Built-in na magnetic ring, through-hole mounting, φ32 bore, 20mm stroke, lever-type stopping end)

3. Mga Pangkalahatang Teknikal na Parameter (20℃, 0.5MPa Standard na Kundisyon)

  3.1 Pangunahing Detalye

     • Mode ng Operasyon: Double-acting, spring-return double-acting, single-acting (spring extend)

     • Saklaw ng Presyon sa Paggawa: 0.05~1.0MPa; Presyon ng Katibayan: 1.5MPa

     • Ambient Temperatura: -10℃~70℃ (walang switch); -10℃~60℃ (may switch)

     • Bilis ng Operating Piston: 50~500mm/s

     • Buffer Mode: Karaniwang goma buffer; Mga uri ng lever na nilagyan ng built-in na hydraulic buffer

     • Mode ng pagpapadulas: Walang langis na operasyon

  3.2 Karaniwang Bore at Stroke Combination

3.3 Theoretical Stopping Force (Yunit: N @0.5MPa, Double-Acting)

3.4 Timbang ng Produkto (Yunit: kg @20mm Stroke, Serye ng RSQ)

4. Mga Uri ng Rod End at Mga Naaangkop na Sitwasyon

5. Mga Karaniwang Sitwasyon ng Aplikasyon

     • Paghinto ng Assembly Line: Inilapat sa pallet stopping, station positioning at anti-shifting para sa electronic at home appliance assembly lines. Ang disenyong nakapirming taas ay perpektong tumutugma sa mga karaniwang layout ng linya ng conveyor.

     • Paglilimita sa Linya ng Conveyor: Angkop para sa paghinto ng workpiece sa mga belt at roller conveyor, pagpoposisyon ng istasyon ng paglipat, at pagharang ng diverging/pagsasama-sama ng linya. Maramihang mga pagpipilian sa dulo ng baras ay umaangkop sa iba't ibang grado ng pagkarga.

     • Mga Mga Automated Processing Stations: Tamang-tama para sa machine tool loading/unloading limiting, packaging machine positioning at inspection station stopping, naghahatid ng matatag at anti-interference cyclic operation.

     • Mga Sitwasyon sa Paghinto ng Mabigat na Tungkulin: Ginagamit para sa mabigat na papag at paghinto ng tooling board, pagpoposisyon ng welding station. Ang uri ng hydraulic buffer lever ay epektibong lumalaban sa malakas na impact at high-frequency vibration.

6. 3-Step na Mabilis na Gabay sa Pagpili

  1. Pagpili ng Bore Size: Piliin ang bore ayon sa aktwal na paghinto ng load. Sundin ang panuntunan: theoretical stopping force ≥ actual load × 2 safety factor. φ16~φ20 para sa magaan na karga, φ32 para sa katamtamang pagkarga, φ40~φ50 para sa mabigat na karga.

  2. Pagpili ng Stroke: Ang karaniwang stroke ay mula 10mm hanggang 30mm. Magreserba ng 5~10mm extra stroke margin batay sa taas ng workpiece para maiwasan ang mekanikal na interference.

  3. Rod End Selection

￮ Banayad na load at mababang bilis: Pumili ng round rod o bevel cut type

￮ Mataas na bilis at magaan na pagkarga: Pumili ng uri ng roller

￮ Mabigat na pagkarga at epekto sa mataas na dalas: Pumili ng uri ng hydraulic buffer lever (B/C/D/E)

Isang Buod ng Pangungusap

     Ang serye ng SOLH RSQ na fixed-height stopper cylinder ay nagtatampok ng matibay na fixed mounting structure, magkakaibang mga rod end option, 4-side switch installation at oil-free long-life performance, na nagbibigay ng cost-effective, stable at impact-resistant na standard stopping solution para sa iba't ibang automated conveyor at processing station.
