CKG1 (CKP1) Serye Clamp Cylinder | Rod-Mounted Heavy-Duty Cylinder na may mga Anti-Magnetic Switch

Brand: SOLH ng Richge Technology

1. Pangkalahatang-ideya ng Produkto at Mga Pangunahing Pagkakaiba sa Structural

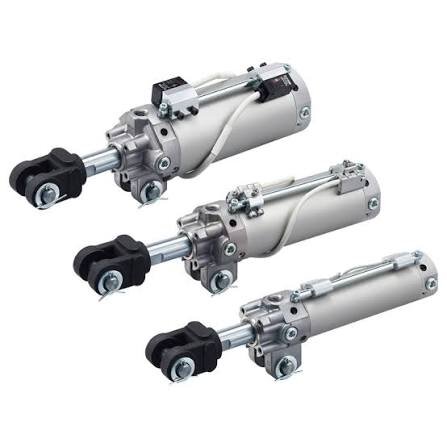

     Ang SOLH CKG1/CKP1 series ay rod-mounted heavy-duty clamping cylinders na espesyal na idinisenyo para sa welding at malakas na magnetic interference environment. Magagamit sa mga bore size na φ40/50/63mm na may karaniwang mga stroke mula 50mm hanggang 200mm, ang seryeng ito ay nilagyan ng orihinal na anti-strong magnetic field magnetic switch na sumusuporta sa 3-direction mounting. Nagtatampok ng compact lightweight na istraktura, stable na operasyon sa ilalim ng matinding magnetic interference, heavy clamping force at adjustable motion speed, ito ay ganap na naaangkop sa arc welding/spot welding fixtures, machine tool fixing at automated heavy-load clamping stations. Ang serye ay nahahati sa dalawang modelo: CKG1 na may karaniwang built-in na magnetic ring at CKP1 na may high-power built-in na magnetic ring para sa iba't ibang anti-magnetic na kinakailangan.

1.1 Serye Functional Division

     • CKG1 (Karaniwang Magnetic Ring): Katugma sa D-P3DWA / D-P4DW anti-magnetic switch. Angkop para sa ordinaryong malakas na magnetic na kapaligiran at arc welding splash-proof na mga sitwasyon. Opsyonal na mga splash-proof na code: -XC88 / -XC89 / -XC91, naghahatid ng cost-effective at matatag na anti-interference na performance para sa mga conventional welding station.

    • CKP1 (High-Power Magnetic Ring): Nilagyan ng pinahusay na built-in na malalakas na magnetic ring at tugma sa D-P79WSE / D-P74L / Z high-grade anti-magnetic switch. Nagbibigay ito ng mas malakas na kakayahan sa anti-magnetic interference at mas matatag na signal induction, perpekto para sa high-magnetic-field at high-frequency na mga kondisyon sa pagtatrabaho sa welding.

1.2 Natatanging Istraktura na Naka-mount sa Rod

     Ang magnetic switch mounting rod ay integral na idinisenyo sa piston rod side, na sumusuporta sa 3-direction installation (itaas / kaliwa / kanan). Iniiwasan ng naka-embed na layout ang interference ng fixture at mechanical collision, tinitiyak ang flexible na mga wiring at stable na signal detection sa mga compact welding fixture na layout.

1.3 Compact Upgrade at Mapapalitang Disenyo

     Ang na-optimize na istraktura ng katawan ng cylinder ay nagpapaikli sa kabuuang haba ng 7mm para sa modelong CKP1-40, na may 7% na pagbawas sa kabuuang timbang. Ang φ63-150mm na modelo ay tumitimbang lamang ng 1.82kg. Ganap na mapapalitan ang mga sukat ng pag-install na may tradisyonal na lumang-type na serye ng CK1, na napagtatanto ang direktang pagpapalit at pag-upgrade nang hindi binabago ang mga istruktura ng fixture.

1.4 Mabigat na Tungkulin at Matibay na Pagganap

     Gumagamit ng double-acting bidirectional controllable structure na may standard double-end air buffer para sa stable na pag-clamping at pagpapakawala ng paggalaw. Ang piston rod ay sumasailalim sa hard chrome plating treatment, at ang cylinder body ay gumagamit ng hard anodizing process, na napagtatanto ang mahusay na wear resistance at impact resistance. Ang disenyong walang langis ay umaangkop sa malinis na kapaligiran at malupit na kondisyon sa pagtatrabaho sa welding na may mababang maintenance.

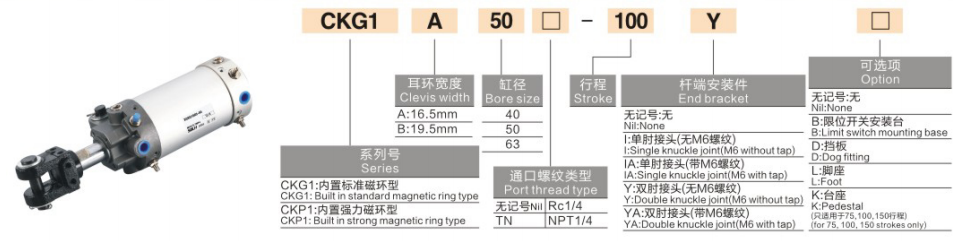

2. Kumpletuhin ang Mga Panuntunan sa Pagpapangalan ng Modelo at Mga Halimbawa ng Order

  1. Mga Karaniwang Halimbawa ng Modelo: CKG1A63-50YZ-P4DWL, CKP1B40-75Z-P79WSE

 2. Mga Halimbawa ng Standard Order

     • CKG1 Standard Magnetic Configuration: CKG1A63-50YZ-P4DWL (Karaniwang magnetic ring, 16.5mm eye width, φ63 bore, 50mm stroke, rod-mounted, na may P4DWL anti-magnetic switch)

     • CKP1 High-Power Magnetic Configuration: CKP1B40-75Z-P79WSE (High-power magnetic ring, 19.5mm heavy-duty eye width, φ40 bore, 75mm stroke, rod-mounted, na may P79WSE high-grade anti-magnetic switch)

3. Mga Pangkalahatang Teknikal na Parameter (20℃, 0.5MPa Standard na Kundisyon)

  3.1 Pangunahing Detalye

     • Mode ng Operasyon: Double-acting (bidirectional controllable clamping / releasing)

     • Saklaw ng Presyon sa Paggawa: 0.05~1.0MPa; Presyon ng Katibayan: 1.5MPa

     • Ambient Temperatura: -10℃~60℃ (may magnetic switch); -10℃~70℃ (walang switch)

     • Bilis ng Operating Piston: 50~300mm/s (regulasyon ng bilis ng thread, hindi nakausli na katawan ng silindro)

     • Buffer Mode: Karaniwang double-end air buffer; opsyonal na pinahusay na double-end na air buffer (-X1515)

     • Mode ng pagpapadulas: Walang langis na operasyon

     • Tampok ng Magnetic Switch: Propesyonal na anti-strong magnetic field na disenyo, eksklusibong 3-direction rod-mounted installation

3.2 Theoretical Clamping Force (Yunit: kN @0.5MPa)

3.3 Timbang ng Produkto (Yunit: kg @100mm Stroke)

4. Anti-Strong Magnetic Switch Matching (Core Advantage ng Rod-Mounted Type)

     Mga Kalamangan sa Pag-install at Pangkapaligiran: Sinusuportahan ng integrated switch rod structure ang arbitrary na 3-direksyon na pag-install, na epektibong iniiwasan ang pag-iipon ng welding slag at pagkagambala ng makina ng fixture. Ang mga katugmang switch ay gumagamit ng propesyonal na splash-proof at dust-proof na disenyo, ganap na umaangkop sa malupit at kumplikadong welding working environment na may matatag at maaasahang output ng signal.

5. Mga Karaniwang Sitwasyon ng Aplikasyon

     • Mga Istasyon ng Welding Fixture: Espesyalista para sa arc welding at spot welding workpiece clamping, splash-proof positioning at welding tooling fixing. Ang propesyonal na anti-magnetic at anti-splash na disenyo ay nilulutas ang signal drift at mga problema sa pagkabigo sa pagwelding ng mga malalakas na magnetic na kapaligiran.

     • Machine Tool at Machining Center: Inilapat sa heavy-load na workpiece fixing, mold clamping at short-stroke precise positioning. Ang mataas na puwersa ng clamping at mahusay na kapasidad na anti-deflection ay nagsisiguro ng matatag na pagpapaubaya sa pagproseso.

     • Mga Mga Automated Heavy-Duty Stations: Angkop para sa mabigat na pallet clamping, paglimita sa paglipat at pagpoposisyon ng mekanismo ng flipping. Naghahatid ito ng pare-pareho at matatag na paikot na pagkilos na may malakas na panlaban sa panghihimasok sa kapaligiran.

     • Malakas na Magnetic Field Working Areas: Perpekto para sa mga istasyon na tumugma sa mga electromagnet, pag-clamping malapit sa mga high-frequency na motor at pagpoposisyon sa malakas na magnetic interference zone. Ginagarantiyahan ng mga dedikadong anti-magnetic switch ang 100% maaasahang mga signal ng posisyon.

6. Mabilis na Paghahambing ng Serye ng CKG1 kumpara sa CKP1

7. 3-Step na Mabilis na Gabay sa Pagpili

   1. Pagpili ng Bore Size: Piliin ang laki ng bore batay sa aktwal na pag-load ng clamping. Sundin ang panuntunan: theoretical clamping force ≥ actual load × 1.5 safety factor. φ40 para sa magaan na pagkarga, φ50 para sa katamtamang pagkarga, φ63 para sa mabigat na karga na mga kondisyon sa pagtatrabaho.

   2. Pagpili ng Stroke: Ang karaniwang stroke ay mula 50mm hanggang 200mm. Magreserba ng 5~10mm extra stroke margin ayon sa taas ng workpiece para maiwasan ang mekanikal na interference sa panahon ng clamping action.

   3. Pagtutugma ng Configuration

￮ Magnetic Ring at Switch: Piliin ang CKG1 + P4DW para sa mga ordinaryong welding environment; piliin ang CKP1 + P79WSE para sa high-frequency at high-interference welding stations.

￮ Detalye ng Lapad ng Mata: C=12.5mm para sa makitid na espasyo sa pag-install; A=16.5mm para sa karaniwang pangkalahatang paggamit; B=19.5mm para sa heavy-load na clamping scenario.

Isang Buod ng Pangungusap

     Ang SOLH CKG1/CKP1 series rod-mounted heavy-duty clamp cylinders ay mga propesyonal na anti-magnetic pneumatic solution para sa mga industriya ng welding, na nagtatampok ng 3-direction switch installation, oil-free na operasyon, karaniwang air buffer at nababagong laki ng pag-install. Ang CKG1 ay nagbibigay ng cost-effective na anti-AC magnetic performance, habang ang na-upgrade na CKP1 ay naghahatid ng higit na mahusay na AC/DC anti-interference na kakayahan, parehong perpekto para sa matatag na heavy clamping sa kumplikadong malakas na magnetic at welding na kapaligiran.
