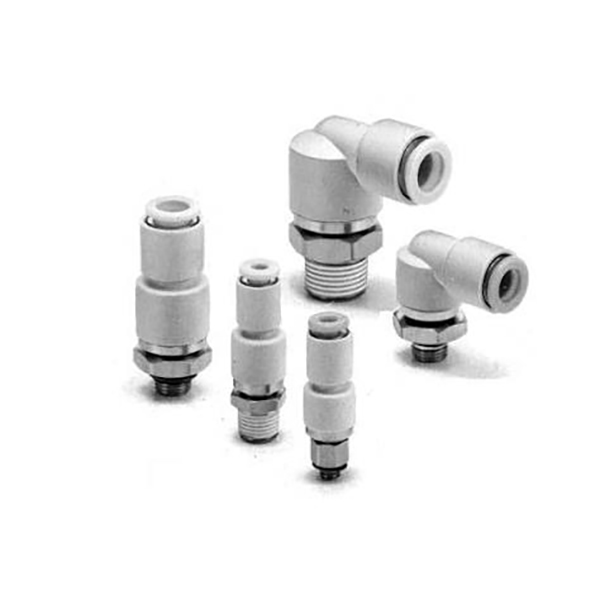

KS / KX Series Swivel Rotary Push-in Fittings

SOLH KS / KX Series Swivel Rotary Push-in Fitting

Brand: SOLH ng Richge Technology | 360° Umiikot na Pneumatic Rotary Union

1. Pangkalahatang-ideya ng Produkto

  Ang KS / KX series ay mga rotary swivel push-in fitting na idinisenyo para sa 360° na tuluy-tuloy na pag-ikot at mga oscillating na application tulad ng mga robotic manipulator, rotary table at oscillating cylinder ends. Pinipigilan ng mga ito ang air tubing mula sa pagkabuhol-buhol, pag-twist o paghihiwalay habang gumagalaw.

     • KS = Karaniwang uri ng swivel (iisang ball bearing)

     • KX = High-speed swivel type (dual ball bearings)

2. Pangunahing Pagkakaiba: KS vs KX

     • Uri ng Pamantayang KS: Single ball bearing, mababang metalikang kuwintas. Pinakamataas na bilis: 500 rpm (φ4/φ6), 400 rpm (φ8), 300 rpm (φ10), 250 rpm (φ12). Angkop para sa medium-low speed oscillation at intermittent rotation.

     • Uri ng Mataas na Bilis ng KX: Dual ball bearings, ultra-low torque, mas malinaw na pag-ikot. Pinakamataas na bilis: 1500 rpm (φ4/φ6), 1200 rpm (φ8), 1000 rpm (φ10/φ12). Angkop para sa tuluy-tuloy na high-speed rotation at madalas na oscillation.

3. Mga Pangunahing Tampok

     • ✅ 360° Libreng Pag-ikot: Ang built-in na bearing assembly ay nag-aalis ng tubing knotting at twisting sa mga umiikot na dulo.

     • ✅ Mababang Rotational Torque: 0.006 lang～0.022 N·m sa 0.5 MPa, minimal na dagdag na pagkarga sa mga motion axes.

     • ✅ Anti-rotation na Panloob na Istraktura: Pinipigilan ang pag-ikot ng tubing kasama ng fitting at pinahaba ang buhay ng serbisyo ng tubo.

     • ✅ Konstruksyon na Walang Copper: Electroless nickel plating, magagamit sa copper-restricted environment (semiconductor, food processing, medical).

     • ✅ Push-to-Connect: Tugma sa φ4/φ6/φ8/φ10/φ12 PU, nylon at malambot na nylon tubes. Auto-lock sa pagpapasok, pindutin ang kwelyo para sa mabilis na paglabas.

     • ✅ Katugmang Vacuum: −100 kPa ~ 1.0 MPa (Hindi inirerekomenda para sa kritikal na paghawak ng vacuum dahil sa maliit na likas na pagtagas).

     • ✅ Thread Pre-Coated Sealant (S suffix): Karaniwang opsyon; walang PTFE tape na kinakailangan sa panahon ng pag-install.

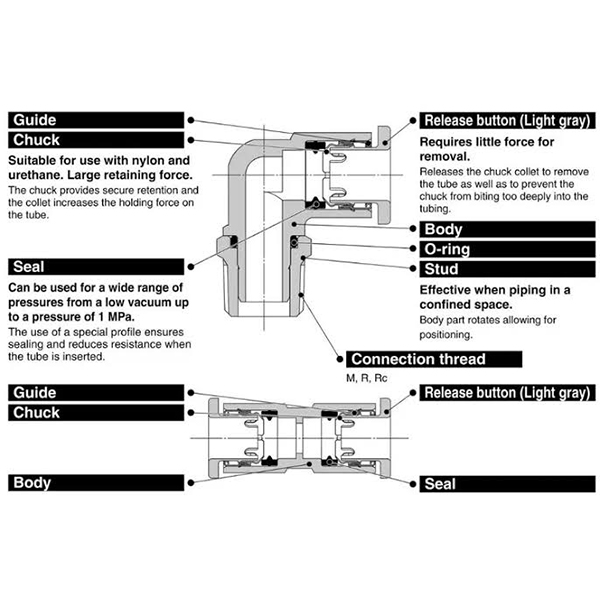

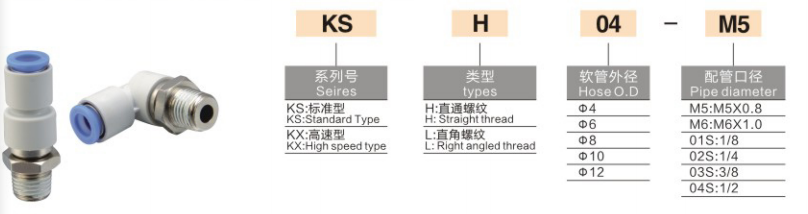

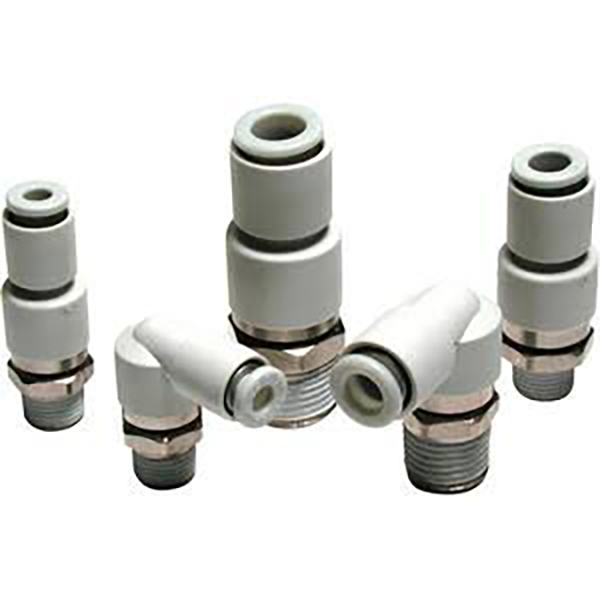

4. Pagpapangalan ng Modelo at Mga Halimbawa

  KS Standard Series

     • KSH06-02S: Straight (H), φ6 tube, R1/4 thread, pre-applied sealant (S)

     • KSL08-01S: Elbow (L), φ8 tube, R1/8 thread, pre-applied sealant (S)

  KX High-Speed ​​Series

     • KXH04-M5: Straight (H), φ4 tube, M5×0.8 metric thread

     • KXL10-03S: Elbow (L), φ10 tube, R3/8 thread, pre-applied sealant (S)

  Panuntunan sa Pangalan

5. Mga Teknikal na Pagtutukoy

Mga Karaniwang Parameter

Rotational Torque @ 0.5 MPa (N·m)

Pinakamataas na Bilis ng Pag-ikot (rpm)

6. Mga Sitwasyon ng Paglalapat

     1. Robot pulso / kasukasuan: Pigilan ang pagsal-ot ng tubing sa umiikot na robot end effector.

     2. Rotary index table: Tuloy-tuloy na 360° air supply para sa mga high-speed turntable.

     3. Nagtatapos ang oscillating cylinder: Mga mekanismo ng rocker at flip para ilabas ang paikot-ikot na stress sa mga linya ng hangin.

     4. Pangkalahatang automation: Mga pneumatic unit na may madalas na oscillation at pasulput-sulpot na pag-ikot.

7. KS / KX vs Ordinary KQ Push-in Fittings

8. Gabay sa Pagpili

     • Low-speed oscillation (≤500 rpm) →KS, mas mahusay na cost-performance

     • Tuloy-tuloy na high-speed rotation (>500 rpm) →KX, dual bearing para sa mas mahabang buhay ng serbisyo

     • Copper-free at vacuum-sensitive na kapaligiran → Mas gusto ang KS / KX
