KQ2U / KQ2UD Series Y-Type Multi-Port Push-in Fitting

SOLH KQ2U / KQ2UD Serye Y-Type Multi-Port Push-in Fitting | Pneumatic Manifold Connector

Brand: SOLH ng Richge Technology | SMC KQ2U / KQ2UD Equivalent Y Multi-outlet One-Touch Fitting

1. Pangkalahatang-ideya ng Produkto

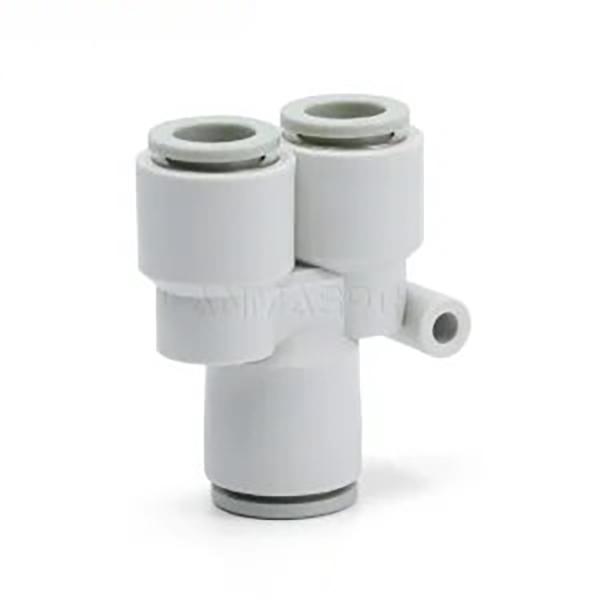

     Ang KQ2U ay Y-type 1-in 2-out push-in splitter; Ang KQ2UD ay Y-type 1-in 4-out push-in manifold. Parehong nabibilang sa SOLH KQ2 pneumatic one-touch fitting series. Binuo gamit ang PBT body at nickel-plated brass male thread. Direktang plug-and-play para sa PU air tubing, hindi kailangan ng PTFE tape. Idinisenyo para sa 1-to-2 / 1-to-4 air circuit splitting, ganap na mapapalitan sa SMC KQ2U / KQ2UD. Malawakang pinagtibay sa automation equipment, vacuum suction cups at pneumatic actuator air distribution.

     KQ2U: 1 inlet, 2 outlet (Y-shape 1 hanggang 2 split)
     KQ2UD: 1 inlet, 4 na saksakan (Y-shape 1 hanggang 4 split)

2. Mga Panuntunan sa Pagpapangalan ng Modelo

2.1 KQ2U (1-in 2-out Y splitter)

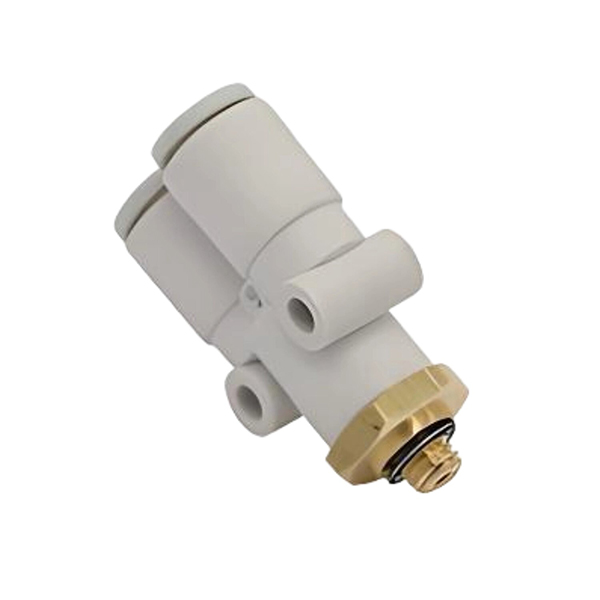

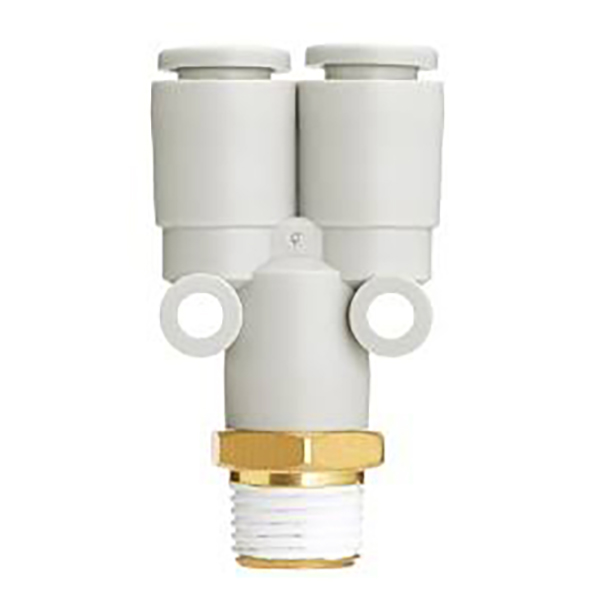

  1.Male thread version KQ2Uxx-xxS Halimbawa: KQ2U06-02S
     KQ2U: Y-type 1-in 2-out fitting
     06: Tube OD ng mga outlet port Φ6mm
     02S: Male taper thread R1/4 (S = R taper male thread)
     Thread code: 01S=R18, 02S=R1/4, 03S=R3/8, 04S=R1/2

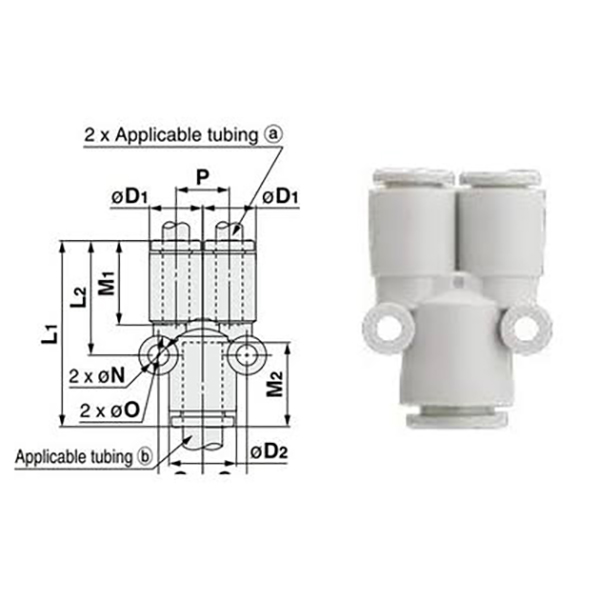

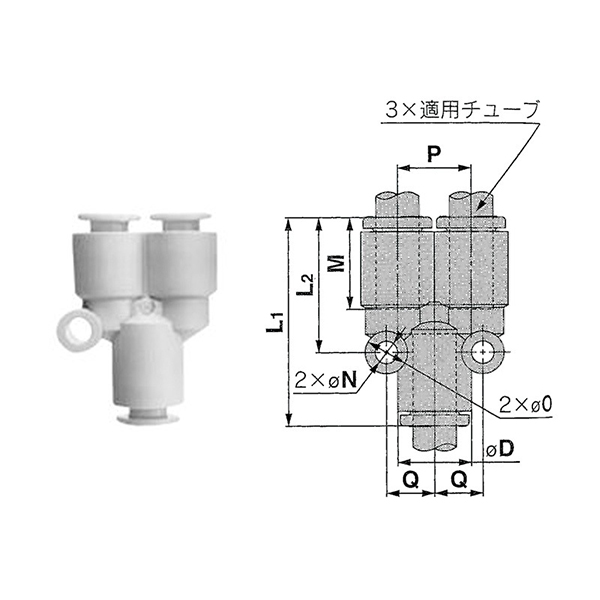

  2. Straight equal-diameter tube version KQ2Uxx-00 Halimbawa: KQ2U08-00
     Ang inlet at dalawang outlet ay nagbabahagi ng magkaparehong tube OD, lahat ay Φ8mm

  3. Straight na pagbabawas ng bersyon KQ2Uxx-yy Halimbawa: KQ2U04-06
     Dalawang saksakan Φ4; pangunahing pumapasok Φ6, iba't ibang diameter pagbabawas split

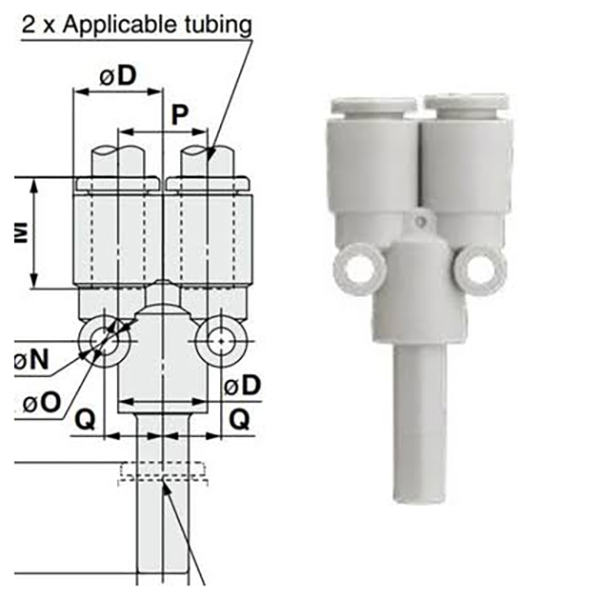

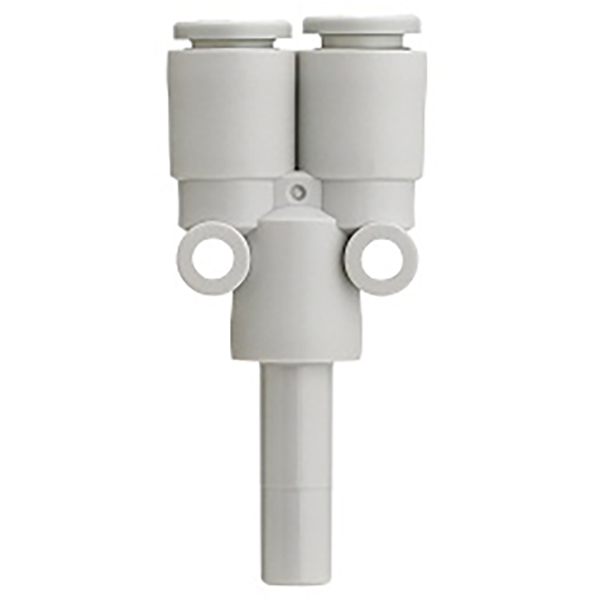

 4. Barbed plug na bersyon KQ2Uxx-99
     Plastic rigid plug shank sa ibaba, ipinapasok sa babaeng push-in port para sa 1-in 2-out split

2.2 KQ2UD (1-in 4-out Y manifold)

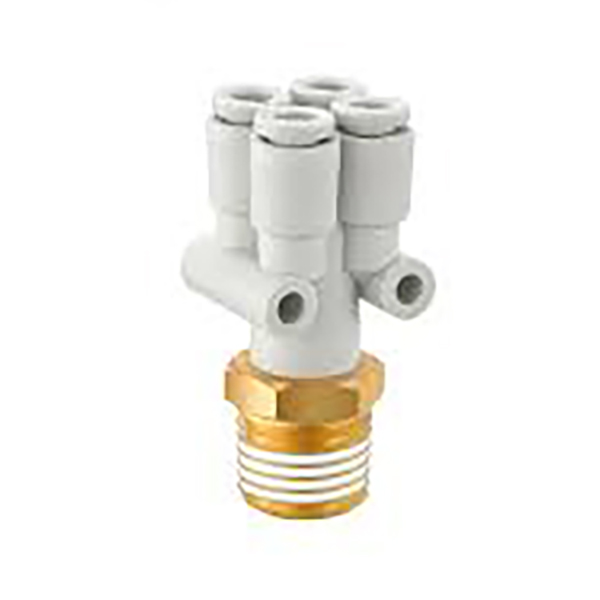

  1. Male thread na bersyon KQ2UDxx-xxS Halimbawa: KQ2UD08-03S
     R38 male thread inlet, apat na saksakan para sa Φ8 tubing

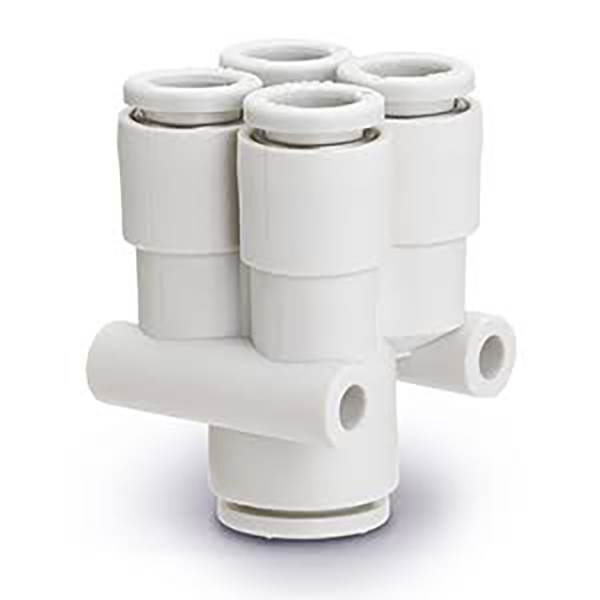

  2. Pagbabawas ng bersyon ng tubo KQ2UDxx-yy Halimbawa: KQ2UD04-06
     Apat na saksakan Φ4, pangunahing inlet Φ6, multi-port na pagbabawas ng pamamahagi

3. Talaan ng Buod ng Pagtutukoy

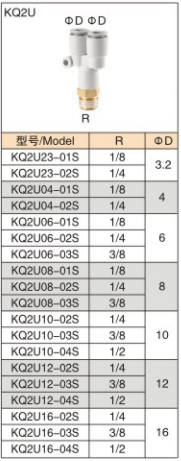

3.1 KQ2U (1-in 2-out Y splitter)

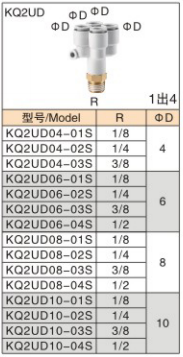

3.2 KQ2UD (1-in 4-out Y manifold)

4. Pangkalahatang Teknikal na Pagtutukoy

5. Mga Tampok ng Produkto

     • Mabilis na Push-in Assembly: Ipinasok ang tubing para sa instant sealing. Pindutin ang puting release collar upang alisin ang tubo, lubos na mapabuti ang kahusayan ng pagpupulong.

     • Multi-path Air Distribution: KQ2U para sa 1-to-2 split, KQ2UD para sa 1-to-4 split. Sentralisadong pamamahagi ng pinagmumulan ng hangin upang gawing simple ang pagruruta ng hangin.

     • Magagamit na Pagbawas ng Opsyon: Mga bersyon na katumbas at nagpapababa ng diameter para sa koneksyon ng iba't ibang laki ng tubo.

     • Maaasahang Thread Sealing: Nikel-plated brass male thread na may mataas na corrosion resistance at mekanikal na lakas.

     • Compact na Sukat: Maliit na footprint para sa nakakulong na mounting space, malawakang ginagamit sa mga manipulator, jig at suction cup modules.

6. Mga Karaniwang Aplikasyon

     • Ang paghahati ng hanay ng vacuum cup (maraming suction cup ang nagbabahagi ng iisang vacuum source)

     • Multi-cylinder air supply para sa automation fixtures

     • Mga pneumatic circuit para sa packaging machinery, 3C equipment at injection molding machine

     • Air line splitting para sa pneumatic inspection at test jigs

7. Mga Tala sa Pag-install

     • Gupitin ang tubing patayo na walang burrs; Ang mga burr ay maaaring magkamot ng sealing ring at maging sanhi ng pagtagas ng hangin.

     • Itulak nang buo ang tubing hanggang sa ibaba at kumpirmahin nang ligtas na bitawan ang mga collar lock ng tubing.

     • Hindi para sa tubig, langis o malakas na corrosive fluid. Para lamang sa compressed air at vacuum service.

     • Iwasan ang paulit-ulit na pagyuko sa magkasanib na ugat upang maiwasan ang pag-crack ng plastic.
