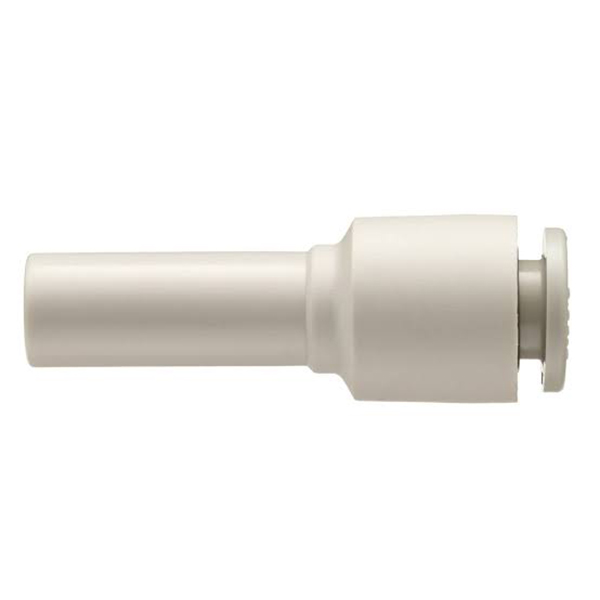

SOLH KQ2R Series Reducer Straight Push-In Fitting | Iba't ibang Diameter Tube Coupler

Brand: SOLH ng Richge Technology | SMC KQ2R Equivalent Reducing Straight One-Touch Pneumatic Fitting

1. Pangkalahatang-ideya ng Produkto

     Ang KQ2R ay isang pagbabawas ng tuwid na push-in na angkop sa loob ng serye ng KQ2, na kilala rin bilang different-diameter tube coupler. Ito ay espesyal na idinisenyo para sa inline na koneksyon ng dalawang air tube na may iba't ibang mga panlabas na diameter, isa sa mga pinaka-karaniwang ginagamit na mga accessory sa pagbabawas sa mga pneumatic system.

2. Paliwanag ng Modelo at Istraktura

  Halimbawa ng modelo: KQ2R06-08
     KQ2: SMC 2nd generation one-touch fitting series
     R: Reducer, binabawasan ang tuwid na istraktura
     06: Tube panlabas na diameter ng port ① (mm, Φ6mm)
     08: Tube panlabas na diameter ng port ② (mm, Φ8mm)

  Mga Tampok na Pang-istruktura

     • Ang magkabilang dulo ay gumagamit ng karaniwang KQ2 one-touch port; isang dulo para sa maliit na OD tube at ang isa para sa malaking OD tube na may tuwid na internal flow channel, na napagtatanto ang inline na koneksyon para sa iba't ibang diameter na tubing.

     • Smooth tapered transition sa loob ng channel, mas mababang pressure drop kumpara sa split assembly (straight fitting + separate reducer). Tamang-tama para sa flow at pressure drop sensitive pneumatic circuits.

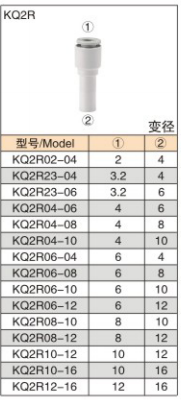

3. Talaan ng Buong Pagtutukoy

4. Pangkalahatang Teknikal na Pagtutukoy (Katugma sa buong serye ng KQ2)

5. Mga Alituntunin sa Pagpili at Pagpapatakbo

   Panuntunan sa pagpili: Piliin ang KQ2R para sa inline na koneksyon ng dalawang magkaibang OD tubes, walang kinakailangang karagdagang pinagsamang mga kabit.

     • Ang dulo ng tubo ay dapat putulin nang patag at walang burr. Ipasok nang buo ang tubing hanggang sa marinig ang tunog ng "click" upang maiwasan ang pagtagas ng hangin.

     • Para sa pagtanggal: pindutin ang release collar sa port at hilahin ang tubing palabas; huwag hilahin sa pamamagitan ng malupit na puwersa.

     • Tumataas ang pressure drop na may mas malaking pagkakaiba sa diameter. Mas gusto ang mga modelo na may maliit na pagkakaiba sa diameter sa ilalim ng mataas na daloy ng mga kondisyon.

6. Mga Karaniwang Sitwasyon ng Aplikasyon

     • Transition ng diameter ng tubo: I-convert ang pangunahing Φ8 tube sa Φ6 tube sa pamamagitan ng KQ2R06-08 upang tumugma sa mga cylinder na may iba't ibang laki nang walang mga karagdagang adapter.

     • Pag-retrofitting ng makina: Ikonekta ang Φ6 tubing ng lumang kagamitan sa Φ8 tubing ng bagong makina para sa compatibility, hindi kailangan ng buong tubo na palitan.

     • Koneksyon ng vacuum circuit: Mag-asawang linya ng vacuum na may iba't ibang diameter. Ang disenyong mababa ang leakage ay nagpapanatili ng matatag na antas ng vacuum.
