KQ2E Series Bulkhead Union Push-in Fitting

SOLH KQ2E Series Bulkhead Union Push-in Fitting | Panel Mount Pneumatic Connector

Brand: SOLH ng Richge Technology | SMC KQ2E Equivalent Bulkhead Union Pneumatic One-Touch Fitting

1. Pangkalahatang-ideya ng Produkto

     Ang KQ2E ay ang bulkhead union fitting sa loob ng SOLH KQ2 one-touch fitting series, na ganap na napagpapalit sa SMC KQ2E. Karaniwang pinangalanang panel bulkhead fitting, ito ang karaniwang bahagi para sa pneumatic line penetration sa pamamagitan ng mga panel ng kagamitan at partisyon. Ito ay nag-uugnay sa panloob at panlabas na mga circuit ng hangin, sumusuporta sa pag-mount ng panel ng mga balbula at mga silindro, na malawakang ginagamit sa mga control cabinet, mga automation enclosure at mga partisyon ng cleanroom.

2. Mga Panuntunan sa Pagpapangalan ng Modelo

Mga halimbawa ng breakdown ng modelo:

  Karaniwang dual-tube bulkhead: KQ2E06-00A
     KQ2: KQ2 series 2nd-generation push-in fitting (puting katawan)
     E: Bulkhead Union, panel through structure
     06: Tube outer diameter φ6mm, parehong nagtatapos sa parehong laki ng push-in
     00: Dual push-in port (tube-to-tube bulkhead)
     A: NBR seal, uri ng gasket para sa paulit-ulit na pagpupulong at pag-disassembly

  Compact na maliit na bulkhead: KQ2E04-00J
     Suffix J: Miniaturized compact na bersyon, mas maliit na dimensyon para sa manipis na mga panel at miniature na kagamitan

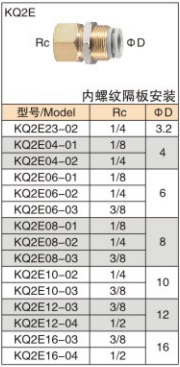

  Pambabaeng sinulid sa bulkhead ng tubo: KQ2E06-02A
     02: Rc14 female taper pipe thread

  Buong kahulugan: φ6 push-in port ↔ Rc1/4 female thread bulkhead connector

3. Tatlong Uri ng Estruktural

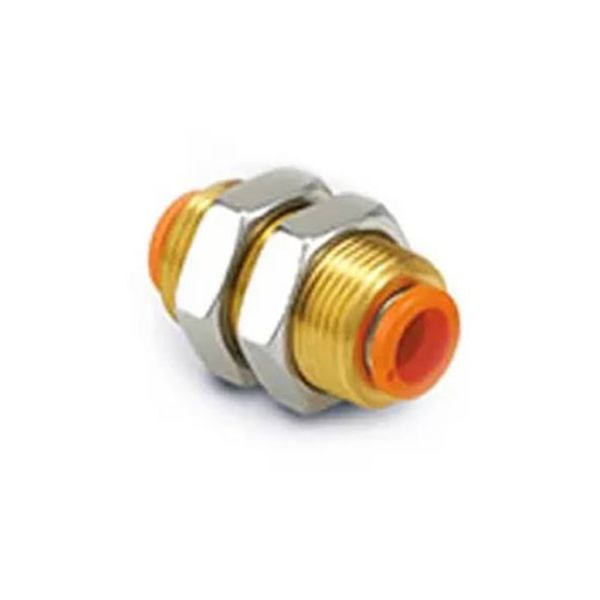

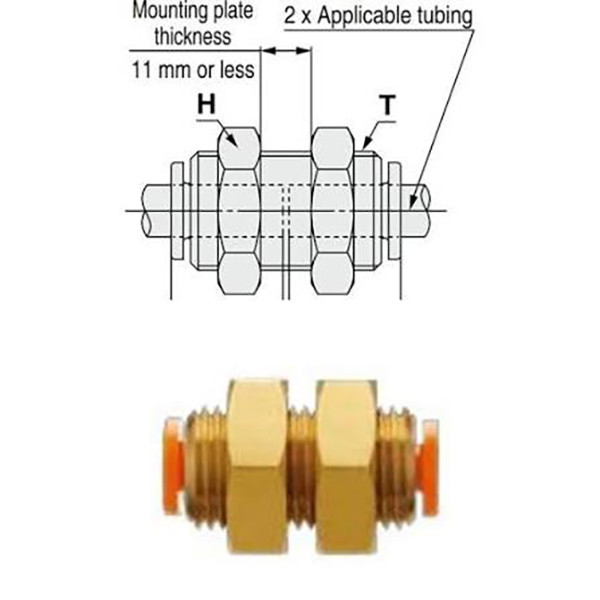

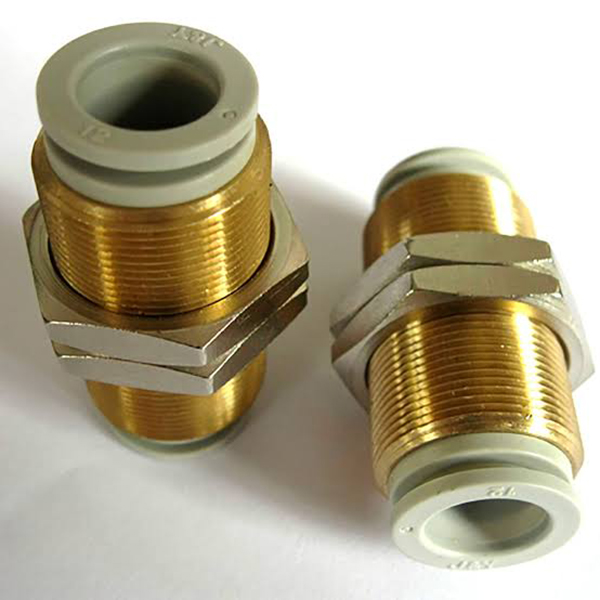

3.1 Karaniwang Dual-Tube Bulkhead Union (KQ2EXX-00)

  Mga Tampok ng Istraktura:

     • Parehong dulo ang magkaparehong diameter na mga push-in port. Gitnang seksyon na may nickel-plated brass thread + lock nut, naayos pagkatapos dumaan sa panel

     • Tuwid na channel ng daloy nang walang pagbabawas ng diameter o pagbabago ng direksyon, kaunting pagbaba ng presyon

     • Ang mga tubo ng hangin sa magkabilang panig ng panel ay maaaring direktang konektado nang walang dagdag na mga adaptor pagkatapos ng pag-install

3.2 Compact Mini Dual-Tube Bulkhead Union (KQ2EXX-00J)

  Mga Tampok ng Istraktura:

     • Miniaturized na disenyo na na-optimize para sa micro equipment at manipis na mga panel, mas maikli ang kabuuang haba at mas maliit na diameter ng thread kumpara sa karaniwang bersyon

     • Angkop para sa manipis na panel at masikip na espasyo sa pag-install, mga siksik na sitwasyon ng mga kable

     • Parehong mga parameter ng pagganap tulad ng karaniwang modelo, binawasan lamang ang pisikal na laki

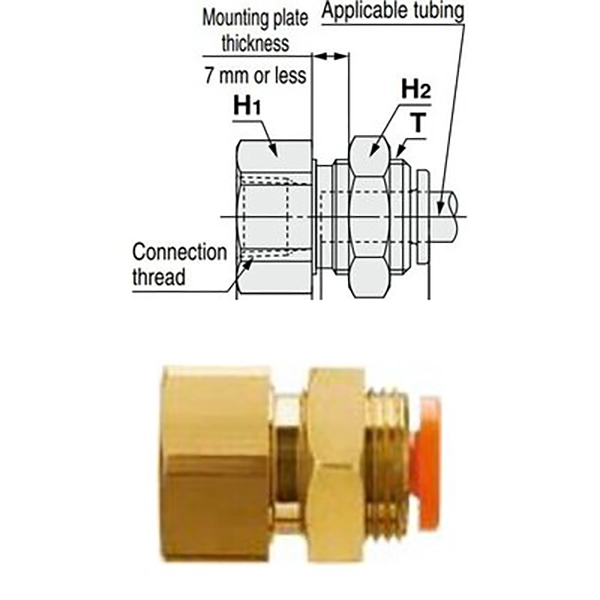

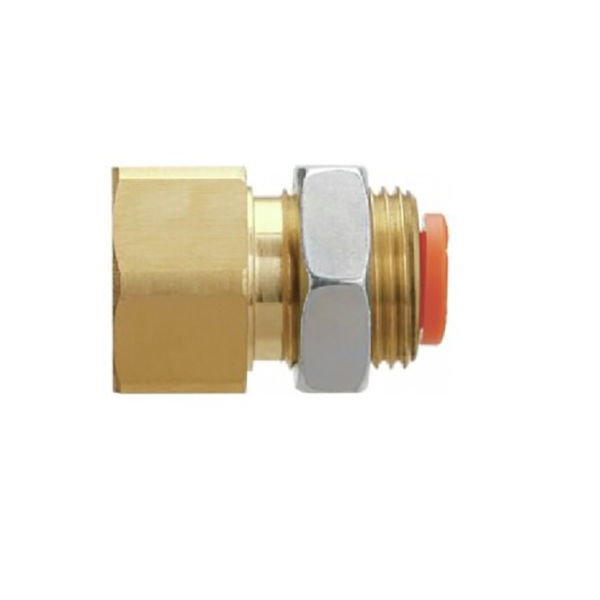

3.3 Female Thread to Tube Bulkhead Union (KQ2EXX-YY)

  Mga Tampok ng Istraktura:

     • Isang dulo ng Rc female thread (ikonekta ang solenoid valve, cylinder, valve island sa loob ng panel), ang kabilang dulo ay push-in port para sa panlabas na tubing

     • May sinulid na seksyon at lock nut para sa pagtagos at pag-aayos ng panel. Napagtanto ang pag-install: panloob na sinulid na balbula + panlabas na tubo ng hangin

     • Direktang pinagsama ng thread port ang mga karaniwang sinulid na balbula; push-in port lang ang naka-expose sa labas ng panel para sa maayos na mga wiring at anti-misoperation

4. Pangkalahatang Teknikal na Detalye (Buong Serye)

5. Mga Alituntunin sa Pagpili at Pag-install

  Gabay sa Pagpili

     • Tube ng hangin sa pamamagitan ng control cabinet / panel ng kagamitan, tubing sa magkabilang panig → KQ2EXX-00

     • Naka-mount ang solenoid / cylinder sa loob ng panel, tubo sa labas → KQ2EXX-YY

     • Miniature na kagamitan / manipis na panel, limitadong masikip na espasyo → KQ2EXX-00J

  Mga Tala sa Pag-install

  1. Rekomendasyon sa laki ng butas ng panel:
     •Φ4Φ6 tube: Inirerekomendang diameter ng butas Φ15mm
     •Φ8Φ10 tube: Inirerekomendang diameter ng butas Φ20mm
     •Φ12Φ16 tube: Inirerekomendang diameter ng butas Φ24mm

  2. Limitasyon sa kapal ng panel: Standard na bersyon ≤7mm; compact J na bersyon ≤5mm

  3. Paghahanda ng tubo: Gupitin ang tubing na patag at walang burr. Ipasok nang buo hanggang sa marinig ang pag-click upang maiwasan ang pagtagas.

  4. Nut fastening: I-secure sa pamamagitan ng paghihigpit sa ibinigay na lock nut pagkatapos dumaan sa panel; Hindi kailangan ng PTFE tape para sa uri A (integrated gasket seal).

  5. Vacuum application: Pumili ng uri A na may NBR seal para sa stable na pagpapanatili ng vacuum.

6. Paghahambing sa mga Katulad na Modelo

7. Mga Karaniwang Aplikasyon

     • Kontrolin ang bulkhead ng cabinet: Ang KQ2E06-00 ay nagpapasa ng panloob na tubing palabas ng cabinet upang ikonekta ang mga panlabas na cylinder, malinis na mga kable

     • Solenoid valve panel mounting: KQ2E06-01A para sa balbula sa loob ng panel, push-in port lang ang nakalabas sa labas, maayos at anti-touch

     • Pagpasok ng partition ng cleanroom: Naka-sealed na air line penetration sa pagitan ng malinis na silid at kagamitan nang hindi nakakasira sa malinis na kapaligiran

     • Makapal na mga kable para sa mga compact na kagamitan: KQ2E04-00J para sa manipis na panel sa maliit na makinarya upang makatipid ng espasyo para sa multi-circuit na layout
