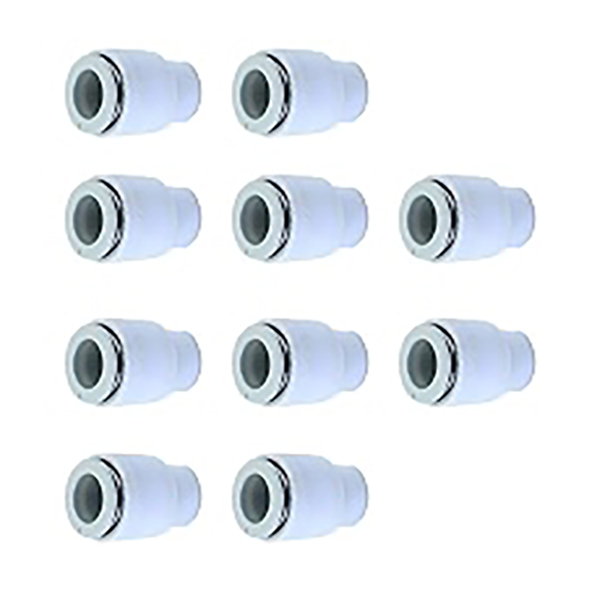

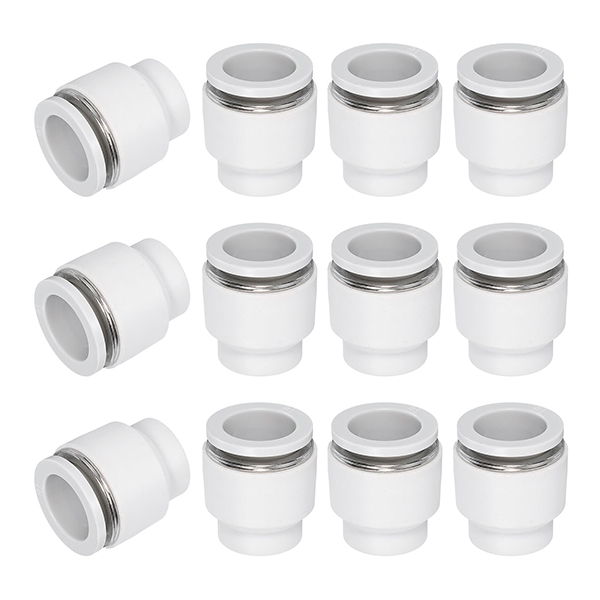

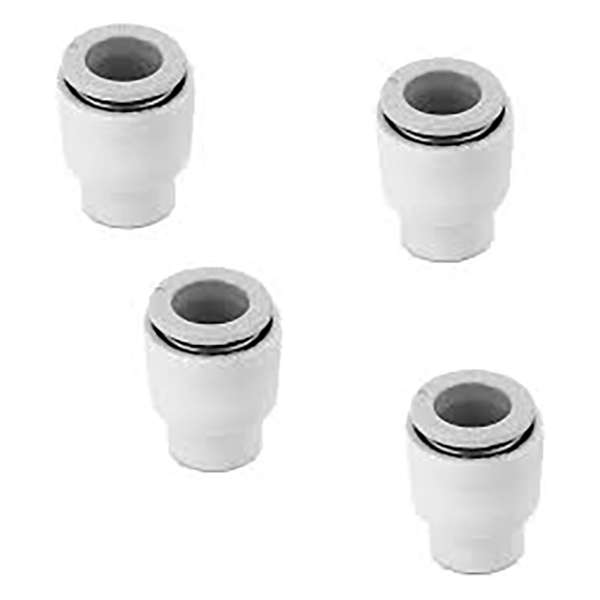

KQ2C Push Fit Female End Cap Plastic

SOLH KQ2C Series Push-In Cap | Pneumatic Tube Plug para sa KQ2 One-Touch Fitting

Brand: SOLH ng Richge Technology | SMC KQ2C Equivalent Push-In Tube Plug para sa KQ2 Series Fittings

1. Pangkalahatang-ideya ng Produkto

     Ang KQ2C ay isang nakalaang push-in cap (tube plug) na tumugma sa mga pneumatic fitting ng serye ng SOLH KQ2. Ito ay idinisenyo para sa pansamantalang pag-seal ng mga hindi nagamit na push-in air tube port upang mabilis na isara ang mga air circuit, isang mahalagang accessory para sa pneumatic system commissioning at nakareserbang port maintenance.

2. Panuntunan sa Pagpapangalan ng Code ng Modelo

  Format: KQ2C□□
     KQ2: SMC 2nd generation one-touch fitting series
     C: Cap, push-in tube plug
     □□: Katugmang panlabas na diameter ng tubo (mm)
  Mga halimbawa:
     KQ2C04: Kasya sa Φ4mm push-in port
     KQ2C06: Angkop sa Φ6mm push-in port (pinakatanyag na laki)
     KQ2C08: Angkop sa Φ8mm push-in port

3. Istraktura at Mga Pangunahing Tampok

3.1 Disenyong Pang-istruktura

      Cylindrical na push-in na disenyo na may profile na tumutugma sa air tubing, direktang ipinasok sa mga one-touch na port

      Prinsipyo ng sealing: I-compress ang panloob na NBR seal sa loob ng fitting pagkatapos ipasok upang bumuo ng maaasahang sealing, walang kinakailangang karagdagang tool

      Anti-drop na disenyo: Mahigpit na naka-lock ng stainless steel jaws sa loob ng push-in port pagkatapos ipasok. Pindutin ang release collar sa fitting para madaling tanggalin ang takip.

3.2 Mga Pangunahing Kalamangan

     • Plug-and-play: Pag-install na walang tool, direktang ipasok sa seal port, mabilis na pag-assemble at pag-disassembly

     • Buong compatibility: Gumagana sa lahat ng KQ2 series one-touch port kabilang ang mga uri ng T/L/U/E/UD/UT/VD/VT

     • Maaasahang pagganap: Na-rate para sa buong presyon ng pagtatrabaho ng system, sumusuporta sa vacuum hanggang -100kPa na walang panganib sa pagtagas

     • Compact na laki: Nagse-save ng footprint sa pag-install, perpekto para sa mga control cabinet at masikip na panloob na espasyo ng makina

     • Matibay na materyal: PBT engineering plastic body + NBR sealing ring, impact-resistant at corrosion-resistant para sa mahabang buhay ng serbisyo

4. Listahan ng Karaniwang Modelo

5. Pangkalahatang Teknikal na Pagtutukoy

6. Mga Sitwasyon ng Paglalapat

     • Pag-commissioning ng reserved port sealing: I-seal ang mga hindi nagamit na push-in port sa panahon ng pag-commissioning ng makina upang maiwasan ang pagtagas ng hangin; ikonekta ang tubing pagkatapos matapos ang pagsubok

     • Ekstrang pagsasara ng port: I-seal ang mga ekstrang port sa mga valve island at manifold fitting (KQ2UD/KQ2UT) upang harangan ang alikabok at hindi sinasadyang pagtagas ng hangin

     • Pansamantalang hindi pinagana ang circuit sealing: I-seal ang mga port ng pansamantalang naka-deactivate na cylinder circuit sa panahon ng pagpapanatili ng kagamitan nang hindi naaapektuhan ang iba pang gumaganang circuits

     • Anti-leakage ng vacuum circuit: I-seal ang mga hindi nagamit na suction cup port sa vacuum equipment para mapanatili ang stable na antas ng vacuum

7. Mga Tala sa Paggamit

     •Pagsusuri ng compatibility: Piliin nang mahigpit ang cap na tumutugma sa laki ng port. Ang Φ6 port ay tumatanggap lamang ng KQ2C06; ang hindi tugmang laki ay nagdudulot ng pagkabigo ng seal o nabigong pagpasok.

     •Buong pagpasok: Itulak nang buo ang takip sa port hanggang sa marinig ang tunog ng pag-click, na nagpapatunay na naka-lock ang mga panga para sa maaasahang sealing.

     •Paraan ng pag-alis: Pindutin ang release collar sa fitting habang hinihila ang takip palabas. Huwag hilahin nang marahas upang maiwasan ang pagkasira ng mga panloob na panga.

     • Limitasyon sa kundisyon sa pagtatrabaho: Hindi angkop para sa corrosive gas, high-temperature na singaw at iba pang espesyal na media, para lamang sa karaniwang pneumatic at vacuum application.

     • Pagpapanatili at pagpapalit: Palitan ang takip kapag luma na o nasira ang singsing ng seal upang maiwasan ang pagtagas ng hangin na dulot ng nabigong sealing.

8. Paghahambing: KQ2C Push-In Cap vs Threaded Plug
