AKH / AKB Series Quick-Connect Check Valve

SOLH AKH / AKB Series Quick-Connect Check Valve (Uri ng Manggas)

Brand: SOLH ng Richge Technology | Pinagsamang One-Way Valve + Push-in Fitting

1. Pangkalahatang-ideya ng Produkto

  Ang serye ng AKH / AKB ay isang pinagsama-samang sangkap na pinagsasamacheck valve + quick push-in fitting, na idinisenyo para sa pag-iwas sa backflow, pressure holding at vacuum cut-off sa mga pneumatic circuit. Compact size, mabilis na pag-install at napakababang cracking pressure.

  Pangunahing Pagkakaiba sa pagitan ng AKH at AKB

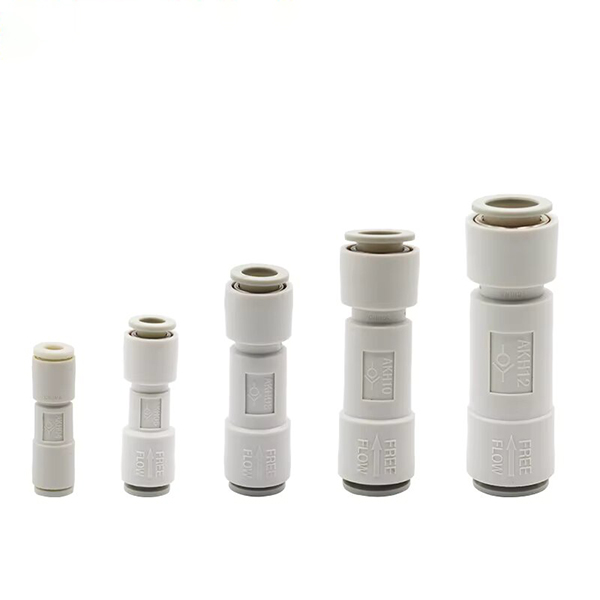

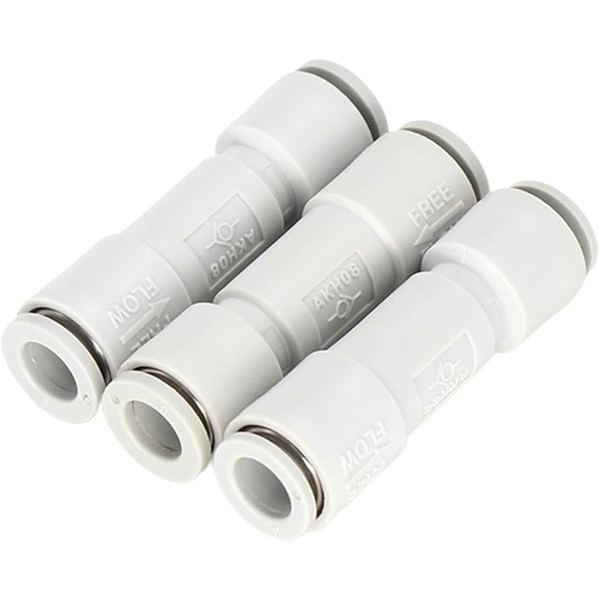

   AKH: Dual push-in port straight sleeve type, magkabilang gilid para sa air tubing (Φ4 ~ Φ12).

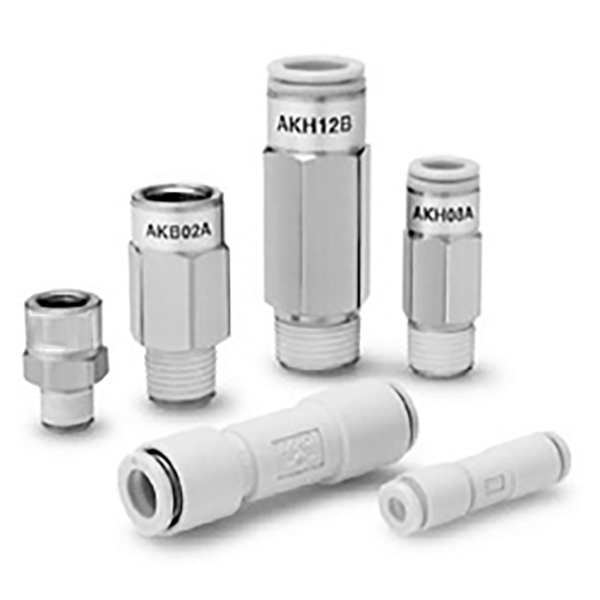

   AKB: Isang male thread + isang female thread sleeve type, para sa anti-backflow sa pagitan ng mga sinulid na port

• AKB‑A: Direksyon ng daloy → Male thread → Female thread

• AKB‑B: Direksyon ng daloy → Female thread → Male thread

2. Mga Pangunahing Tampok

  1. Napakababang presyon ng pag-crack:0.005 MPa (5 kPa), angkop para sa mga vacuum system (-100 kPa ~ 1 MPa)

  2. Mataas na rate ng daloy: Malaking epektibong cross-sectional na lugar na may mababang resistensya sa daloy

  3. Push-in quick fitting: Tugma sa PU / PA nylon / soft nylon tube; maririnig na "click" sa sandaling naka-lock ang tubing sa lugar

     • Materyal: Valve body PBT / zinc alloy; angkop na nickel-plated na tanso; gripping jaws SUS304 hindi kinakalawang na asero

     • Pinakamataas na presyon ng pagtatrabaho: 1.5 MPa

     • Temperatura ng pagpapatakbo: -5 ℃ ~ +60 ℃ (walang icing condition)

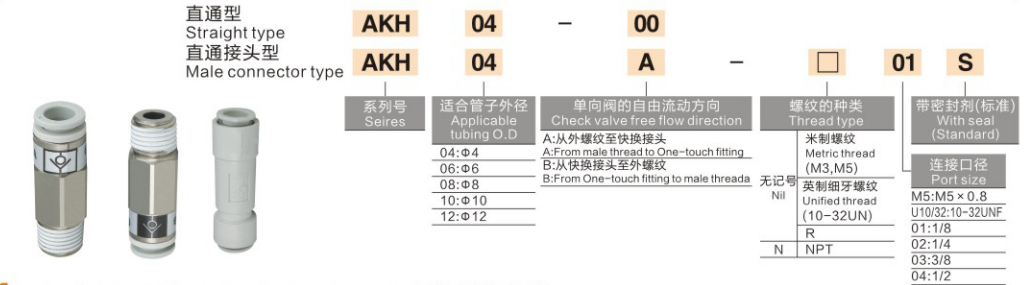

3. Kahulugan at Mga Halimbawa ng Code ng Modelo

 1. AKH (Dual Push-in Type)

      • AKH06‑00: AKH series, Φ6 tube, dual push-in port (-00 = walang sinulid)

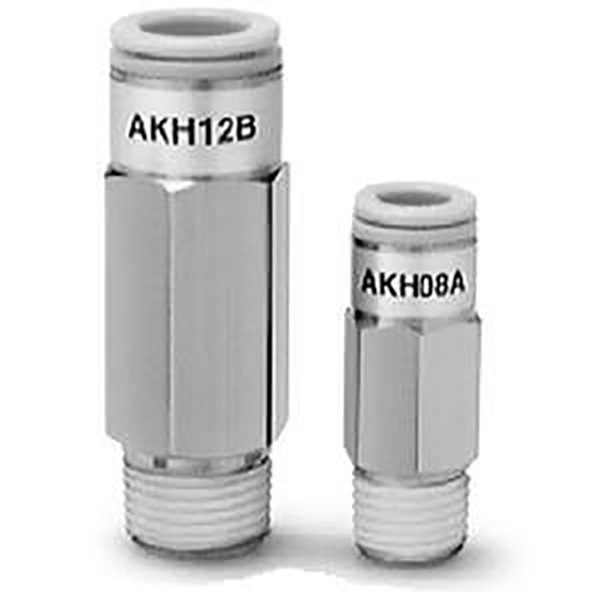

      • AKH08A‑02S: AKH series, Φ8 tube, R1/4 male thread, pre-apply na thread sealant S

  2. AKB (Threaded Sleeve Type)

     • AKB02A‑02S: AKB series, R1/4 thread, Type A flow direction (lalaki → female), pre-coating sealant S

4. Mga Karaniwang Pagtutukoy

 1. AKH – Dual Push-in Check Valve

  2. AKB – Sinulid na Sleeve Check Valve

5. Mga Karaniwang Aplikasyon

     • Paghawak ng presyon ng silindro: Pigilan ang paglubog o pag-anod ng load

     •. Vacuum circuit: Iwasan ang pagtagas ng vacuum (perpekto para sa mababang presyon ng pag-crack)

     •. Dual pump interlock: Protektahan ang low-pressure pump mula sa high-pressure reverse flow

     • Branch circuit anti-backflow: Independiyenteng pagpapanatili ng presyon para sa maraming actuator

6. Paghahambing sa Iba pang mga Check Valve

     • AKH / AKB: Pinagsamang mabilis na push-in / disenyo ng manggas, compact at mabilis na pag-mount, direktang koneksyon sa tubing

     • AK2000 / AK4000: Uri ng thread pipe, mas mataas na kapasidad ng daloy, walang mga push-in port

     • AKP: May natitirang pressure relief, na nakatuon para sa kaligtasan ng mga pneumatic circuit
