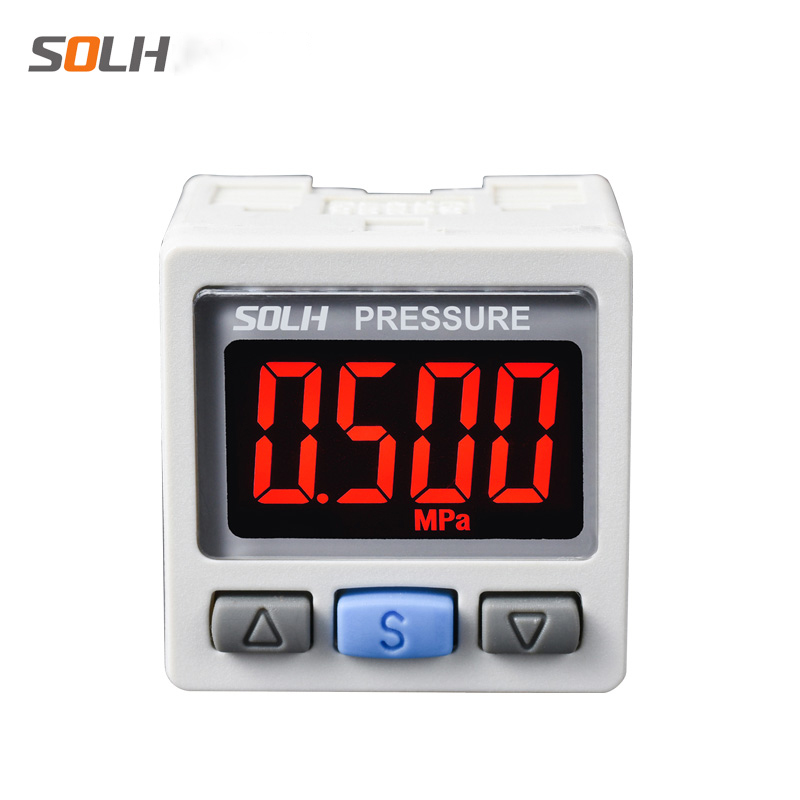

ZSE30A(F) / ISE30A Series High Precision Dual-Color Digital Pressure Switch

Brand:SOLH ng Richge Technology

Pagpoposisyon ng Produkto

     SOLH ZSE30A(F) / ISE30A series high-precision digital pressure switch ay ginagamit para sa real-time na pagsubaybay sa presyon, threshold alarm at closed-loop signal control ng lahat ng pneumatic circuit. Tugma sa vacuum, compound mixed pressure at standard positive pressure working conditions. Kabilang sa mga pangunahing bentahe ang ±0.2%FS ultra-high precision, dual-color red/green LCD display at one-click batch parameter copy function, na kumikilos bilang "visual monitoring eye" ng mga automated pneumatic system.

Pag-uuri ng Serye ayon sa Saklaw ng Pagsukat ng Presyon

Mga Pangunahing Detalye ng Teknikal (Mataas na Marka ng Katumpakan)

  1. Display Unit: 4-digit na LCD screen, dual color auto switch (Green / Red); Ang OUT1 ay tumutugma sa berde, ang OUT2 ay tumutugma sa pula

  2. Katumpakan ng Pagsukat: ±0.2%FS @25℃, resolusyon hanggang 1/1000 buong sukat

  3. Mga Opsyon sa Output ng Signal

     -- Switch signal: 2-channel NPN / PNP open collector transistor output (OUT1 & OUT2)

     -- Analog signal (opsyonal): 1~5V boltahe na output o 4~20mA kasalukuyang output

  4. Power Supply: 12~24 VDC ±10% malawak na hanay ng boltahe

  5. Overpressure na Makatiis sa Kapasidad

  6. ZSE30A / ZSE30AF: 500 kPa

  7. ISE30A positive pressure model: 1.5 MPa

  8. Klase ng Proteksyon: IP40 dustproof

  9. Operating Ambient Temperatura: 0 ~ 50 ℃

  10. Eksklusibong Function: Isang-click na kopya ng parameter, kopyahin ang mga setting mula sa 1 master unit hanggang sa maximum na 10 slave unit, epektibong maiwasan ang mga error sa setting ng parameter sa panahon ng pag-debug ng batch equipment

Kumpletuhin ang Panuntunan sa Pagpapangalan ng Modelo

  Halimbawa ng Modelo: ISE30A-01-N-M

     --  ISE30A / ZSE30A / ZSE30AF: Tagatukoy ng uri ng presyon ng serye

     -- 01: Detalye ng port thread = M5 panloob na thread (R1/8)

     -- N / P: Lumipat ng uri ng transistor ng output

        N = NPN bukas na kolektor; P = PNP open collector

     -- M / C / D: Depinisyon ng kumbinasyon ng output

        M = 2 independent switch output channel lang

        C = 1 switch channel + 1~5V analog na boltahe na output

        D = 1 switch channel + 4~20mA analog kasalukuyang output

Dual-Color na LCD Display Logic

     -- Green backlight: Aktwal na presyon sa loob ng preset ng user na normal na hanay ng pagtatrabaho

     -- Pulang backlight: Lumampas ang presyon sa itaas / ibabang limitasyon ng alarma (babala sa sobrang presyon / underpressure)

     -- 4 na adjustable display mode: Suportahan ang standard logic (normal green, abnormal red) o reverse color switching logic kung kinakailangan

Mga Karaniwang Pang-industriya na Sitwasyon sa Aplikasyon

  1. Pneumatic Cylinder at Workpiece Clamping Circuit

     Itakda ang threshold ng presyon ng clamping 0.5~0.7MPa; mag-trigger ng pulang signal ng alarm sa sandaling bumaba ang presyon sa ibaba ng mas mababang limitasyon upang maiwasan ang pagluwag ng workpiece sa panahon ng pagproseso.

  2. Vacuum Suction Handling Station (ZSE30A vacuum dedicated model)

     Itakda ang maaasahang adsorption threshold ≤ -80kPa; agad na mag-output ng signal ng alarma kung lumala ang vacuum degree upang maiwasang mahulog ang workpiece habang naglilipat.

Paghahambing ng Pagganap kumpara sa Ordinaryong Mechanical Pressure Switch

Step-by-Step na Gabay sa Pagpili

     -- Vacuum lang o mixed vacuum + micro positive pressure → Piliin ang ZSE30AF universal compound pressure model

     -- Karaniwang pangkalahatang pneumatic circuit (0.4~0.7MPa air supply) → Pinakatanyag na modelong ISE30A-01-N-M

     -- Nangangailangan ng real-time na tuluy-tuloy na pagkolekta ng data ng presyon sa pamamagitan ng PLC → Piliin ang C (1~5V boltahe) o D (4~20mA current) na variant ng analog na output

Isang Buod ng Pangungusap

     SOLH ZSE30A vacuum, ZSE30AF compound at ISE30A positive pressure digital switch ay nagtatampok ng ±0.2%FS high precision dual-color LCD, 2-channel NPN/PNP switch + opsyonal na 1~5V/4~20mA analog na output na may one-click na batch parameter copy, malawakang ginagamit para sa clamping pressure at vacuum automated suction monitoring at pneumatic na kagamitan sa pneumatic na alarma.
