G Series Pneumatic Pressure Gauge

G Series General Pneumatic Pressure Gauge

Brand: SOLH ng Richge Technology

Pagpoposisyon ng Produkto

     Ang serye ng SOLH G ay karaniwang gauge ng presyon na nakatuon sa mga pneumatic system para sa pagsukat ng presyon ng compressed air, na nahahati sa karaniwang uri ng pangunahing uri at uri ng tagapagpahiwatig ng limitasyon na may singsing na babala ng kulay. I-dial ang mga saklaw ng panlabas na diameter φ15 ~ φ63, saklaw ng presyon ang 0.2~1.5MPa na may karaniwang katumpakan ±3% F.S. Dalawang mounting structure ang available: rear thread G model para sa panel mounting at side thread GA model para sa direktang pag-install ng pipeline.

Laki ng Serye at Detalye ng Dimensyon (Outer Diameter × Thread ng Koneksyon)

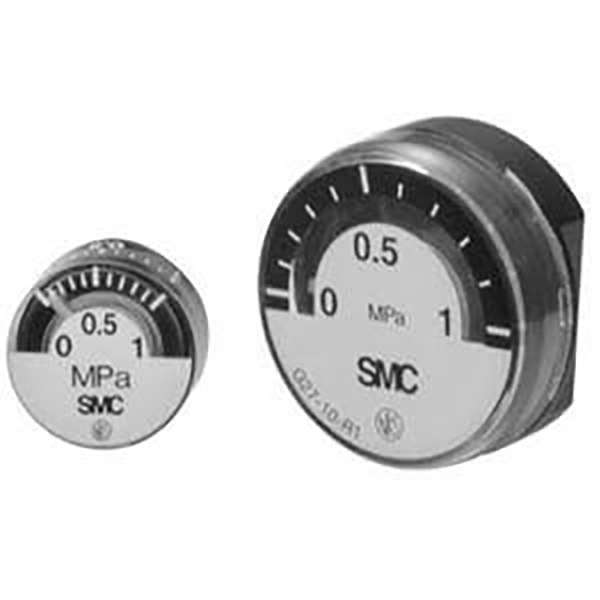

     -- G15: φ15, M5 panloob na thread / R1/8; ultra-miniature, itinugma sa mga micro pneumatic valve

     -- G27: φ26, R1/16 / R1/8; compact slim body para sa limitadong makitid na espasyo sa pag-install

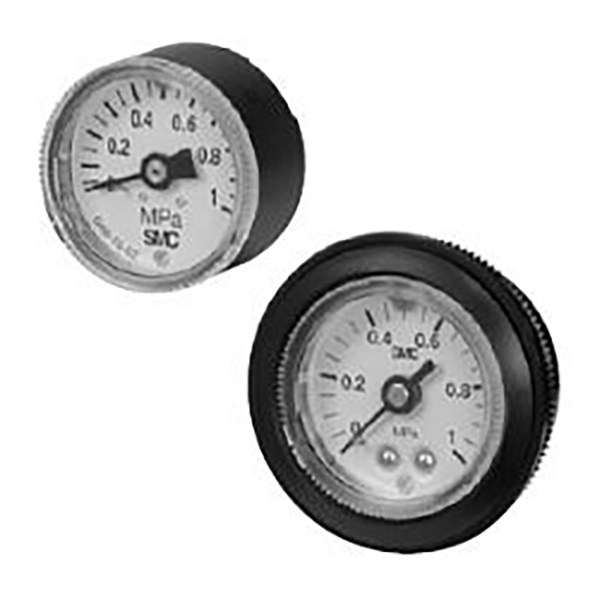

     -- G36 / GA36: φ37.5, R1/8; pangunahing karaniwang pangkalahatang layunin na modelo

     -- G46 / GA46: φ42.5, R1/8 / R1/4; pinakamalawak na ginagamit, opsyonal na singsing na tagapagpahiwatig ng limitasyon

     -- G53-L: φ51, R1/8 / R1/4; katamtamang malaking dial na may pulang-berde na singsing ng babala sa limitasyon

     -- G63-L: φ63.4, R1/8 / R1/4; napakalaking dial, malinaw na pagbabasa mula sa malayong distansya

Panuntunan at Mga Halimbawa ng Pagpapangalan ng Modelo

 1. Format ng Pangalan

     -- G / GA + Size Code + Opsyonal Suffix L + Pressure Range Code + Thread Code

     -- Suffix L = Nilagyan ng red-green limit indicator ring

  2. Mga Halimbawa ng Modelo

     -- G46-10-02:

         G46 = φ42.5 modelo ng sinulid sa likuran | 10 = 1.0MPa na saklaw | 02 = R1/4 na thread

     -- GA36-10-01:

        GA36 = φ37.5 side thread model | 10 = 1.0MPa na saklaw | 01 = R1/8 na thread

     -- G36-L-10-01

        May red-green limit warning ring L, φ37.5 rear thread, 1.0MPa, R1/8

  3. Kahulugan ng Code

     -- Code ng Saklaw ng Presyon:

         2 = 0~0.2MPa

         4 = 0~0.4MPa

        10 = 0~1.0MPa

        15 = 0~1.5MPa

    -- Thread Code

        01 = R1/8

        02 = R1/4

        R1 = R1/16

        M5 = M5×0.8 metric internal thread3.

Pangkalahatang Mga Pangunahing Teknikal na Parameter

  1. Measurable Medium: Compressed air; walang langis at walang tanso na basa na mga bersyon na opsyonal para sa malinis na proseso

  2. Mga Karaniwang Saklaw ng Presyon: 0~0.2 / 0~0.4 / 0~1.0 / 0~1.5MPa

  3. Marka ng Katumpakan: Pamantayan ±3% F.S.; mini G15 & G27 ±5% F.S.

  4. Configuration ng Materyal:

     -- Pabahay: Zinc alloy / nickel plated die-cast aluminum

     -- Takip ng Bintana: Polycarbonate na lumalaban sa epekto

     -- Angkop na koneksyon: Brass; magagamit ang alternatibong walang tanso

  5. Operating Temperature: -5 ~ +60 ℃ (medium na walang icing)

  6. Pag-uuri ng Pag-mount

     -- Uri ng G: Rear thread, na idinisenyo para sa pag-install ng naka-embed na panel

     -- Uri ng GA: Side thread, direct inline pipeline mounting

L Model na may Limit Indicator Ring

     -- Pulang singsing: Upper limit / high pressure alarm threshold

     -- Berdeng singsing: Normal na ligtas na pagitan ng presyon sa pagtatrabaho

     -- White pointer: Real-time na halaga ng dynamic na air pressure

     -- Pangunahing Kalamangan: Intuitive na visual na paghatol ng estado nang walang maingat na pagbabasa ng sukat, perpekto para sa mga linya ng pagpupulong at sentralisadong multi-point monitoring cabinet

Step-by-Step na Gabay sa Pagpili

  1. Miniature at makitid na limitadong espasyo: Piliin ang G15 / G27 (φ15 / φ26)

  2. Mga karaniwang karaniwang pneumatic circuit: G36 / G46 (φ37.5 / φ42.5)

  3. Kinakailangan ang babala sa visual pressure: G36-L / G46-L na may singsing na limitasyon ng kulay

  4. Long-distance remote reading demand: Malaking dial G53-L / G63-L (φ51 / φ63)

  5. Pagkilala sa mode ng pag-install

     -- Direktang pipeline mounting → GA side thread series

     -- Equipment control panel embedded mounting → G rear thread series

Popular Standard Model Quick Reference

     -- G27-10-R1: φ26 dial, 1.0MPa range, R1/16 thread

     -- G36-10-01: φ37.5 rear thread, 1.0MPa, R1/8

     -- G46-10-02: φ42.5 rear thread, 1.0MPa, R1/4

     -- G46-L-10-02: φ42.5 rear thread, red-green limit ring, 1.0MPa, R1/4

Isang Buod ng Pangungusap

     Ang SOLH G series na pneumatic pressure gauge ay sumasaklaw sa φ15~φ63 full dial sizes na may rear/side thread na dalawang mounting style, opsyonal na L type color limit warning ring, 0.2~1.5MPa kumpletong pressure range at walang tanso na malinis na mga bersyon, ang standard na air pressure monitoring accessory para sa lahat ng industrial automation pneumatic circuits.
