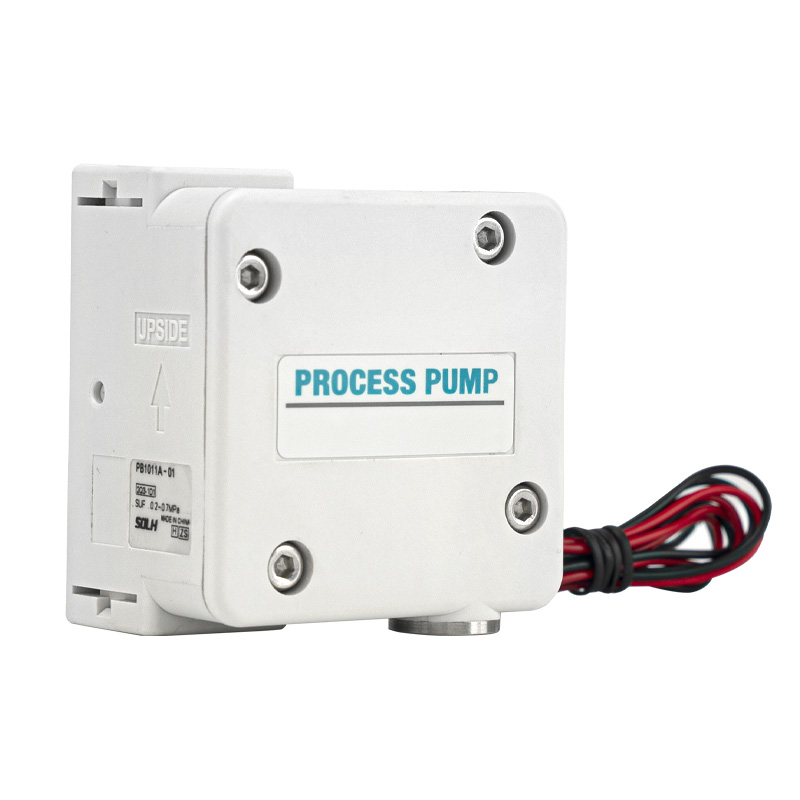

RPB1011 Series Diaphragm Pump (PB1000A Built-In Solenoid Valve Type)

Brand:SOLH ng Richge Technology

Pagpoposisyon ng Produkto

     Ang SOLH PB1011A ay kabilang sa PB1000A miniature single-acting pneumatic diaphragm pump series na may built-in na solenoid valve. Nagtatampok ito ng compact outline, full corrosion resistance at zero shaft seal leakage. Idinisenyo para sa micro hanggang medium flow delivery ng chemical solvent, purong tubig, medikal na likido at reagent, ito ay isang compact precision dosing pump na malawakang ginagamit sa fine chemical, semiconductor at biotech na industriya.

Pag-uuri ng Modelo at Drive Mode

     --  PB1011A: Built-in integrated 3-port solenoid valve (DC24V), direktang electrical signal control, plug-and-play na mga wiring

     --  PB1013A: Uri ng panlabas na air pilot, na hinimok ng independiyenteng panlabas na solenoid valve

     --  Suffix ng laki ng port: 01 = Rc1/8 standard fluid port

     --  Mga karaniwang kumpletong modelo: PB1011A-01; PB1011A-01-B (na may mounting foot bracket); PB1011A-01-N (NPT thread port)

Mga Pangunahing Teknikal na Detalye (PB1011A)

     -- Drive Unit: Built-in na 3/2 solenoid valve, DC24V, power consumption 0.35W

     --  Saklaw ng Daloy: 8～2000 mL/min (0.12～120 L/h)

     --  Discharge Working Pressure: 0～0.6 MPa

     --  Dry Suction Lift: Max 2.5 m

     -- Temperatura ng Operating Fluid: 0～50℃ (walang icing sa loob ng pump chamber)

     -- Max na Pinahihintulutang Lagkit ng Liquid: 100 mPa·s

     -- Saklaw ng Presyon ng Hangin ng Supply: 0.2～0.7 MPa

     -- Pagkonsumo ng hangin: ≤40 L/min (ANR)

     -- Pangkalahatang Dimensyon at Timbang: 60×60×41 mm, tinatayang. 170 g

     -- Ingay sa Pagpapatakbo: ≤64 dB(A); nabawasan pa ang ingay sa katugmang silencer

     -- Diaphragm Service Life: Hanggang 30 milyong switching cycle

Configuration ng Wetted Part Material

      -- Pump Body: Polypropylene PP / SUS316 stainless steel opsyonal

     -- Diaphragm at Check Valve Core: Composite PTFE + PP

     -- Sealing Material: FKM fluoro rubber, namumukod-tanging paglaban sa acid, alkali at organikong solvent

     -- Material Advantage: Ang disenyo ng walang shaft na selyo ay nag-aalis ng katamtamang pagtagas; ganap na paglaban sa kaagnasan para sa kemikal na solusyon, purong tubig, medikal na reagent at banayad na acid/alkali fluid.

Prinsipyo ng Paggawa (PB1011A Electric Control Type)

     -- Solenoid Energized ON: Ang naka-compress na hangin ay pumapasok sa drive chamber, tinutulak ang diaphragm upang lumipat pakaliwa; ang likido sa loob ng pump chamber ay pinalalabas sa itaas na one-way valve.

     -- Solenoid De-energized OFF: Ang drive chamber ay umuubos ng hangin; nire-reset ang dayapragm pakanan sa ilalim ng built-in na puwersa ng tagsibol; ang bagong likido ay sinisipsip sa pump cavity sa pamamagitan ng lower inlet check valve.

     -- Ang high-frequency na solenoid on/off cycle (1～10 Hz) ay nakakatuto ng tuluy-tuloy na pagsipsip at paglabas ng likido; Ang daloy ng output ay maaaring tumpak na maisaayos sa pamamagitan ng pagbabago ng dalas ng paglipat.

Mga Kinakailangan sa Pag-install at Piping

  1. Mandatoryong Panuntunan sa Pag-install

     -- Ang fluid outlet port (OUT) ay dapat nakaharap paitaas upang maiwasan ang air lock sa loob ng pump chamber na nagdudulot ng pagkaantala ng daloy.

 2. Port Definition at Thread Spec

     -- Fluid IN / OUT pangunahing port: Standard Rc1/8", NPT1/8 opsyonal

     -- Air supply SUP port: M5×0.8 thread

     -- Exhaust EXH port: M5×0.8 thread, tugma sa AN05-M5 miniature silencer

  3. Mga Butas sa Pag-mount

     -- 2 × M4 na mga butas ng tornilyo na may lalim na 6 mm; o φ4.5 sa pamamagitan ng mga butas; nakalaang foot bracket accessory na KT-PB1A-5 na magagamit para sa pag-install ng fixed equipment.

Mga Karaniwang Pang-industriya na Sitwasyon sa Aplikasyon

     -- Paggawa ng Semiconductor at PV: Chemical solvent transfer, paglilinis ng likidong sirkulasyon ng loop

     -- Medikal at biochemical na kagamitan: Micro delivery ng reagent, buffer solution at biological liquid

     -- Makinarya sa pagpi-print at packaging: Ink, adhesive glue na awtomatikong feeding system

     -- Proteksyon sa kapaligiran at paggamot sa tubig: Dosing ng ahente ng kemikal, koleksyon ng sampling ng waste water

     -- Pangkalahatang industriya ng automation: Cutting fluid, cleaning agent at light oil conveying

Mga Alituntunin sa Pagpili ng Modelo

     -- Pagtutugma ng daloy: Piliin ang PB1011A para sa daloy na ≤2000 mL/min; PB1013A air pilot model para sa mga espesyal na senaryo ng kontrol ng linkage (max flow 1000 mL/min)

     -- Wetted material selection: PP pump body para sa pangkalahatang mahinang kemikal na likido; SUS316 + PTFE combo para sa malakas na corrosive solvent

     -- Control mode: Electric direct control piliin ang PB1011A; kagamitan panlabas na interlock linkage piliin ang PB1013A air pilot type

     -- Mga pantulong na accessory: Mag-install ng silencer sa exhaust port upang mabawasan ang ingay sa pagtakbo; tumugma sa foot bracket para sa pangmatagalang fixed installation

SOLH Interchange Advantage

     Ang serye ng SOLH-PB1011 ay ganap na tumutugma sa orihinal na serye ng PB1011 ng SMC sa pangkalahatang dimensyon, layout ng port thread at lahat ng mga parameter ng pagganap, direktang pagpapalit ng drop-in nang walang pagbabago sa pipeline, na may mahusay na pagganap sa gastos.

Isang Buod ng Pangungusap

     Ang SOLH PB1011A miniature built-in na solenoid pneumatic diaphragm pump ay gumagamit ng shaft-seal-free leak-proof PTFE/FKM corrosion resistant wetted parts, sumusuporta sa 8~2000mL/min micro-medium flow dosing, available sa electric integrated solenoid at external na air pilot na bersyon, ang mga semiconductor na pag-print na mga bersyon ng piloto, ang mga compact na precision na sistema ng paglilipat ng kapaligiran, ang mga compact na sistema ng pag-print at recision sa kapaligiran.
