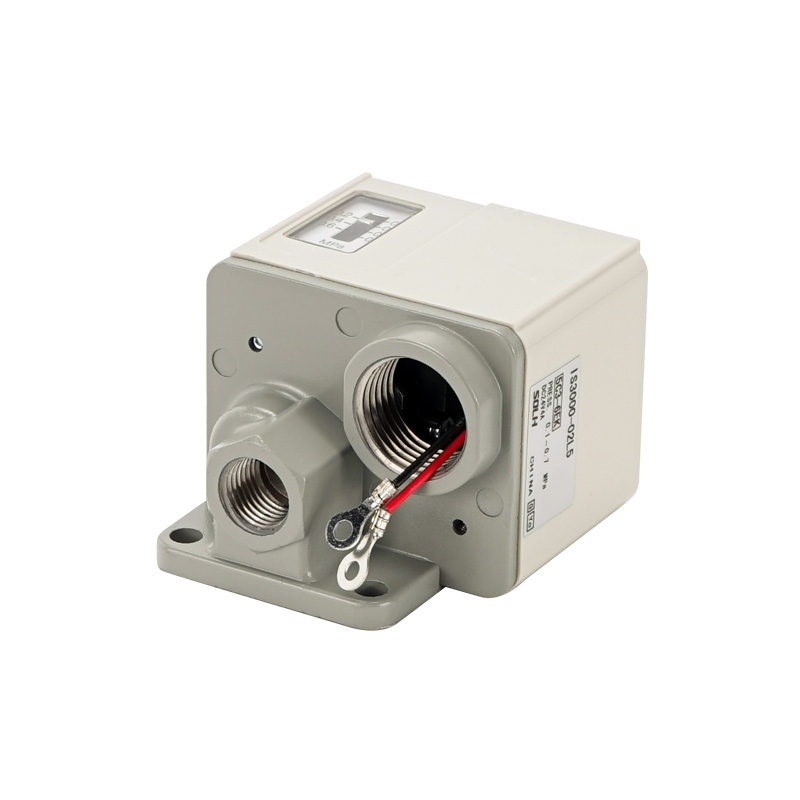

IS3000 Series Mechanical Micro Pneumatic Pressure Switch

Brand: SOLH ng Richge Technology

Pagpoposisyon ng Produkto

     Ang serye ng SOLH IS3000 ay isang klasikong piston-driven na mechanical micro pressure switch. Itinutulak nito ang internal micro contact switch sa pamamagitan ng air pressure na kumikilos sa isang spring piston, na naghahatid ng matatag na direktang de-koryenteng output. Pangunahing ginagamit para sa air circuit over/under pressure protection at awtomatikong trigger control, parehong grado at katugmang pagpapalit bilang IS10 reed switch series. Perpekto para sa mabibigat na vibration na kapaligiran kung saan hindi stable ang mga electronic digital switch.

Prinsipyo sa Paggawa at Pangunahing Istruktura

  1. Prinsipyo ng Pagpapatakbo

     -- Tinutulak ng compressed air ang spring-loaded piston; sa sandaling maabot ng presyon ng hangin ang preset na threshold, mekanikal na pinapaandar ng piston ang built-in na micro switch upang buksan o isara ang contact circuit. Kapag bumaba ang presyon sa ibaba ng halaga ng hysteresis, nire-reset ng spring ang piston at ibinabalik ang orihinal na estado ng switch.

  2. Mga Pangunahing Bahagi ng Structural

     -- Top pressure adjustment knob: Direktang rotary setting ng trigger pressure na walang power supply

     -- Built-in na 1ab micro switch: Universal AC/DC load, direktang ikonekta ang mga PLC input terminal o magmaneho ng maliliit na solenoid valve

     -- Nagtapos na window ng pagtingin sa presyon: Nakikitang sukat ng MPa para sa real-time na preset na pagbabasa ng presyon

     -- Die-cast na aluminyo na pabahay: IP40 na proteksyon ng alikabok, na angkop para sa pangkalahatang mga kapaligiran sa pagawaan ng pabrika

Pangkalahatang Standard Technical Specification Table

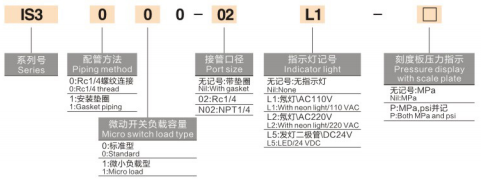

Kumpletuhin ang Model Coding at Variant Explanation

  1. Halimbawa ng Modelo: IS3000-02-P

     -- IS3000: Base standard threaded body series

     -- 02: Port thread code = Rc1/4; suffix N02 = NPT1/4 American thread

     -- P: Built-in na neon indicator light (blangko = karaniwang modelo na walang ilaw)

 2. Mga Derivative na Espesyal na Modelo

     -- IS3100: Gasket surface mounting variant, itinugma sa modular air service units (AFC/AC series) para sa integrated manifold installation

     -- IS3010: Micro low-load dedicated na modelo, na-optimize para sa maliit na DC signal input ng mga PLC controllers

Pangunahing Kalamangan ng Produkto

  1. Shock & Vibration Resistant Heavy-Duty Mechanical Design

     -- Solid piston + micro contact construction, stable na performance sa ilalim ng tuluy-tuloy na vibration mula sa mga vibrator, knocking hammers at stamping equipment, walang signal drift o false triggering.

  2. Simple On-Site Calibration Nang Walang Power

     -- Nangungunang rotary adjustment knob + nakikitang nagtapos na window; pressure threshold ay maaaring itakda offline nang hindi nagpapasigla sa control cabinet.

  3. Malawak na AC/DC Load Compatibility

     -- Ang mataas na 1A contact load capacity ay nagbibigay-daan sa direktang pagmamaneho ng maliliit na solenoid valve na walang mga intermediate na relay, o direktang koneksyon sa mga digital na PLC input point.

  4. Napakababang Hysteresis

     -- Max dead band ≤0.05MPa, pare-pareho ang trigger at reset pressure para maiwasan ang madalas na mabilis na on-off na pagbibisikleta ng downstream equipment.

Pagtutugma sa Karaniwang Pang-industriya na Mga Sitwasyon ng Aplikasyon

  1. Pangunahing Air Source Low Pressure Protection

     -- Naka-install sa ibaba ng agos ng air filter regulator lubricator unit; nagti-trigger ng alarm signal kung bumaba ang pressure ng supply sa ibaba 0.4MPa para protektahan ang mga K/GT vibrator, BVP/SK knocking hammers at pneumatic actuator mula sa hindi sapat na thrust damage.

  2. Pagkumpirma ng Posisyon ng Cylinder Stroke

     -- Pagkatapos ng ganap na pag-extend ng cylinder, tumataas ang presyon ng chamber sa preset na halaga upang magpadala ng switch signal para sa interlocking sa susunod na hakbang sa proseso ng produksyon.

  3. Pang-vibrator Circuit Safety Interlock

     -- Sinusubaybayan ang operating air pressure; pinuputol ang kapangyarihan sa XQ mabilis na mga balbula ng tambutso kapag bumaba ang presyon sa ibaba ng threshold upang maiwasan ang pagka-burnout ng vibrator na dulot ng under-pressure na operasyon.

Paghahambing ng Pagganap: IS3000 VS IS10 Reed VS ISE30A Digital Switch

Isang Buod ng Pangungusap

     Ang SOLH IS3000 series piston mechanical pneumatic pressure switch ay nagtatampok ng mababang hysteresis, heavy vibration resistance at mataas na contact load capacity, na may threaded/gasket mount at micro-load PLC variants na available, malawakang ginagamit para sa proteksyon sa kaligtasan ng presyon ng air circuit at mga awtomatikong proseso ng trigger signal sa mga vibrator, cylinder clamping station at general automation equipment.
