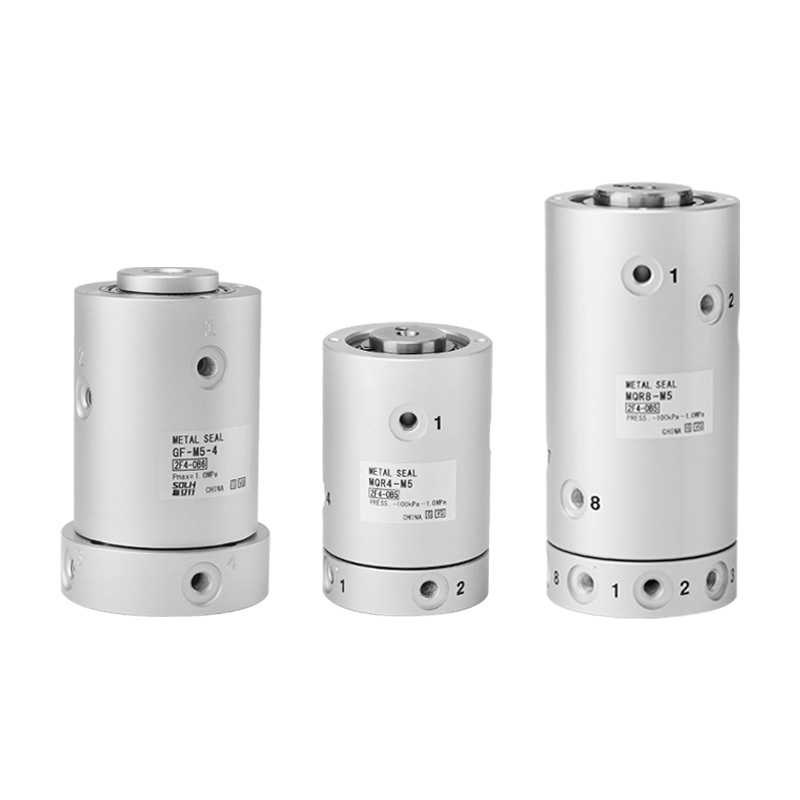

MQR Series Low Torque Gap Seal Rotary Union (SOLH)

Brand: SOLH ng Richge Technology

Pagpoposisyon ng Produkto

     Ang serye ng MQR ay isang multi-channel rotary union na gumagamit ng metal non-contact gap sealing na may napakababang rotating torque. Espesyal na binuo para sa tuluy-tuloy na umiikot na mga bahagi kabilang ang mga robot joints, rotary table at rotary shafts upang maghatid ng compressed air at vacuum. Ito ay ganap na iniiwasan ang pag-twist ng pipeline, nagtatampok ng ultra-smooth na pag-ikot at napakatagal na buhay ng serbisyo para sa mga automated na rotary pneumatic system.

Mga Pangunahing Kalamangan ng Produkto

     -- Napakababang umiikot na torque: 0.003～0.50 N·m lamang, nagdadala ng maliit na dagdag na karga sa pagmamaneho ng servo/motor

     -- Metal gap non-contact sealing: Walang rubber seal ring, walang dumidikit o jamming; maayos na pagsisimula kahit na pagkatapos ng pangmatagalang static na imbakan

     -- Mga independiyenteng multi-channel na air circuit: Opsyonal 1/2/4/8/12/16 na mga sipi na may zero cross-leakage sa pagitan ng bawat circuit

     -- Napakahabang buhay ng serbisyo: Hanggang 1 bilyong mga siklo ng pag-ikot, ganap na walang maintenance na disenyo

     -- Bidirectional rotation at high speed capacity: Max rotational speed hanggang 3000 rpm, na angkop para sa high-speed rotary indexing equipment

     -- Magkatugma ang dalawahang vacuum at positibong presyon: Saklaw ng operating pressure -100kPa ~ 1.0MPa, gumagana para sa parehong vacuum suction at karaniwang mga loop ng supply ng hangin

Pangkalahatang Pamantayang Teknikal na Pagtutukoy

     -- Naaangkop na Fluid: Compressed air, inert gas

     -- Operating Pressure Range: -100kPa ~ 1.0MPa

     -- Ambient at Katamtamang Temperatura: -10 ~ 80℃

     -- Uri ng Sealing: Non-contact metal gap seal structure

     -- Istraktura ng Suporta: Suporta sa paggabay ng double bearing

     -- Port Thread: M5×0.8 (panloob / panlabas na thread opsyonal)

     -- Kinakailangan sa Lubrication: Walang lubrication, hindi kailangan ng regular na pagpuno ng langis

Talahanayan ng Mabilisang Sanggunian ng Parameter ng Modelo

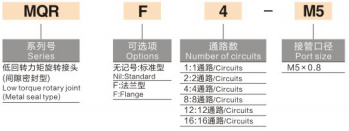

Mga Halimbawa ng Panuntunan sa Pagpapangalan ng Modelo

     -- MQR4-M5: 4 na independiyenteng mga sipi, karaniwang M5 thread port

     -- MQR8-M5: 8 independiyenteng mga sipi, karaniwang M5 thread port

     -- MQR16-M5: 16 na independiyenteng mga sipi, karaniwang M5 thread port

Mga Karaniwang Sitwasyon ng Application

     -- Pneumatic air supply para sa pang-industriyang robot arm joints at rotary shafts

     -- Rotary indexing tables, rotary cylinders at turntable automation equipment

     -- Patuloy na umiikot na air supply loops sa mga automated processing station

     -- Rotary vacuum adsorption mechanism para sa mga suction cup at clamping jigs

     -- Rotary pneumatic circuits para sa packaging, printing at electronic manufacturing machinery

Mga Pangunahing Alituntunin sa Pag-install

     -- Ayusin ang nakatigil na pabahay, itaboy ang umiikot na gilid sa pamamagitan ng connecting plate

     -- Inirerekomenda ang flexible coupling assembly upang alisin ang radial offset load

     -- Ang umiinog na unyon ay hindi makatiis ng malaking radial o axial force; ito ay ginagamit lamang para sa medium transmission

     -- Pinapasimple ng spiral arranged port layout ang tubing routing at pinipigilan ang pipeline winding habang umiikot

Isang Buod ng Pangungusap

     Nagtatampok ang SOLH MQR multi-channel metal gap seal rotary union ng ultra-low rotating torque, walang maintenance na 1-billion-cycle lifespan, dual vacuum-positive pressure compatibility at opsyonal na 1~16 independent air passages, ang perpektong pipeline na anti-twist air supply component para sa robot joints at lahat ng high-speed rotary automation equipment.
