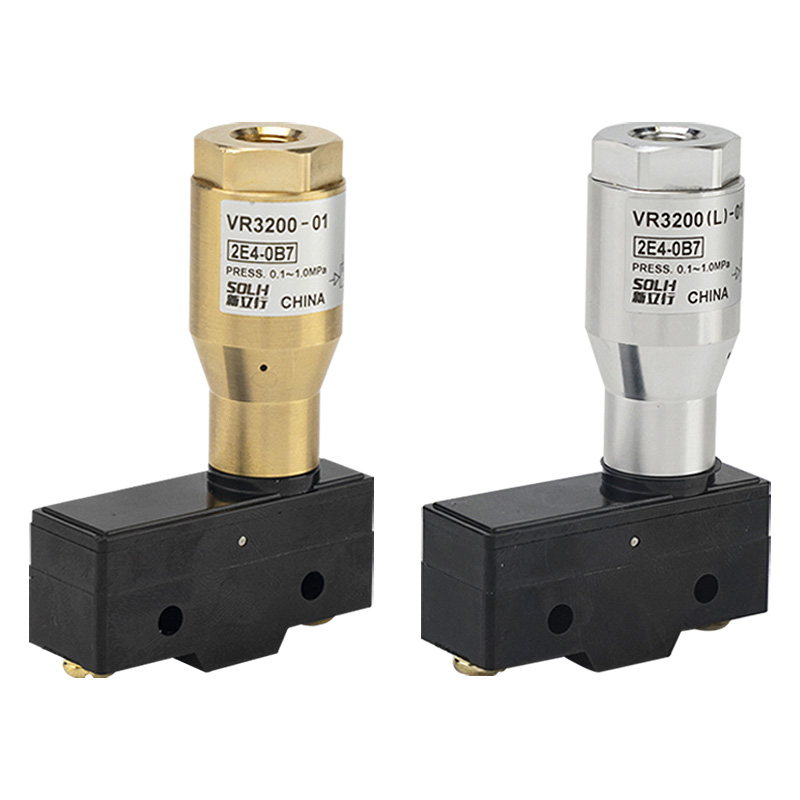

VR3200 / VR3201 Series Pneumatic-Electric Relay

Brand:SOLH ng Richge Technology

Pagpoposisyon ng Produkto

     Ang SOLH VR3200/3201 series ay mga klasikong pneumatic-electric relay, na kilala rin bilang air pressure signal switch. Kino-convert nila ang mga pneumatic pressure signal sa electrical switching dry contact, na malawakang ginagamit para sa pagsubaybay sa presyon, pag-aalarma ng fault, safety interlock at digital signal input sa PLC sa mga automated na linya ng produksyon, na nagsisilbing standard na interface ng conversion ng signal sa pagitan ng mga pneumatic pipeline at electrical control system.

Pag-uuri ng Modelo at Mga Pangunahing Pagkakaiba

     -- VR3200-01: Open frame type, weight 130g, exposed terminal block, para sa tuyo, walang alikabok na panloob na cabinet environment

     -- VR3201-01: IP44 drip-proof sealed housing, timbang 260g, ganap na nakapaloob na konstruksyon, angkop para sa mahalumigmig, maalikabok na mga workshop at kagamitan sa produksyon

     -- VR3202-01: IP44 drip-proof na may dedikadong grounding terminal, CE certified, perpekto para sa mabigat na electromagnetic interference at export machinery

     -- Port code: 01 = karaniwang Rc1/8 panloob na thread; Opsyonal ang thread ng NPT1/8

Pangkalahatang Teknikal na Pagtutukoy

  1. Adjustable Operating Pressure Range: 0.1 ~ 1.0 MPa (factory preset trigger pressure ≈ 0.15MPa)

  2. Ambient Temperature: -5℃ ~ +60℃ (walang icing)

  3. Contact Form: 1AB (1 Normally Open + 1 Normally Closed + Common COM)

  4. Mga Rating ng Micro Switch Contact (Resistive / Inductive Load):

     -- AC125V: 15A resistive, 3A inductive

     -- AC250V: 15A resistive, 2.5A inductive

     -- DC30V: 6A resistive, 1.5A inductive

  5. Layout ng Interface: Air inlet Rc1/8; mga electrical screw terminal (VR3201 na nilagyan ng Pg13.5 cable gland para sa selyadong mga kable)

  6. Komposisyon ng Materyal: Brass valve body, POM piston, stainless steel return spring, NBR sealing ring

Prinsipyo sa Paggawa

  1. Ang compressed air ay pumapasok sa port IN at itinutulak ang piston upang i-compress ang spring, na mekanikal na nagti-trigger sa built-in na micro switch kapag lumampas ang pressure sa preset na threshold.

  2. Logic ng paglipat ng contact:

     -- Pressure ≥ set value: NO closed, NC open

     -- Pressure ＜ set value: WALANG bukas, NC sarado

  3. Ganap na mekanikal na istraktura, walang kinakailangang panlabas na supply ng kuryente. Intrinsically safe at stable para sa explosion-prone at non-electrical hazardous zones.

Mga Alituntunin sa Mabilisang Pagpili

     -- VR3200-01: Mababang gastos, tuyo ang pag-install ng cabinet sa loob ng bahay

     -- VR3201-01: Maalinsangan/maalikabok na mga kagamitan sa makina, mga linya ng pagpupulong, semi-outdoor na kagamitan

     -- VR3202-01: CE certification + grounding protection, mabigat na EMC interference, export complete machines

     -- Pagsasaayos ng presyon: Default ng pabrika na trigger pressure 0.15MPa, fine tune sa pamamagitan ng top adjustment screw

Mga Karaniwang Sitwasyon ng Application

     -- Cylinder stroke at clamping pressure detection: pagkumpirma ng pag-clamping ng workpiece, alarma sa labis na karga

     -- Feedback ng negatibong presyon ng vacuum chuck: adsorption at workpiece na pag-detect ng pagkawala ng pagkawala

     -- Babala sa mababang presyon ng pangunahing pinagmumulan ng hangin: pagkabigo ng air compressor at pagsubaybay sa pagtagas ng pipeline

     -- Buksan/isara ang feedback ng estado ng mga pneumatic ball valve at butterfly valve

     -- Pneumatic signal conversion para sa explosion-proof workshop na walang electronic sensors

SOLH Interchange Advantage

     Ang serye ng SOLH VR3200/3201 ay ganap na tugma sa drop-in sa mga katumbas na modelo ng SMC sa pangkalahatang dimensyon, port thread, mga parameter ng contact at adjustable pressure range. Ang mapagkumpitensyang pagpepresyo at maikling lead time ay tumutulong sa mga customer na mabawasan ang mga gastusin sa mass production.

Kahulugan ng Mga Wiring ng Terminal

     -- COM：Common public terminal

     -- HINDI：Normally Open, nagsasagawa kapag ang presyon ng hangin ay umabot sa preset na halaga

     -- NC：Normally Closed, nagsasagawa kapag ang presyon ng hangin ay nasa ibaba ng preset threshold

Isang Buod ng Pangungusap

     Kino-convert ng SOLH VR3200/3201 power-free mechanical pneumatic-electric relay ang mga air pressure signal sa 1NO+1NC dry contact signal na may adjustable 0.1~1.0MPa trigger pressure, available sa open frame, IP44 drip-proof at CE na grounded na mga bersyon para sa PLC interlock, vacuum monitoring at air source alarm control.
