KQ2Z Series Branch Universal Male Elbow

SOLH KQ2Z multi-port manifold push-in fitting, katumbas ng SMC KQ2Z na pneumatic splitter. Apat na sub-type: 1-in-2, stackable KQ2ZF, 1-in-4 KQ2ZD at 1-in-6 KQ2ZT. PBT body na may nickel-plated brass thread, compatible sa PU/PA tubes para sa vacuum at positive pressure circuit. Ang Richge Technology ay nag-aalok ng matatag na stock at maaasahang pagmamanupaktura para sa automation na pamamahagi ng hangin.

Magpadala ng Inquiry

Paglalarawan ng Produkto

KQ2Z Series Multi-Port Manifold Push-in Fitting | SMC KQ2Z Katumbas na Pneumatic Splitter

Brand: SOLH ng Richge Technology | KQ2Z Multi-outlet Pneumatic Manifold One-Touch Fitting

1. Pangkalahatang-ideya ng Produkto

Ang KQ2Z series ay kabilang sa SOLH KQ2 pneumatic one-touch fitting family. Ito ay male thread multi-branch manifold fitting, na nagtatampok ng single air inlet at maramihang sabay-sabay na tube outlet. Push-to-connect na disenyo para sa tool-free tubing insertion & removal, na ginagamit para sa sentralisadong pamamahagi ng hangin sa mga pneumatic system. Apat na sub-modelo ang magagamit:

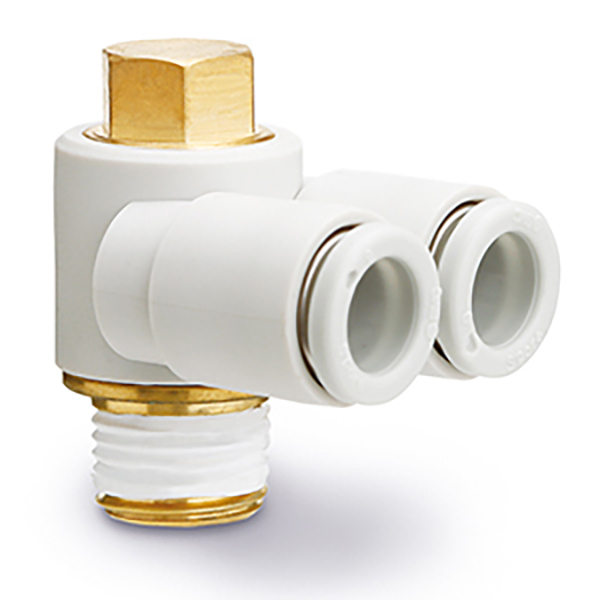

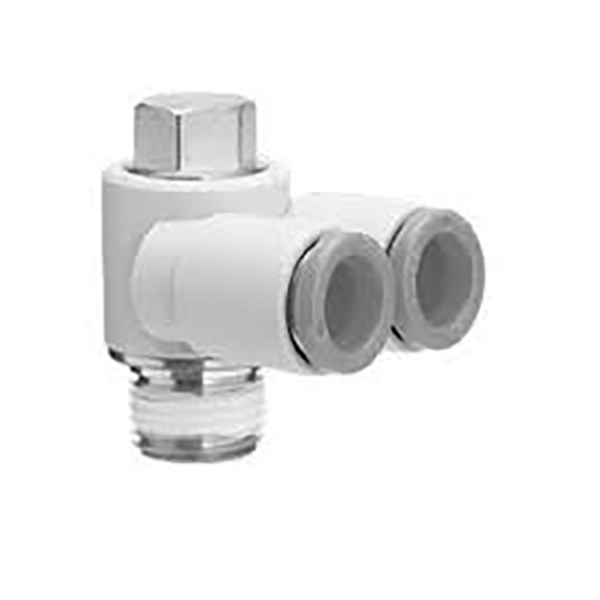

KQ2Z: 1-in 2-out dual port, panlabas na hex mounting

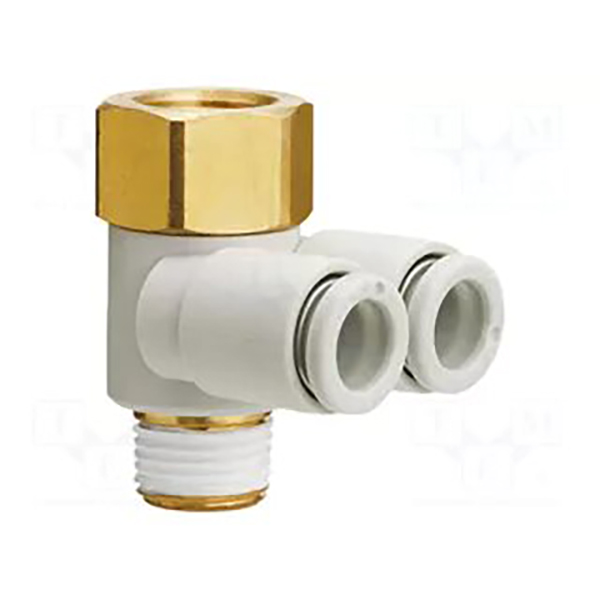

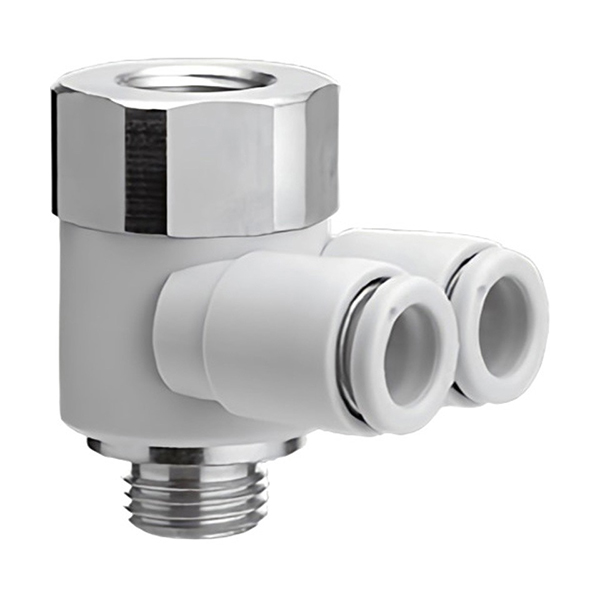

KQ2ZF: 1-in 2-out stackable manifold, upper Rc female thread para sa cascading extra manifolds

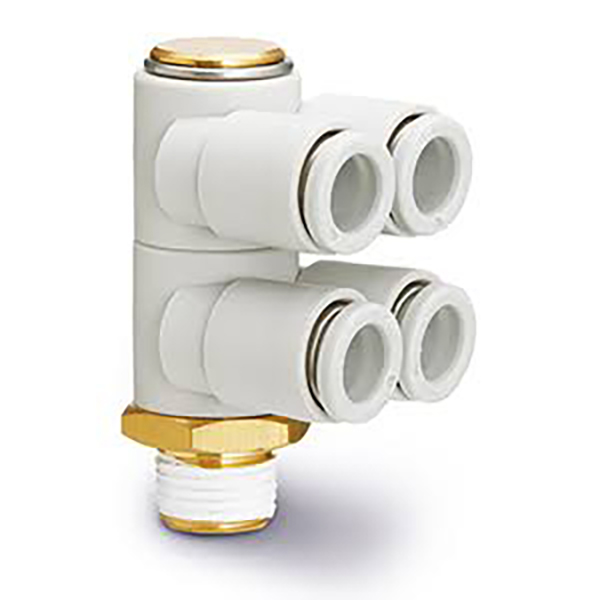

KQ2ZD: 1-in 4-out four-way branch manifold

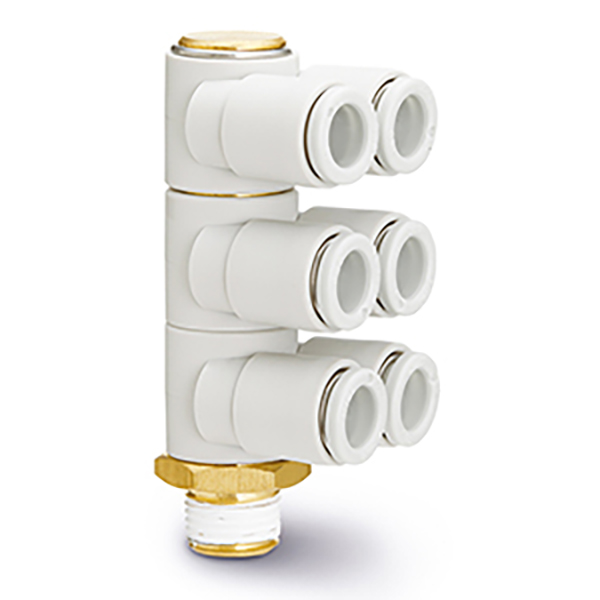

KQ2ZT: 1-in 6-out six-way branch manifold

Mga Pangunahing Kalamangan: Compact na disenyo ng manifold para makatipid ng espasyo sa pag-install. PBT body na may nickel-plated brass thread. Tugma sa PU / PA pneumatic tubing, gumagana para sa parehong positibong presyon at vacuum circuit. Direktang drop-in na kapalit para sa orihinal na SMC KQ2Z fitting.

2. Paliwanag ng Model Code

Format: KQ2Z □□ - □□S

KQ2Z: Series code para sa multi-port branch manifold fitting
□□: Tube outer diameter ΦD (04=4mm,06=6mm,08=8mm,10=10mm,12=12mm)

Suffix:

01S02S/03S/04S: Imperial R male taper thread (1/8",1/4",3/8",1/2")
M5: Metric male thread M5×0.8

KQ2ZF: Stackable na bersyon, lower R male thread + upper Rc female thread. Maramihang KQ2ZF ay maaaring konektado end-to-end upang palawakin ang dami ng outlet.

3. Buong Listahan ng Modelo

3.1 KQ2Z (1-in 2-out, External Hex Mount)

Modeloooo	Male Thread R	Tubo ΦD
KQ2Z04-01S	R1/8	4
KQ2Z04-M5	M5×0.8	4
KQ2Z06-01S	R1/8	6
KQ2Z06-02S	R1/4	6
KQ2Z06-03S	R3/8	6
KQ2Z08-01S	R1/8	8
KQ2Z08-02S	R1/4	8
KQ2Z08-03S	R3/8	8
KQ2Z10-02S	R1/4	10
KQ2Z10-03S	R3/8	10
KQ2Z12-03S	R3/8	12
KQ2Z12-04S	R1/2	12

3.2 KQ2ZF (1-in 2-out Stackable Type, R + Rc Thread)

Modeloooo	R/Rc Thread	Tubo ΦD
KQ2ZF04-M5	M5×0.8	4
KQ2ZF04-01S	R1/8	4
KQ2ZF06-01S	R1/8	6
KQ2ZF06-02S	R1/4	6
KQ2ZF08-01S	R1/8	8
KQ2ZF08-02S	R1/4	8
KQ2ZF10-02S	R1/4	10
KQ2ZF10-03S	R3/8	10
KQ2ZF12-03S	R3/8	12
KQ2ZF12-04S	R1/2	12

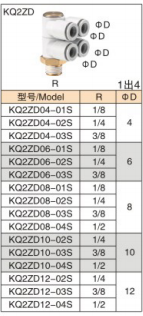

3.3 KQ2ZD (1-in 4-out)

Modeloooo	Male Thread R	Tubo ΦD
KQ2ZD04-01S	R1/8	4
KQ2ZD04-02S	R1/4	4
KQ2ZD04-03S	R3/8	4
KQ2ZD06-01S	R1/8	6
KQ2ZD06-02S	R1/4	6
KQ2ZD06-03S	R3/8	6
KQ2ZD08-01S	R1/8	8
KQ2ZD08-02S	R1/4	8
KQ2ZD08-03S	R3/8	8
KQ2ZD08-04S	R1/2	8
KQ2ZD10-02S	R1/4	10
KQ2ZD10-03S	R3/8	10
KQ2ZD10-04S	R1/2	10
KQ2ZD12-02S	R1/4	12
KQ2ZD12-03S	R3/8	12
KQ2ZD12-04S	R1/2	12

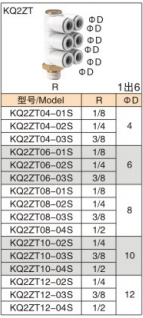

3.4 KQ2ZT (1-in 6-out)

Modeloooo	Male Thread R	Tubo ΦD
KQ2ZT04-01S	R1/8	4
KQ2ZT04-02S	R1/4	4
KQ2ZT04-03S	R3/8	4
KQ2ZT06-01S	R1/8	6
KQ2ZT06-02S	R1/4	6
KQ2ZT06-03S	R3/8	6
KQ2ZT08-01S	R1/8	8
KQ2ZT08-02S	R1/4	8
KQ2ZT08-03S	R3/8	8
KQ2ZT08-04S	R1/2	8
KQ2ZT10-02S	R1/4	10
KQ2ZT10-03S	R3/8	10
KQ2ZT10-04S	R1/2	10
KQ2ZT12-02S	R1/4	12
KQ2ZT12-03S	R3/8	12
KQ2ZT12-04S	R1/2	12

4. Mga Detalye ng Materyal at Teknikal

item	Parameter
Materyal sa Katawan	PBT engineering plastic, mataas na lakas at impact resistance
Bahagi ng Thread	Nickel-plated brass, anti-rust at corrosion resistant
Seal Ring	NBR nitrile na goma
Mga katugmang Tubing	PU tube, PA nylon pneumatic tube
Presyon sa Paggawa	0~1.0MPa, naaangkop para sa negatibong presyon ng vacuum
Operating Temperatura	-20℃ ~ +60℃
Paraan ng Koneksyon	Push-in na angkop; press release ring para ipasok / alisin ang tubing

5. Mga Sitwasyon ng Paglalapat

• Automation machinery, robotic suction cup arrays: single air source multi-path distribution, palitan ang tradisyonal na manifold blocks at i-save ang installation footprint

• Naka-synchronize na supply ng hangin para sa maraming cylinder, sentralisadong piping sa paligid ng mga compact valve island

• Ang KQ2ZF ay maaaring isalansan sa serye upang palawakin ang dami ng outlet on demand, nababaluktot na manifold assembly

• Import substitution, drop-in replacement para sa SMC KQ2Z series manifold fittings

6. Mga Tala sa Pag-install

• Gupitin ang dulo ng tubo patayong patag, ganap na ipasok ang tubing sa angkop na ilalim para sa maaasahang sealing.

• I-wrap ang isang maliit na halaga ng PTFE tape sa mga male thread, lagyan ng moderate tightening torque upang maiwasan ang pag-crack ng plastic na katawan.

• Pag-alis ng tubo: pindutin ang puting release ring at hilahin ang tubo palabas nang sabay-sabay.

• Para sa cascaded KQ2ZF application, ginagarantiyahan ang thread sealing. Huwag lumampas sa na-rate na presyon pagkatapos ng multi-stage stacking.
