KQ2Y Series Male Run Tee Push-in Fitting

SOLH KQ2Y Series Male Run Tee Push-in Fitting | Serbisyo ng Tee Pneumatic Connector

Brand: SOLH ng Richge Technology | SMC KQ2Y Equivalent Male Run Tee (Service Tee) One-Touch Fitting

1. Pangkalahatang-ideya ng Produkto

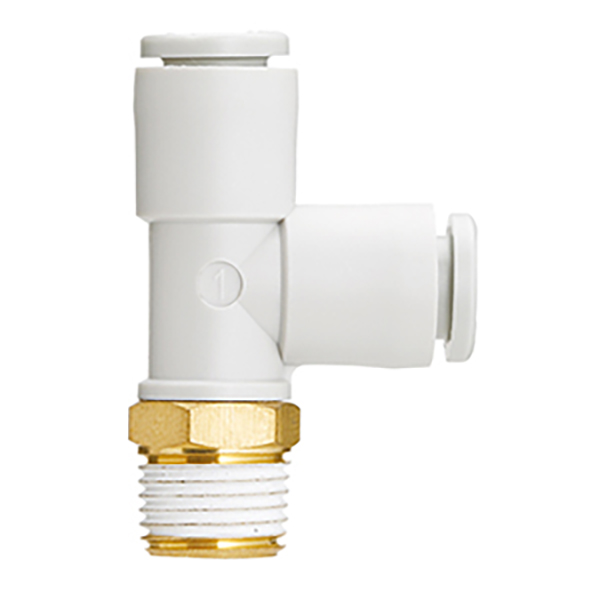

     Ang KQ2Y ay ang Male Run Tee (karaniwang kilala bilang Service Tee) ng SOLH KQ2 one-touch fitting series. Ang pangunahing pagsasaayos nito ay1 male thread inlet + 2 equal-diameter push-in outlet. Ito ay nagsasanga ng dalawang air tube nang direkta mula sa pangunahing may sinulid na port at isa sa pinakamalawak na ginagamit na mga kabit ng sangay sa mga pneumatic system.

2. Mga Panuntunan sa Pagpapangalan ng Modelo

  Halimbawa ng breakdown ng modelo:KQ2Y06-01AS
     KQ2: KQ2 series second-generation push-in fitting (puting katawan)
     Y: Run Tee, male thread T-type tee (1 sinulid na pasukan, 2 push-in na saksakan)
     06: Panlabas na diameter ng tubing para sa mga push-in outlet: φ6mm
     01: Detalye ng male thread (R18; sukatan M3/M5/M6)
     A: Gasket seal para sa paulit-ulit na pagpupulong at pag-disassembly; S: Pre-apply na thread sealant, hindi magagamit muli; N: Nikel-plated corrosion resistant

  Halimbawa:KQ2Y04-M5A → M5 male thread inlet, dual φ4mm push-in outlet, gasket seal.

3. Istraktura at Mga Pangunahing Tampok

  3.1 T-Type na Istraktura (1 In, 2 Out)

     • Inlet: Male thread (Metric M / Imperial R), kumokonekta sa mga valve, air cylinders at main pipelines

     • Mga Outlet: 2 equal-diameter push-in port para sa PU / nylon tubing, walang tool na koneksyon

     • Sinusuportahan ang dulo ng thread360° na pag-ikot. Maaaring malayang ayusin ang oryentasyon pagkatapos ng pag-mount upang maalis ang twisting stress sa tubing.

  3.2 Mga Pangunahing Kalamangan

     • Disenyo na madaling gamitin sa serbisyo: Hindi na kailangang putulin ang pangunahing tubing. Direktang sangay mula sa sinulid na port para sa madaling pagdaragdag at pagpapanatili ng circuit.

     • Compact at magaan: PBT plastic body + nickel-plated brass thread, maliit na footprint at mababang timbang.

     • Katugmang vacuum: Gumagana mula sa -100kPa vacuum hanggang sa 1.0MPa positibong presyon, na angkop para sa mga vacuum circuit.

     • Mataas na pagganap ng sealing: NBR sealing ring. Ang Type A gasket ay nagbibigay-daan sa paulit-ulit na disassembly; Pinipigilan ng Type S na pre-coated sealant ang pagtagas.

     • Madaling paglabas ng tubo: Round release button. Pindutin upang alisin ang tubing nang hindi nasisira ang panlabas na dingding ng tubo.

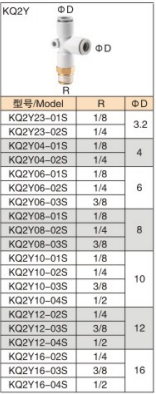

4. Listahan ng Modelo at Pagtutukoy

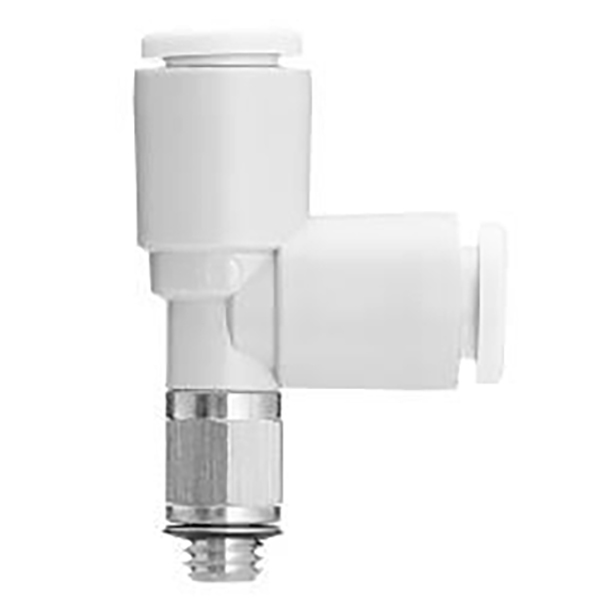

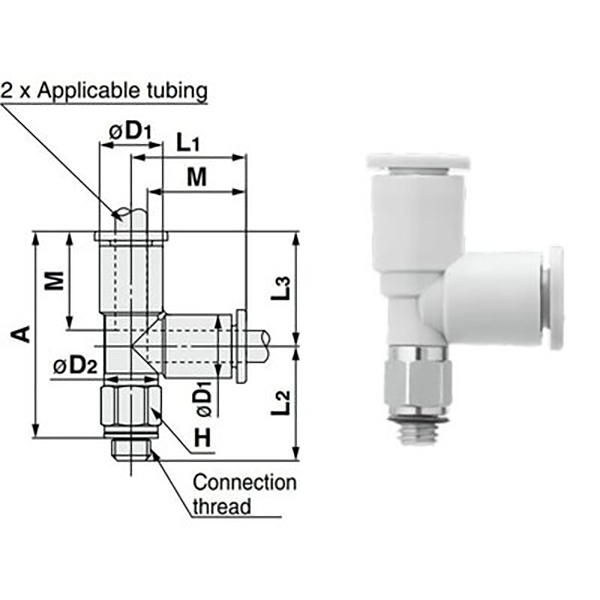

  4.1 Sukatan na Thread (M3/M5/M6)

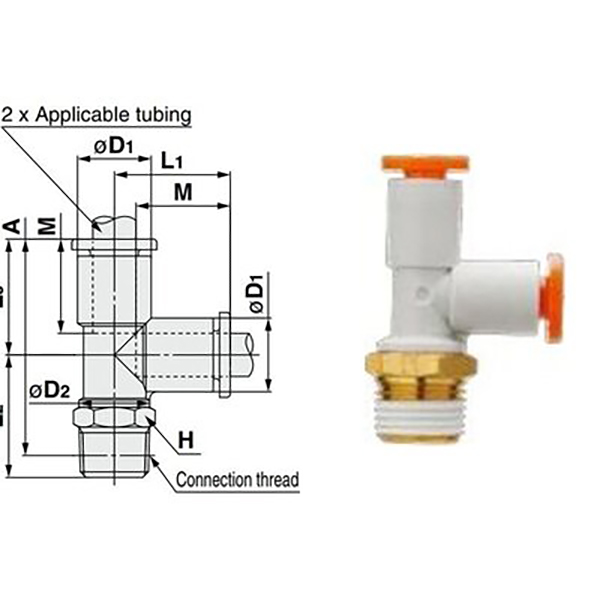

  4.2 Imperial Pipe Thread (R1/8 ~ R1/2, Industry Standard)

5. Pangkalahatang Teknikal na Pagtutukoy (KQ2 Series Standard)

6. Paghahambing ng Pinili: KQ2Y vs KQ2D vs KQ2T

7. Mga Alituntunin sa Pagpili at Pag-install

  Gabay sa Pagpili

     • Sanga mula sa solenoid valve / cylinder male thread port → KQ2Y (hal. KQ2Y06-01AS)

     • 1-to-2 split sa mid-tubing, kailangan ng mababang ingay → KQ2D

     • Karaniwang right-angle split, cost-sensitive na proyekto → KQ2T

  Mga Tala sa Pag-install

     • Gupitin ang tubing flat na walang burrs. Ipasok nang buo ang tubing hanggang makarinig ka ng pag-click upang maiwasan ang pagtagas ng hangin.

     • Ang Type A (gasket) ay maaaring paulit-ulit na i-disassemble; Ang Type S (pre-coated sealant) ay nangangailangan ng muling pagbubuklod pagkatapos i-disassembly.

     • Para sa mga vacuum application, piliin ang Type A na may NBR seal para mapanatili ang stable na antas ng vacuum.

8. Mga Karaniwang Aplikasyon

     • Solenoid valve outlet na sumasanga: KQ2Y06-01AS na nilagyan sa R1/8 port ng 5/2-way na solenoid valve upang magbigay ng dalawang air cylinder.

     • Naka-synchronize na cylinder control: KQ2Y08-02AS sa pangunahing R1/4 threaded port upang hatiin sa dalawang φ8 tubes para sa dual cylinder synchronous actuation.

     • Vacuum circuit retrofit: Sangay mula sa vacuum generator main thread port hanggang sa mga vacuum suction cup, madali para sa pagpapanatili at pagbabago.
