KQ2X / KQ2XD Serye na Binabawasan ang Multi-Way Push-in Fitting

SOLH KQ2X / KQ2XD Series Reducing Y at Multi-Way Push-in Fitting | SMC Equivalent Pneumatic Splitter

Brand: SOLH ng Richge Technology | SMC KQ2X / KQ2XD Pagpapalit na Pagbawas ng Y at 4-Way Push-in Splitter

1. Pangkalahatang-ideya ng Produkto

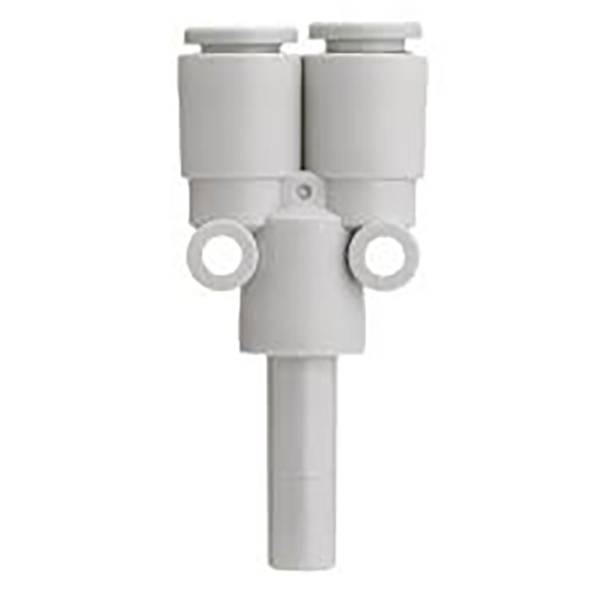

Serye ng KQ2X: Binabawasan ang Y-Type Splitter, 1 In 2 Out

     Ang KQ2X ay isang hugis-Y na 1-to-2 na nagpapababa ng push-in na angkop. Ang Port ② ay isang solong stem port; Ang Port ① ay binubuo ng dalawang magkatulad na push-in port. Hinahati nito ang isang papasok na air stream sa dalawang magkaparehong diameter na output na may iba't ibang laki ng tubo ng pumapasok at labasan, na napagtatanto ang pagbabawas at pagsasanga ng pipeline para sa mga pneumatic circuit at pamamahagi ng vacuum line.

     Materyal: PBT plastic body, NBR sealing ring. Tugma sa PU / PA pneumatic tubing. Mabilis na push-to-connect assembly, walang PTFE tape na kailangan.

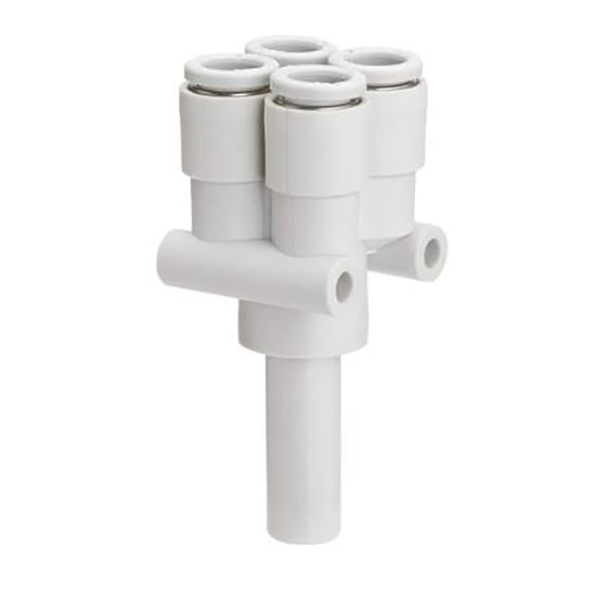

Serye ng KQ2XD: Cross Type 4-Way Splitter, 1 In 4 Out

     Ang KQ2XD ay isang 1-to-4 na pagbabawas ng multi-port na push-in fitting. Ang Port ② ay isang solong stem port; Ang Port ① ay nagbibigay ng apat na magkaparehong push-in port. Hinahati nito ang isang supply ng hangin sa apat na sanga na may pantay na diameter na may pagbabawas ng disenyo, na nagtitipid sa mounting space. Tamang-tama para sa multi-station miniature vacuum o pneumatic distribution.

Material na katulad ng KQ2X: PBT body + NBR seal, push-in structure, compatible sa PU at nylon air tubing.

2. Paliwanag ng Model Code

Serye ng KQ2X

  Format: KQ2XXX-XX
     Unang dalawang digit: Tube OD ng dalawang branch port (Port ①)
     Huling dalawang digit: Stem outer diameter ng main inlet port (Port ②)
     Halimbawa: KQ2X04-06 → Port ①: dalawang × Φ4 push-in port; Port ②: Φ6 stem

Serye ng KQ2XD

   Format: KQ2XDXX-XX
     Unang dalawang digit: Tube OD ng apat na branch port (Port ①)
     Huling dalawang digit: Stem outer diameter ng main inlet port (Port ②)
     Halimbawa: KQ2XD04-06 → Apat × Φ4 port sa Port ①; Port ②: Φ6 stem

3. Mga Pangunahing Teknikal na Detalye at Gabay sa Pag-install

Mga Tagubilin sa Pag-install

     • Gupitin ang tubing nang parisukat at patayo, ipasok nang buo sa kabit hanggang sa maupo.

     • Upang tanggalin ang tubo: pindutin muna ang singsing ng release, pagkatapos ay hilahin palabas ang tubing.

Gabay sa Differentiation

     • KQ2X: 1 inlet, 2 outlet (Y-type 2-way splitter)

     • KQ2XD: 1 pasukan, 4 na saksakan (cross 4-way splitter)

Mga Sitwasyon ng Application

     • Pamamahagi ng vacuum circuit para sa maraming suction cup sa automation

     • Pneumatic branch para sa maliliit na jig, 3C at packaging equipment

     • Compact manifold para sa multi-station miniature vacuum modules

     • Robotic end effector air line splitting na may pinababang footprint
