KQ2V Series Pneumatic Push-in Fitting

SOLH KQ2V Series Pneumatic Push-in L Branch Fitting | Katumbas ng SMC KQ2V

Brand: SOLH ng Richge Technology | KQ2V One-Touch Pneumatic L Connector Family

1. Pangkalahatang-ideya ng Produkto

     Ang serye ng SOLH KQ2V ay mga male-thread L-type na push-in pneumatic fitting na may maraming variant ng branch. Idinisenyo para sa pamamahagi ng pinagmumulan ng hangin at pagbabago ng direksyon ng pipeline sa mga pneumatic circuit. Ganap na mapagpapalit sa serye ng SMC KQ2V. Binuo gamit ang puting engineering plastic body at nickel-plated brass thread. Mabilis na pagpupulong nang walang malagkit. Tugma sa PU at PA pneumatic tubing. Malawakang naka-deploy sa automation machinery, vacuum pick & place, at cylinder piping system.

  Limang sub-modelo para sa iba't ibang mga kinakailangan sa layout:

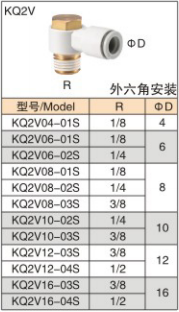

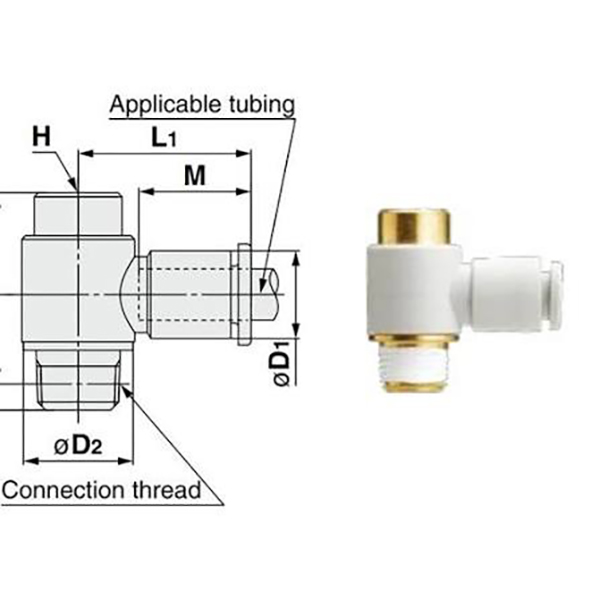

     KQ2V: Karaniwang L type na solong saksakan, panlabas na hex mounting, 1-in 1-out

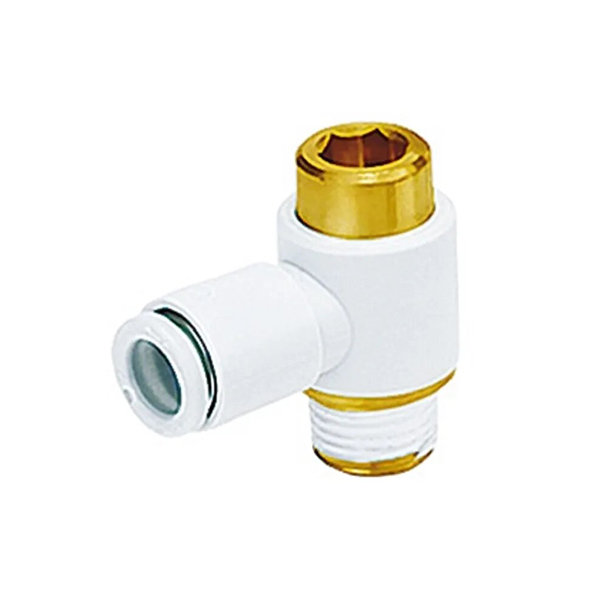

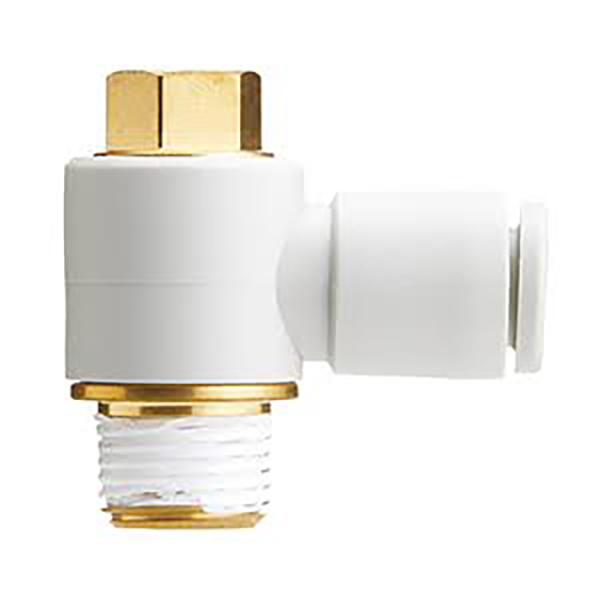

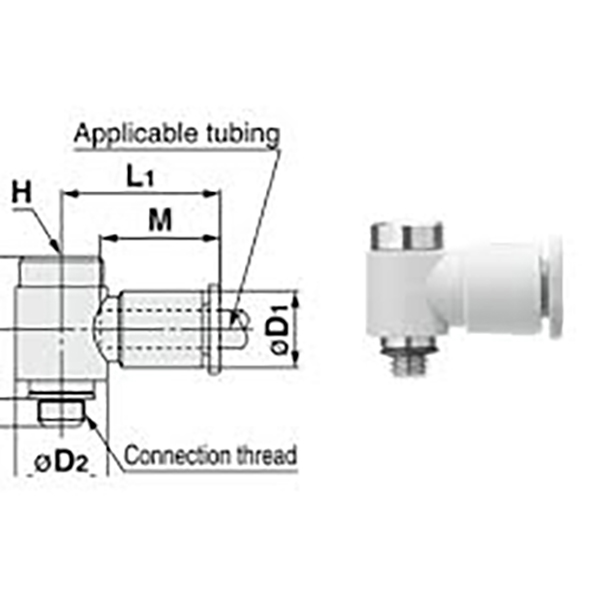

     KQ2VS: Karaniwang L type na solong saksakan, internal hex socket mounting, 1-in 1-out

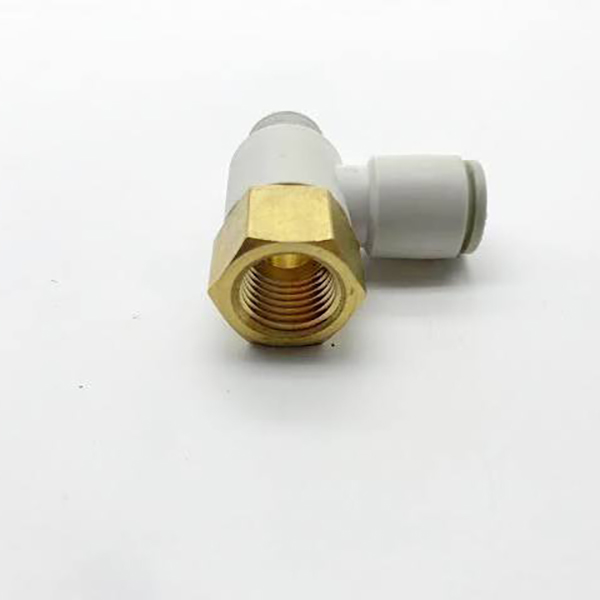

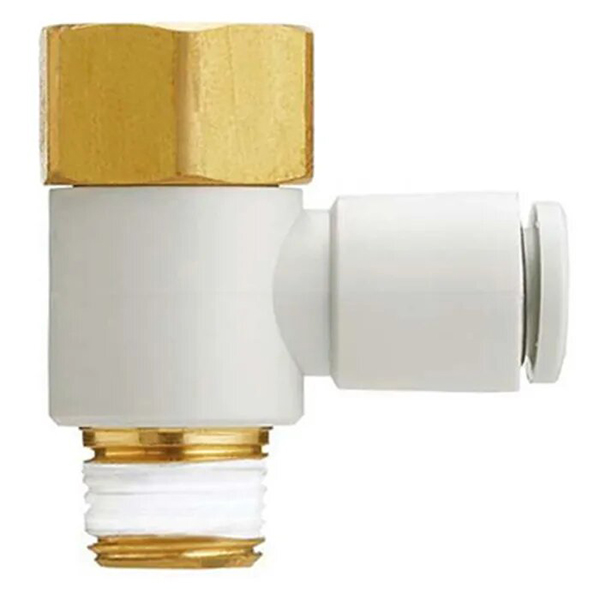

     KQ2VF: Cascadable L fitting, male R thread + female Rc thread, available na series connection, 1-in 1-out

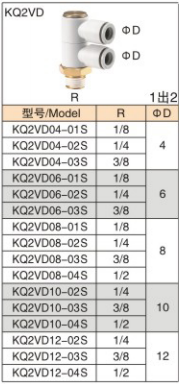

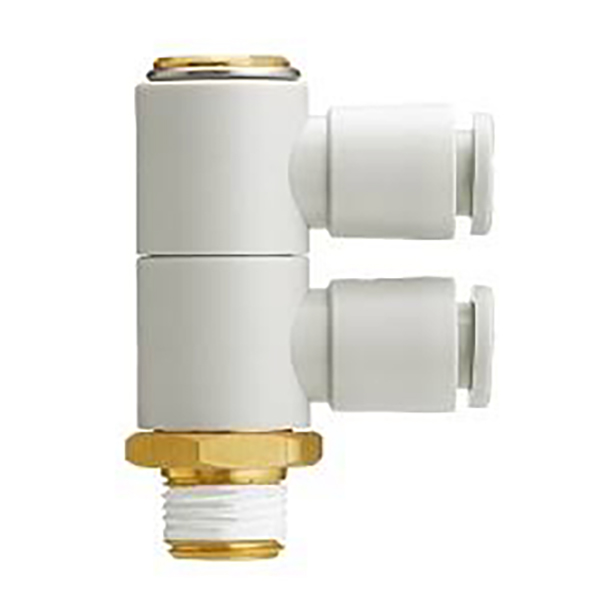

    KQ2VD: Vertical 1-to-2 branch fitting, isang male thread inlet, dalawang equal-diameter hose outlet

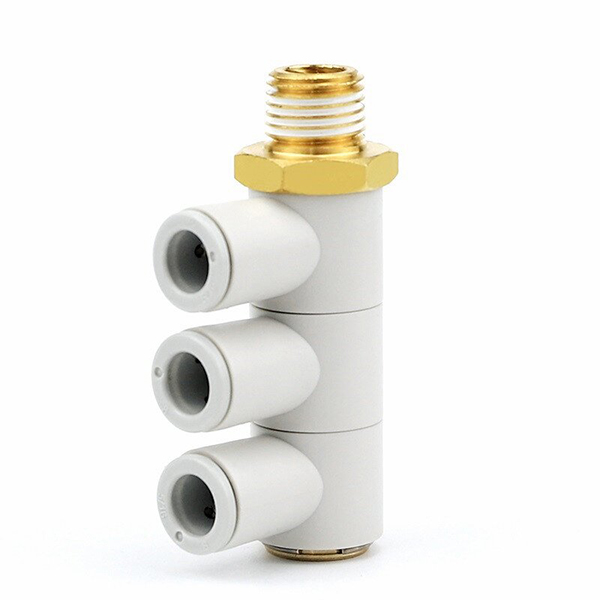

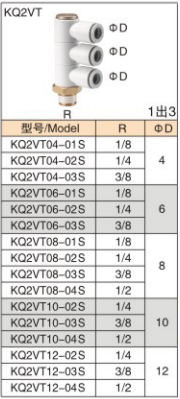

     KQ2VT: Vertical 1-to-3 branch fitting, isang male thread inlet, tatlong equal-diameter hose outlet

2. Paliwanag ng Model Code

  Halimbawa: KQ2VD04-01S

      KQ2V = Serye base code

      D  T / S / F = Structure suffix

     D: 1-to-2 patayong sangay

     T: 1-to-3 patayong sangay

     S: Panloob na hex L na siko

      F: Cascadable L elbow

     Walang suffix: External hex standard L elbow

     04 = Panlabas na diameter ng tubo ΦD: 4mm

     01S = Male thread R18; 02S=R1/4; 03S=R3/8; 04S=R1/2; M5=M5×0.8

3. Talaan ng Buod ng Pagtutukoy

4. Materyal at Kundisyon sa Pagpapatakbo

5. Mga Tampok ng Sub-modelo

     • KQ2V (External Hex L Elbow): Karaniwang L elbow na may panlabas na hex na dulo ng thread para sa wrench tightening. Karamihan sa malawakang ginagamit na pangunahing uri, ay sumusuporta sa max Φ16 na malalaking sukat na tubing.

     • KQ2VS (Internal Hex L Elbow): Counterbore internal hex sa thread port. Idinisenyo para sa limitadong makitid na espasyo sa pag-install. Ang M5 small thread na variant ay tumutugma sa mga miniature cylinders.

     • KQ2VF (Cascadable L Elbow): Nilagyan ng male R thread at female Rc thread. Maramihang mga kabit ay maaaring konektado sa serye para sa multi-path branching, binabawasan ang pangangailangan para sa manifold block.

     • KQ2VD (Vertical 1-to-2 Branch): Isang may sinulid na air inlet, patayo na nahahati sa dalawang magkapantay na tubing outlet. Compact na 1-in-2-out na pamamahagi ng hangin, binabawasan ang kabuuang bilang ng angkop.

     • KQ2VT (Vertical 1-to-3 Branch): Isang may sinulid na air inlet, patayo na nahahati sa tatlong pantay na tubing outlet. Mini air manifold, karaniwang ginagamit para sa multi-suction-cup air distribution sa automation.

6. Mga Tagubilin sa Pag-install

     •  Gupitin ang dulo ng tubo patayo at patag. Ipasok ang tubing nang diretso sa fitting hanggang sa makarinig ka ng "pag-click" upang kumpirmahin ang pag-lock.

     •  Pag-alis ng tubo: Pindutin ang puting release collar sa fitting at hilahin ang tubing palabas nang sabay-sabay.

     •  I-wrap ang PTFE tape sa mga thread. Higpitan lamang sa seksyon ng hex; huwag maglagay ng metalikang kuwintas sa plastik na katawan upang maiwasan ang pag-crack.

     •  Para sa serye ng KQ2VF sa serial connection, tiyakin ang wastong pag-seal ng thread upang maiwasan ang pagtagas ng hangin.

7. Mga Sitwasyon ng Paglalapat

     • Makinarya sa automation

     • Robotic vacuum suction cup system

     • Pamamahagi ng pinagmumulan ng hangin para sa mga pneumatic cylinder

     • Mga pneumatic circuit sa mga linya ng produksyon

     • Packaging machinery at pansubok na fixture air circuits
