KQ2N Series Straight Push-in Fitting

Ang KQ2N stem-style straight push-in fittings ay one-touch pneumatic connectors na inengineered bilang drop-in replacement para sa SMC KQ2N series. Nagtatampok ng male thread, equal-diameter stem, at mga variant na nagpapababa ng stem, sinusuportahan ng mga fitting na ito ang mabilis na pagpupulong ng tube na walang tool para sa PU at PA tubing. Angkop para sa parehong compressed air at vacuum pipelines sa automation equipment, robotic handling at pneumatic fixture applications. Ang katawan ng PBT na ipinares sa nickel-plated brass thread ay naghahatid ng matatag na sealing sa loob ng 0 ℃~60 ℃ na temperatura ng pagtatrabaho.

Magpadala ng Inquiry

Paglalarawan ng Produkto

SOLH KQ2N Series Straight Push-in Fitting | Stem Type Pneumatic Straight Connector

Brand: SOLH ng Richge Technology | SMC KQ2N Equivalent Stem Straight One-Touch Fitting

1. Pangkalahatang-ideya ng Produkto

KQ2N ay isang stem-style straight pneumatic fitting. Ang isang dulo ay male thread o stem, ang kabilang dulo ay tumatanggap ng PU/PA air tubing. Ito ay isang direktang kapalit para sa SMC KQ2N series one-touch fitting. Malawakang ginagamit sa mga pneumatic circuit at vacuum pipelines. Pag-install na walang tool, pindutin lang ang release collar upang mabilis na maipasok o maalis ang tubing.

Apat na uri ng istruktura ang magagamit:

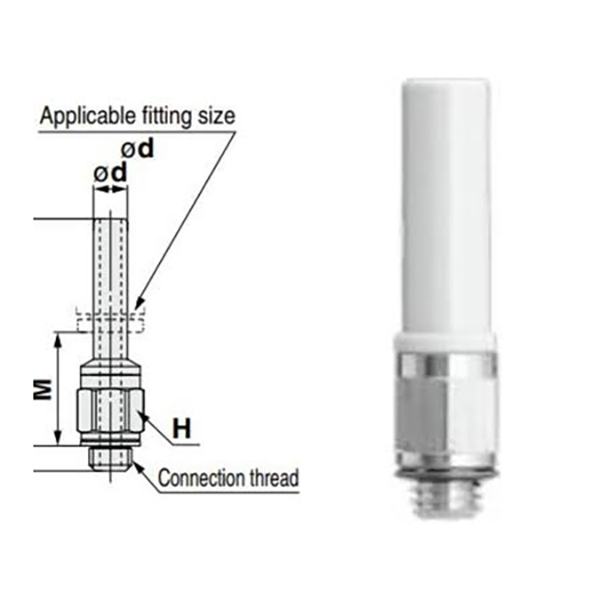

Uri ng stem ng male thread (M thread: M5)

Uri ng stem ng male thread (Imperial taper R thread: 1/8,1/4,3/8)

• Pantay na diameter na stem nang tuwid (-99 suffix): parehong dulo na may parehong OD stem

• Pagbabawas ng stem straight fitting: dalawang stems na may iba't ibang panlabas na diameter para sa pagbabago ng laki

2. Paliwanag ng Model Code

Halimbawa: KQ2N04-M5

• KQ2N: Series code, stem type straight fitting

• 04: Tube outer diameter Φ4mm sa push-in side

• M5 / 01S / 02S: Detalye ng male thread

• -99: Pantay na diameter stem straight fitting

• 04-06: Pagbabawas ng stem fitting, ①Φ4 → ②Φ6

Segment ng Code	Paglalarawan
KQ2N	Series code: Stem type straight push-in fitting
04/06/08/10/12/16	Panlabas na diameter ng tubo ΦD (mm)
M5	Sukatan ng male thread M5×0.8
01S/02S/03S	Imperial R taper thread: R1/8, R1/4, R3/8
-99	Pantay diameter stem straight fitting, parehong dulo parehong OD
Dalawang digit hal.04-06	Binabawasan ang pagkakabit ng stem: ① OD pumapasok, ② OD sa labasan

3. Mga Pangunahing Teknikal na Detalye

item	Parameter
Naaangkop na Tubing	PU polyurethane tube, PA nylon tube
Operating Presyon	0~1.0MPa, tugma sa vacuum negative pressure circuit
Operating Temperatura	0℃ ~ +60℃
Materyal sa Katawan	Plastik na katawan; Nikel-plated na tansong sinulid na bahagi, lumalaban sa kaagnasan
Pagganap ng pagbubuklod	Napakahusay na sealing ng thread
Paraan ng Koneksyon	Push-in; pindutin ang release collar para tanggalin ang tubo

4. Buong Listahan ng Modelo

4.1 Metric M Male Thread Bersyon

Modeloooo	Thread	Tubo ΦD
KQ2N04-M5	M5×0.8	Φ4
KQ2N06-M5	M5×0.8	Φ6

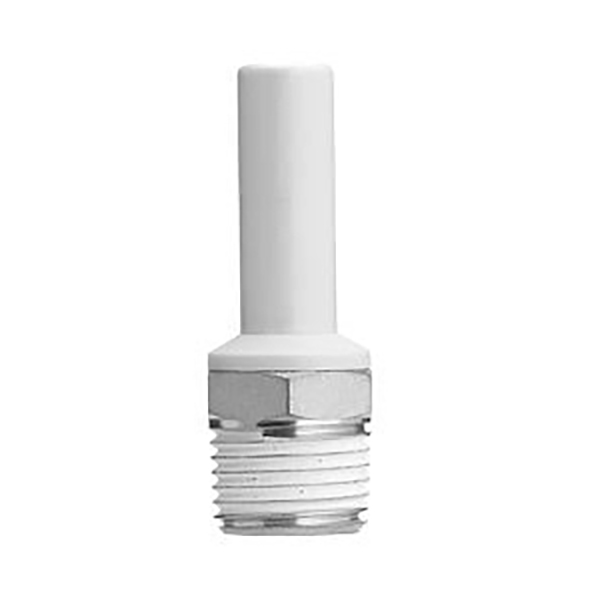

4.2 Imperial R Taper Male Thread Version

Modeloooo	Thread R	Tubo ΦD
KQ2N04-01S	R1/8	Φ4
KQ2N06-01S	R1/8	Φ6
KQ2N06-02S	R1/4	Φ6
KQ2N08-02S	R1/4	Φ8
KQ2N08-03S	R3/8	Φ8
KQ2N10-03S	R3/8	Φ10

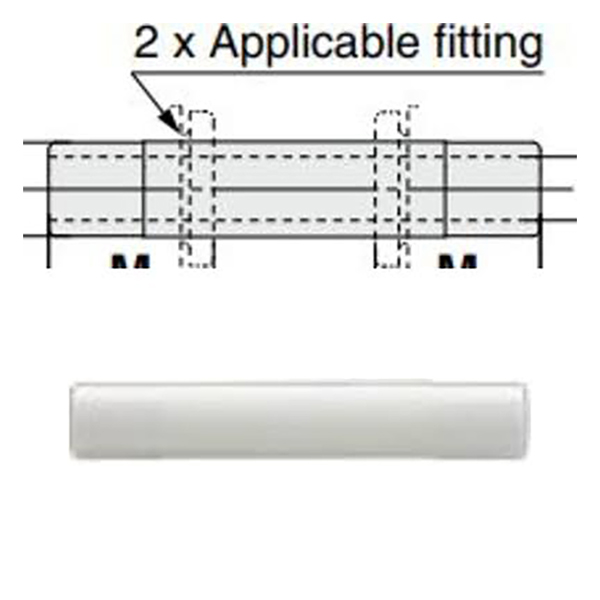

4.3 Pantay na Diameter Stem Straight (-99 Series)

Modeloooo	ΦD
KQ2N04-99	Φ4
KQ2N06-99	Φ6
KQ2N08-99	Φ8
KQ2N10-99	Φ10
KQ2N12-99	Φ12
KQ2N16-99	Φ16

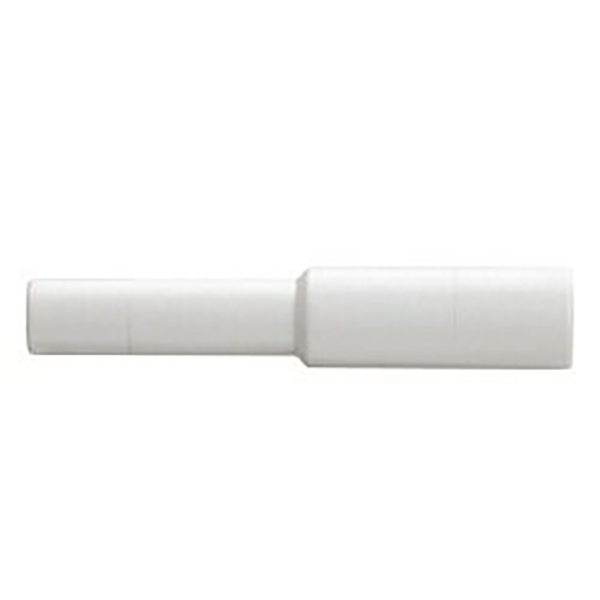

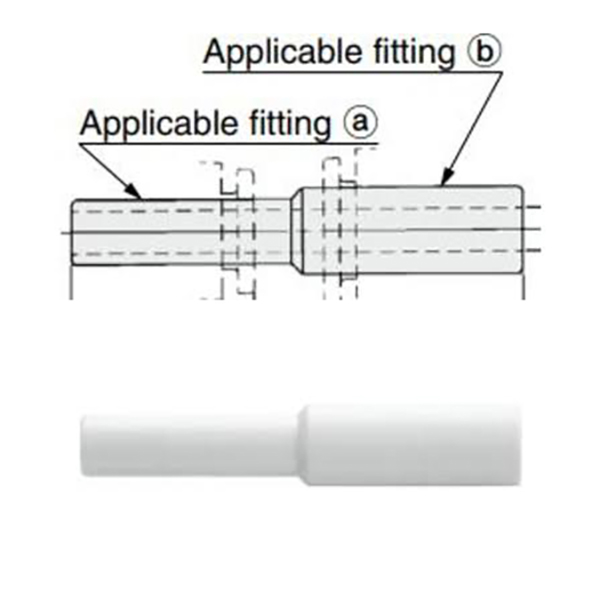

4.4 Pagbawas ng Stem Straight Fitting

Modeloooo	① Stem OD	② Stem OD
KQ2N04-06	Φ4	Φ6
KQ2N06-08	Φ6	Φ8
KQ2N08-10	Φ8	Φ10
KQ2N10-12	Φ10	Φ12
KQ2N12-16	Φ12	Φ16

5. Mga Pangunahing Tampok

Plastic body na may nickel-plated brass thread para sa corrosion resistance at maaasahang thread sealing

• Tugma sa PU polyurethane air tube at PA nylon tube

Rated working pressure 0~1.0MPa, angkop para sa vacuum negative pressure circuits

• Saklaw ng temperatura ng pagpapatakbo: 0 ℃ ~ + 60 ℃

• Simpleng pagpupulong: panatilihing makinis ang dulo ng tubo at direktang ipasok; pindutin ang front release collar para bunutin ang tubing para disassembly

6. Mga Sitwasyon ng Paglalapat

Automation machinery, robotic arm, vacuum adsorption system, pneumatic fixtures, air compressor piping. Direktang kapalit para sa imported na SMC KQ2N series fittings.
