KQ2D Series Branch Tee Push-in Fittings

SOLH KQ2D Series Y-Type Branch Tee Push-in Fittings | SMC KQ2D Equivalent Pneumatic 1-to-2 Splitters

Brand: SOLH ng Richge Technology | KQ2D Y-Type One-Touch Pneumatic Tee Fitting

1. Pangkalahatang-ideya ng Produkto

     Ang KQ2D series ay Y-type branch tee push-in fitting na kabilang sa SOLH full KQ2 pneumatic one-touch fitting family. Gumagamit ng tool-free push-to-connect na disenyo, mahusay nitong hinahati ang isang air source sa dalawang parallel air circuit para sa automation pneumatic system.

     Pag-uuri ng istruktura: Y-shaped bifurcated 1-in 2-out structure, available sa tatlong uri: equal diameter tube Y tee, imperial taper R thread Y tee, at metric fine M thread Y tee.

     Materyal at Pagkakatugma: Mataas na lakas ng katawan ng PBT, hindi kinakalawang na asero na nagpapanatili ng mga kuko, NBR nitrile rubber sealing ring. Tugma sa PU polyurethane tubes at PA nylon tubes, dual-purpose para sa compressed air positive pressure at vacuum negative pressure pipelines.

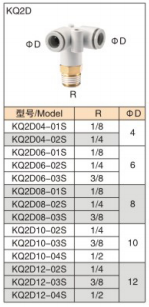

2. Buong Listahan ng Klasipikasyon at Pagtutukoy ng Modelo

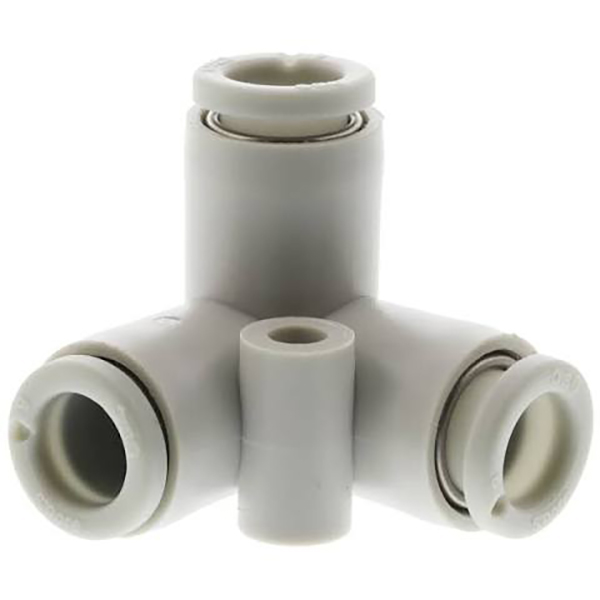

2.1 Equal Diameter Y Tee (KQ2Dxx-00, Threadless 3-Way Parehong Sukat)

Ang lahat ng tatlong port ay gumagamit ng magkaparehong diameter ng tubo, walang sinulid na disenyo para sa balanseng 1-to-2 na pamamahagi ng hangin sa parehong-spec na pipeline system.

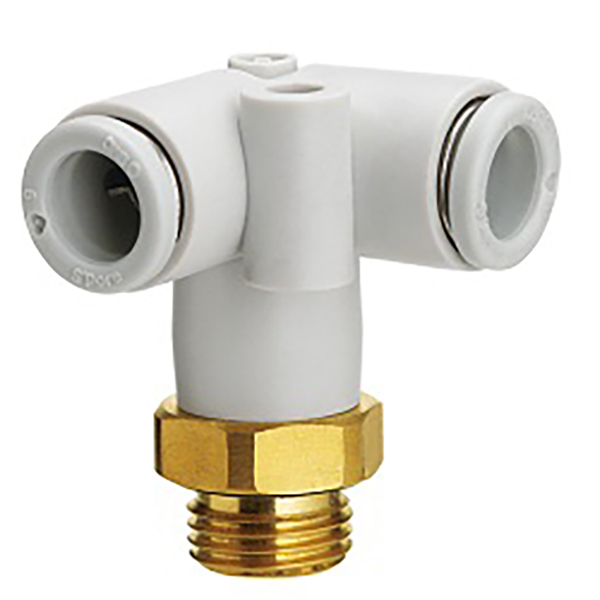

2.2 Imperial Taper Male Thread R Y Tee (Bottom Thread Inlet, Dual Tube Outlet)

Bottom imperial R taper male thread para sa air source inlet, top two parallel push-in ports para sa tube connection, na angkop para sa sinulid na pag-install at fixed air source branching.

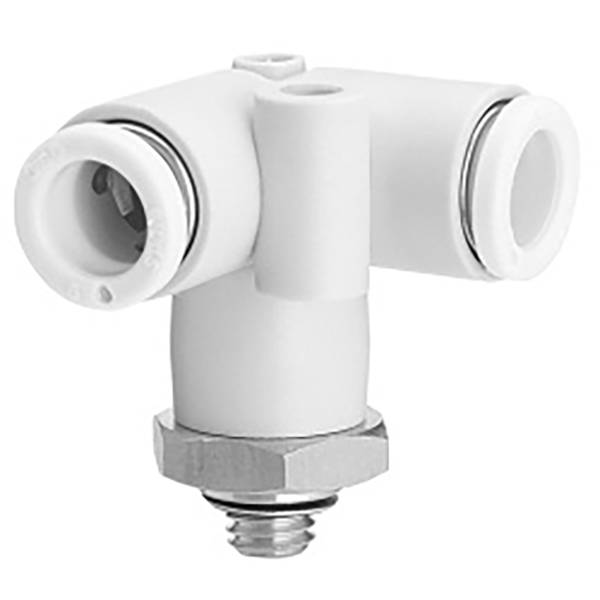

2.3 Metric Fine Male Thread M Y Tee (Bottom M Thread Inlet, Dual Tube Outlet)

Bottom precision metric fine male thread, compact na istraktura para sa miniature pneumatic modules at small-space automation equipment piping.

3. Mga Teknikal na Pagtutukoy

4. Mga Sitwasyon ng Paglalapat

     • 1-to-2 air source distribution para sa mga awtomatikong linya ng produksyon at fixture pneumatic circuit

     • Dual suction cup kasabay na supply ng hangin para sa mga robotic end effector vacuum system

     • Parallel pipeline splitting para sa dual-cylinder synchronous na operasyon

     • Compact at maayos na pagruruta ng tubing para sa makipot na espasyong pneumatic na kagamitan

5. Gabay sa Pagpili: KQ2D Y-Tee vs KQ2T T-Tee

     • KQ2D Y-Type Tee: Gumagamit ng makinis na hugis-Y na bifurcation na may dalawang magkatulad na saksakan. Nagtatampok ng mas mababang airflow turbulence at mas maliit na pagbaba ng presyon, na nagbibigay ng mas balanseng pamamahagi ng airflow. Na-optimize para sa makitid na mga espasyo sa pag-install at parehong-side parallel tubing routing, perpektong akma para sa dual synchronous suction cup at dual-cylinder system.

     • KQ2T T-Type Tee: Klasikong orthogonal T-shaped na istraktura na may vertical lateral branching. Idinisenyo para sa karaniwang 90° vertical lateral pipeline diversion, perpekto para sa regular na layout ng makina at pangunahing pipeline lateral branching scenario.

     • Tip sa Pagpili: PumiliKQ2D para sa makitid na mga puwang at parehong-side parallel dispersed tubing; PumiliKQ2T para sa vertical lateral pipeline outlet at tradisyonal na right-angle branching layout.
