JA / JB / JC / JS Series Floating Joint

SOLH JA / JB / JC / JS Series Floating Joint | SMC Equivalent Pneumatic Rod End Connector

Brand: SOLH ng Richge Technology | SMC Standard Floating Joint, Direktang Pagpapalit

1. Pangkalahatang-ideya ng Produkto

  Ang lumulutang na joint ay nagsisilbing flexible articulation sa pagitan ng cylinder piston rod at load. Ang pangunahing tungkulin nito ay sumipsip ng mounting misalignment at parallelism error. Pinoprotektahan nito ang piston rod mula sa side thrust, binabawasan ang baluktot, abnormal na pagkasira at panganib ng jamming. Ito ay isang standard na mahahalagang accessory para sa automation machine.

2. Four Series Classification at Pagkakaiba

3. Pangkalahatang Teknikal na Pagtutukoy

   Swing Angle: ±5° para sa JA/JB/JS; mga napiling modelo ng JC hanggang ±10°

   Pinahihintulutang Offset: 0.5~1 mm (JA); 0.5 mm (JB / JC / JS)

     • Operating Temperatura: -5~+70 ℃ (standard); -10~+120℃ (hindi kinakalawang na asero JS)

     • Mga Sukat ng Thread: M3 / M4 / M5 / M6 / M8 / M10 / M14 / M18 / M22, itugma sa cylinder bore

     • Presyon sa Paggawa: ≤1 MPa para sa pneumatic; ≤3.5 MPa para sa mga heavy-duty na hydraulic na bersyon

4. Paliwanag at Mga Halimbawa ng Model Code

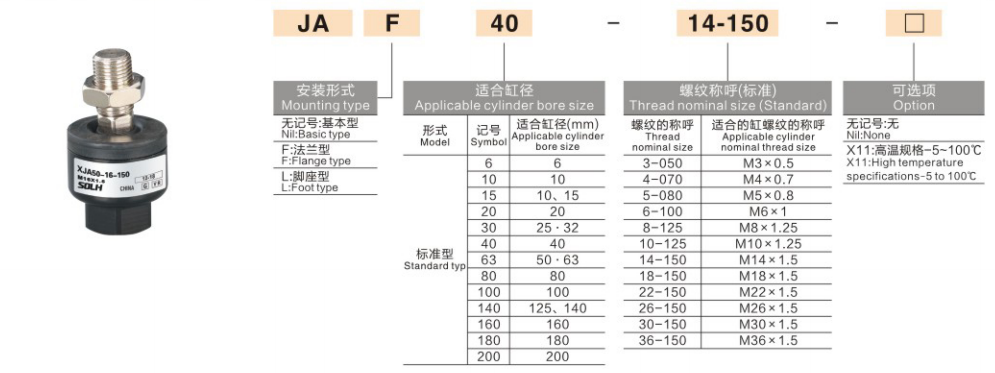

  Kunin ang JA20-8-100 / JB16-6-080 bilang sanggunian:
  Prefix JAJB/JC/JS = uri ng serye
  Unang numero (20/16): katugmang cylinder bore Φ20 / Φ16
  Ika-2 numero (86): piston rod thread M8×1.25 / M6×1.0
  Suffix (100080): mounting dimension / rod code, tumutugma sa karaniwang kabuuang haba

5. 3-Step na Gabay sa Pagpili

  1. Pumili ng serye ayon sa uri ng silindro

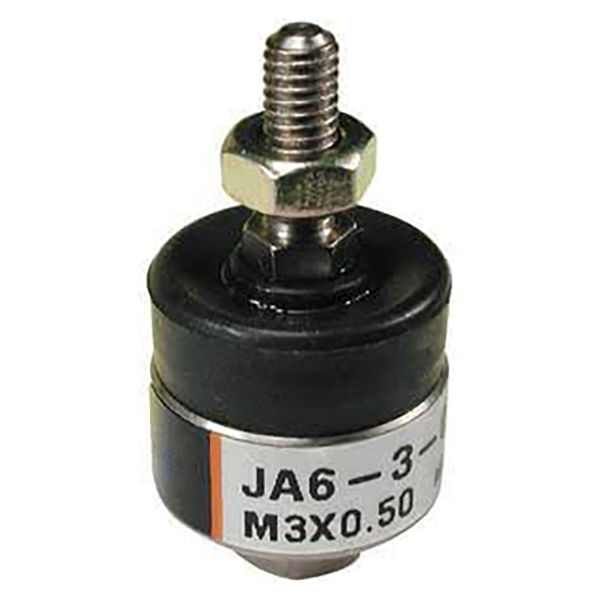

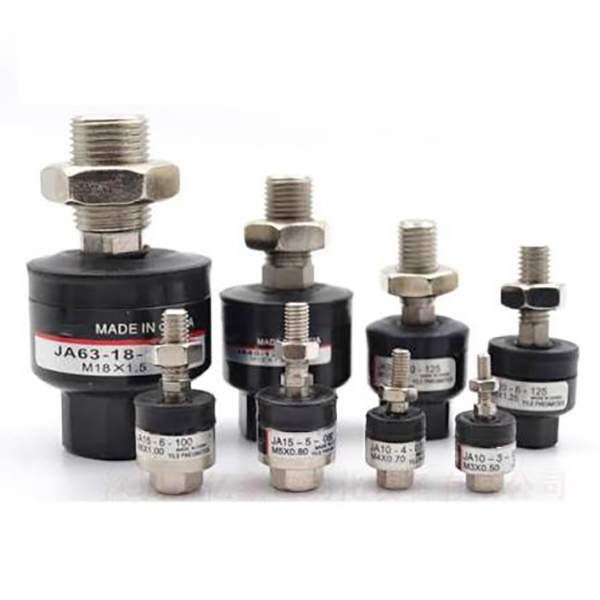

     Karaniwang silindro (SC  SI / CP96) → JA, pangkalahatang priyoridad

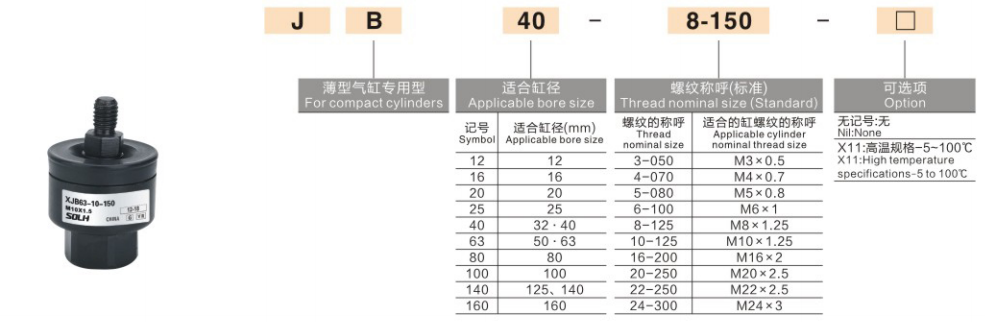

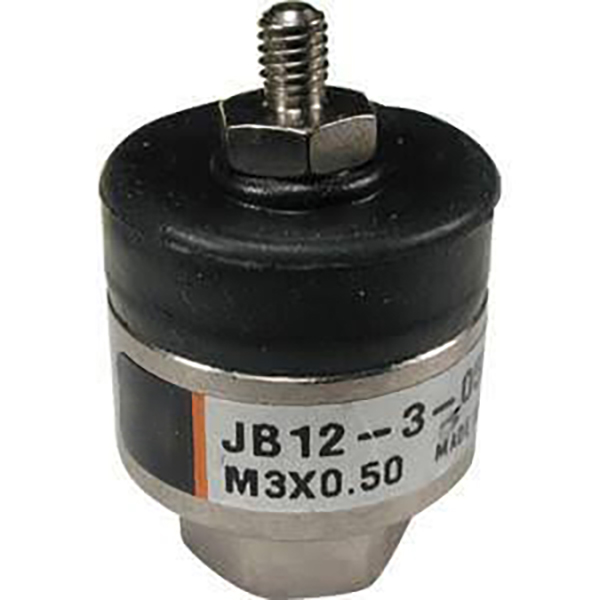

     Manipis na silindro (CQ2  CDQ2) → JB, compact space

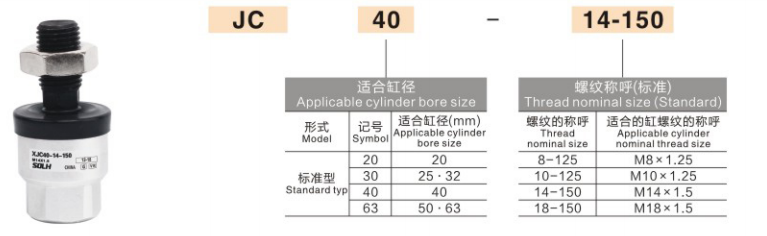

     Micro cylinder  ultra-tight layout → JC ultra-short

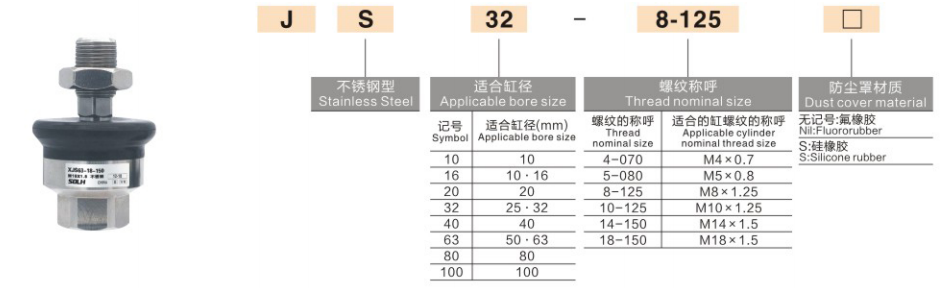

     Pagkain  medikal / basa / kinakaing unti-unting kapaligiran → JS stainless steel

  2. Itugma ang laki ng thread at bore
     Kumpirmahin ang thread ng piston rod (M5  M8 / M10 atbp.) at cylinder bore. Tandaan: ang parehong bore mula sa iba't ibang mga tatak ay maaaring may iba't ibang mga detalye ng thread, palaging i-verify laban sa aktwal na pagguhit ng cylinder.

  3. Tugma ang pagkarga at kondisyon ng pagtatrabaho
     Standard pneumatic: karaniwang serye OK

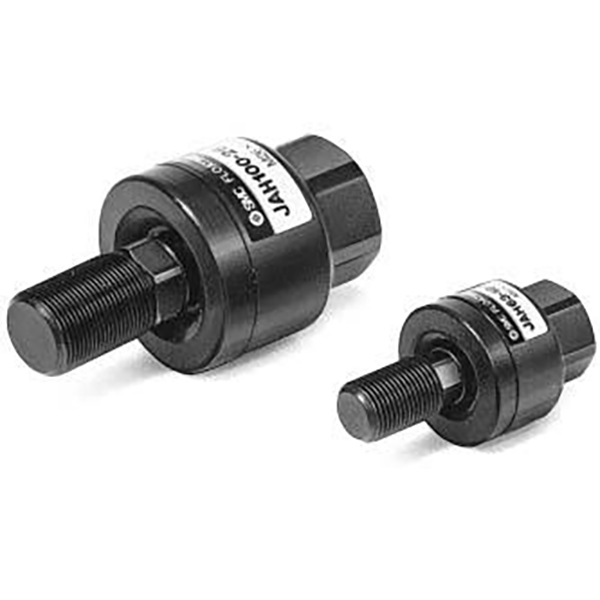

     Mabigat na pagkarga  hydraulic: pumili ng nakalaang heavy-duty na floating joint (hindi normal na JA)
     High frequency reciprocation: mas gusto ang dust cover version para sa mas mahabang buhay ng serbisyo

6. Mga Tala sa Pag-install at Pagpapatakbo

     • Alisin ang takip ng alikabok bago i-thread sa piston rod, muling i-install pagkatapos ng pagpupulong upang maiwasan ang pagdurog sa takip.

     • Maglagay ng maliit na halaga ng anaerobic thread locker sa mga thread. Ang PTFE tape ay ipinagbabawal; ang mga debris ay maaaring maka-jam sa ball joint.

     • Sundin ang tinukoy na tightening torque. Ang over-tightening ay nakakandado sa ball joint at hindi pinapagana ang floating function.

     • Manu-manong pag-ugoy pagkatapos ng pag-install upang kumpirmahin ang libreng paggalaw nang hindi dumidikit.

7. Pahayag ng Kapalit ng SOLH

     Ang SOLH JA/JB/JC/JS floating joints ay ganap na sumusunod sa SMC model coding, dimension at performance specification. Direktang pagpapalit ng drop-in para sa mga imported na bahagi, na may mapagkumpitensyang pagpepresyo at mas maikling lead time, perpekto para sa mass equipment na pagbabawas ng gastos.
