IS10 Series Reed Tube Mechanical Pressure Switch

Brand: SOLH ng Richge Technology

Pagpoposisyon ng Produkto

     Ang serye ng SOLH IS10 ay non-contact reed tube (dry reed) mechanical pressure switch, basic pressure monitoring component para sa standard pneumatic circuits. Nagtatampok ng simpleng compact na istraktura at ultra-maaasahang long-cycle na pagganap, malawak itong itinugma sa FRL air filter regulator lubricator na tatlong-unit para sa real-time na air pressure detection at interlock signal output.

Prinsipyo sa Paggawa at Panloob na Istruktura

  1. Prinsipyo ng Pagpapatakbo

     -- Ang compressed air ay nagtutulak sa piston laban sa spring tension, ang built-in na magnet sa piston ay gumagalaw malapit sa reed tube upang makumpleto ang magnetic trigger at circuit conduction. Kapag bumaba ang presyon ng hangin sa ibaba ng reset threshold, itinutulak ng spring ang piston pabalik, ang magnet ay lumalayo sa reed tube at naputol ang circuit.

  2. Mga Pangunahing Bahagi ng Structural

     -- Piston na may pinagsamang permanenteng magnet: Nararamdaman ang pag-aalis ng presyon ng hangin

     -- Reed tube (dry reed switch): Non-contact magnetic actuation, zero mechanical contact abrasion

     -- Turnilyo sa pagsasaayos ng presyon: Manu-manong set ng trigger threshold na may screwdriver

     -- Mechanical graduated viewing window: Direktang pagbabasa ng preset pressure value sa MPa unit

Talahanayan ng Standard Core Technical Specification

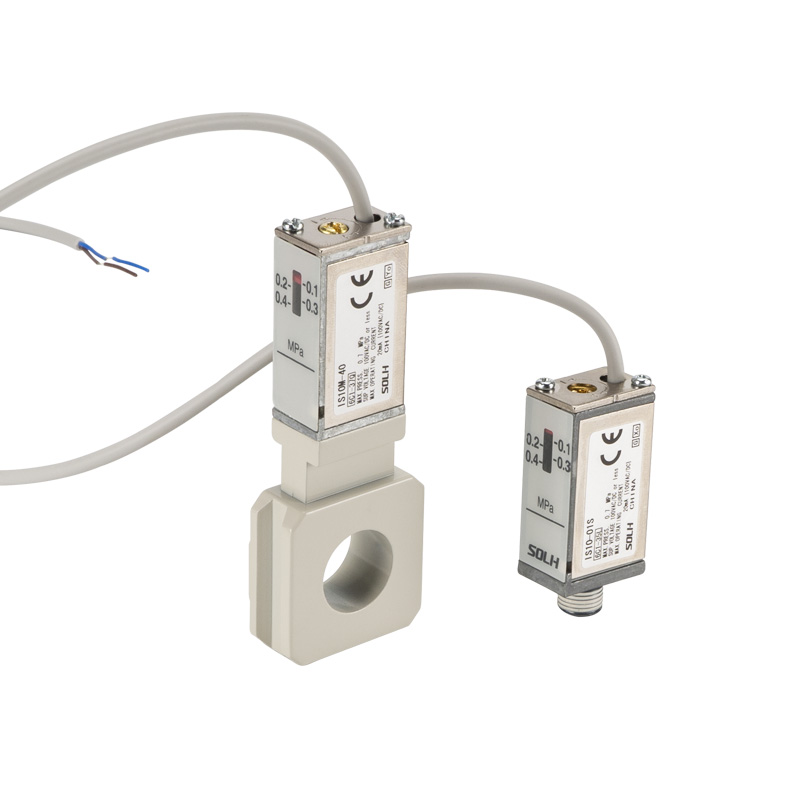

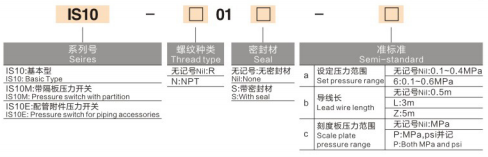

Modelo ng Buong Serye at Dalawang Estilo ng Pag-mount

Dalawang pangunahing istruktura ng pag-install para sa iba't ibang pangangailangan sa layout:

  1. Uri ng Inline Thread Mount (IS10-01S)

     -- Direktang pag-install ng turnilyo sa pamamagitan ng R1/8 thread port, tugma sa solong silindro, solenoid valve outlet at mini indibidwal na air service unit.

  2. Uri ng Manifold Base Mount (IS10M / IS10E)

     -- IS10M na nilagyan ng square clamping base sa gilid, ay maaaring direktang i-clip papunta sa SMC standard AC modular FRL na tatlong-unit na walang dagdag na adapter fitting, na nagse-save ng cabinet internal installation space.

Mga Pangunahing Kalamangan sa Pangkumpetensyang Produkto

  1. Zero mechanical contact wear

     -- Non-contact magnetic reed triggering, walang electric spark sa contact point; buhay ng serbisyo 5~10 beses na mas mahaba kaysa sa tradisyonal na mekanikal na micro-contact pressure switch tulad ng IS3000.

  2. Intuitive na offline na pag-calibrate ng presyon

     -- Side built-in MPa graduated scale window, ayusin ang setting ng turnilyo na may screwdriver; pressure threshold ay maaaring itakda nang walang power supply sa site.

  3. Universal AC at DC load compatibility

     -- Sinusuportahan ang lahat ng boltahe ng AC/DC sa ibaba 100V, maaaring direktang magmaneho ng mga miniature solenoid valve o kumonekta sa mga digital input terminal ng PLC nang walang intermediate relay.

  4. Maliit na magaan na compact na disenyo

     -- 16% na mas magaan at 11% na mas maliit na volume kaysa sa lumang-generation na serye ng IS1000, perpektong akma sa lubos na pinagsama-samang makitid na automated na layout ng kagamitan.

Pagtutugma sa Karaniwang Pang-industriya na Mga Sitwasyon ng Aplikasyon

  1. Pangunahing air source low-pressure monitoring at alarma

     -- Naka-install sa outlet ng FRL tatlong-unit; nagpapadala ng interlock alarm signal kapag bumaba ang pressure ng supply sa ibaba 0.4MPa upang protektahan ang mga pneumatic vibrator at knocking hammers mula sa hindi sapat na pagkasira ng thrust.

  2. Cylinder full-stroke na pagkumpirma ng posisyon

     -- Kapag ganap na lumawak ang silindro, tumataas ang presyon ng kamara sa preset na halaga sa output na trigger signal para sa sequential interlock ng susunod na pagkilos ng istasyon ng produksyon.

  3. Proteksyon sa kaligtasan ng vibrator circuit

     -- Real-time na monitor gumaganang presyon ng hangin; putulin ang power supply ng mabilis na tambutso na balbula kapag ang presyon ay mas mababa sa threshold, iwasan ang vibrator burnout na dulot ng mahinang vibration force.

Isang Buod ng Pangungusap

     Ang SOLH IS10 series na non-contact reed tube pressure switch ay nag-aalok ng inline thread mount at FRL manifold clip-on na mga variant, na may 0.1~0.6MPa adjustable range, 5 million long cycle service life at offline pressure calibration, ideal low-cost compact air pressure monitoring sensor para sa cylinder, vibrator at general automation pneumatic circuits.
