RB RBQ Series Non-Adjustable Hydraulic Shock Absorber

SOLH RB Series Non-Adjustable Hydraulic Shock Absorber | SMC Standard Replacement Damper

Brand: SOLH ng Richge Technology | SMC RB Equivalent Fixed Orifice Hydraulic Shock Absorber

1. Pangkalahatang-ideya ng Produkto

  Ang serye ng SOLH RB aynon-adjustable hydraulic shock absorbers sumusunod sa pamantayan ng SMC. Kino-convert nito ang impact kinetic energy sa heat energy sa pamamagitan ng internal porous throttling structure. Walang kinakailangang pagsasaayos, handa na para sa direktang pag-install. Malawakang ginagamit para sa end-of-stroke buffering, noise reduction at anti-collision ng air cylinders, linear slides at rotary mechanisms.

2. Mga Pangunahing Tampok

     • Walang kinakailangang pagsasaayos: Built-in na multi-stage throttling, stable na performance mula sa low-speed light load hanggang sa high-speed heavy load pagkatapos ng isang beses na pag-install.

     • Compact na disenyo: Maikling katawan na may sinulid na mounting. Payagan ang mounting misalignment hanggang ±5°, na may kakayahang sumipsip ng swing energy mula sa mga rotary actuator.

     • Matibay na pabahay: Maaaring magsilbi bilang mekanikal na paghinto nang walang labis na matigas na limitasyon. Built-in return spring.

     • Mahabang buhay ng serbisyo: Ganap na nakapaloob na konstruksyon na may oil seal para sa proteksyon ng alikabok. Saklaw ng bilis ng epekto: 0.05 ~ 5 m/s.

3. Pag-uuri ng Sub-serye ng SOLH

4. Popular RB / RBC Model Reference Table

Modelo	Thread	Stroke (mm)	Enerhiya ng Pagsipsip (J)	Inirerekomendang Aplikasyon
RB0604	M6×0.75	4	0.5～0.98	Micro cylinder, maliit na slide table
RB0805	M8×1.0	5	1.96	Φ6～Φ12 air cylinder
RB1006	M10×1.0	6	3.92	Φ16～Φ20 air cylinder
RB1412	M14×1.5	12	19.6	Φ32～Φ40 air cylinder
RB2015	M20×1.5	15	58.8	Φ50～Φ63 air cylinder
RB2725	M27×1.5	25	147	Φ80～Φ125 air cylinder

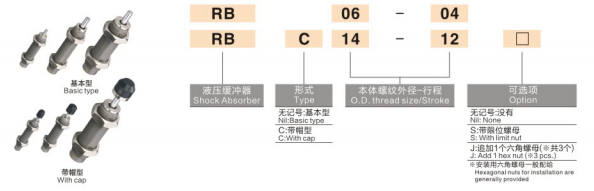

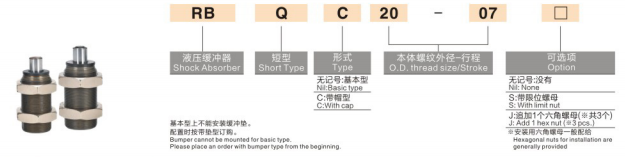

5. Model Coding Rule

  Halimbawa: RB1412
    • RB = Standard series hydraulic shock absorber
    • 14 = Laki ng thread M14×1.5
    •12 = Buffer stroke 12 mm

6. Mga Alituntunin sa Pagpili

     • Kalkulahin ang enerhiya ng pagsipsip: E = ½mv² + thrust × stroke. Pumili ng modelo na ang na-rate na enerhiya ay ≥ na nakalkulang halaga.

     • Itugma nang maayos ang stroke: Ang buffer stroke ay dapat na mas maikli kaysa sa kabuuang paglalakbay ng gumagalaw na mekanismo upang maiwasan ang bottoming impact.

     • Bilis ng epekto: Karaniwang hanay ng pagtatrabaho 0.05～5 m/s. Makipag-ugnayan sa amin para sa reinforced na bersyon para sa mga ultra-high speed na application.

     • Pagpili ng kapaligiran: Pumili ng RBL para sa pagputol ng likido / basang kapaligiran; piliin ang RBC na may takip para sa mabigat na kondisyon ng alikabok.

     • Limitasyon ng maling pagkakahanay: Max na pinapayagang sira-sira anggulo ≤5°. Mag-install ng floating joint kung lumampas ang misalignment sa halagang ito.

7. Pag-install at Pag-iingat

     • Maglagay ng maliit na halaga ng anaerobic thread locker sa mga thread. HUWAG gumamit ng PTFE tape, na maaaring humarang sa throttling orifice.

     • Ibinigay sa dalawang hex lock nuts at one stop nut para sa anti-loosening.

     • Mountable pahalang, patayo o sa anumang anggulo; Ang piston rod ay dapat nakaharap sa direksyon ng epekto.

     • Temperatura ng pagpapatakbo: −10 ℃ ~ + 80 ℃. Iwasan ang pag-icing sa ilalim ng mababang temperatura.

8. Kalamangan sa Pagpapalit ng SOLH

   Ganap na kinokopya ng serye ng SOLH RB ang code ng modelo ng SMC, dimensyon at mga parameter ng pagganap, direktang drop-in na kapalit para sa mga imported na damper, na may mapagkumpitensyang presyo at mas maikling lead time, perpekto para sa mass equipment cost reduction.
     •RB0805 → Palitan ang AC0805
     •RB1412 → Palitan ang AC1412
